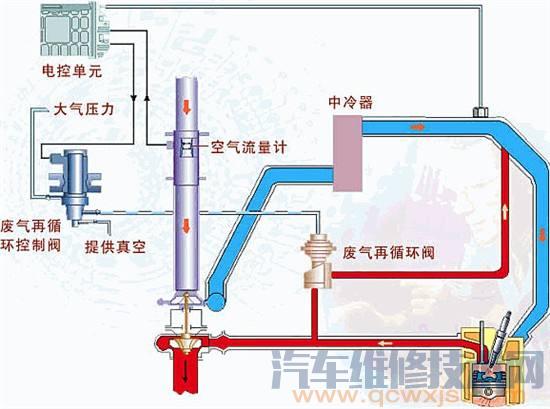

EGR廢氣再循環系統的檢測方法如下
一、EGR相關零部件的檢查

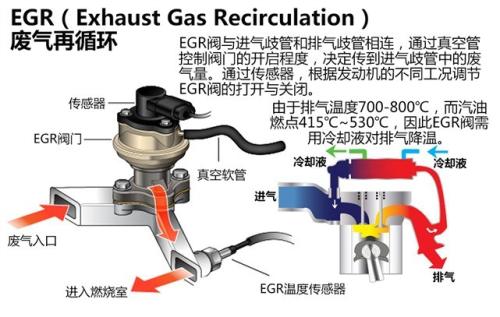

?EGR閥和EGR閥位置傳感器
1.拔下傳感器線束，檢查傳感器是否斷路或短路；
2. 拆下下EGR閥，檢查閥門是否臟堵，并用氣槍沖洗；
3.檢查膜片是否破損；

4. 改變閥門位置，檢查傳感器A、C端子間電阻是否在1.0～3.6KΩ之間均勻變化。

? 油門位置傳感器
1. 拔下油門位置傳感器線束，檢測傳感器是否斷路或短路；
2.轉動油門，檢查B、C間電阻值是否在1.2~3.0KΩ之間均勻變化。
? 轉速傳感器
1．拔下轉速傳感器，檢測線圈1、2端子是否斷路或短路；
2．插好接頭，起動發動機，用示波器檢查其脈沖信號是否正常；
3． 若無法檢測到脈沖信號，更換轉速傳感器。
?真空調節器
1. 發動機未啟動時，拆下EGR閥真空管并吹氣，應不通；
2. 測量真空調節器線圈電阻，阻值應為16KΩ左右；
3. 在發動機怠速時拆下EGR閥真空管，檢查真空管應有真空。
?水溫傳感器
1．檢查水溫傳感器是否斷路或短路；
2．檢查水溫傳感器在各溫度下的電阻，溫度應隨溫度的升高而下降；
3．否則更換水溫傳感器。

二、電路系統檢測
1. 檢查12和30號保險有無燒壞；
2. 檢查ECU 1號端子是否有12V以上的電壓；
3. 檢查主繼電器是否工作正常；
4. 檢查真空調節器線圈在發動機啟動后1號端子有無13.5~14.5V的電壓，與ECU的連線是否導通，用示波器檢
測2號端子的脈沖信號(占空比)是否在5%~95%間變化；
5. 檢查離合器開關在離合器不工作時是否閉合，離合器工作時是否斷開；
6. 檢查各傳感器與ECU連線是否導通；
7. 檢查各傳感器線束接頭是否松動，EGR閥位置傳感器、油門位置傳感器輸入電壓是否為5V，檢查各自輸出信號
是否2－4V間變化；
8. 檢查水溫傳感器輸出信號在冷機時是否在3－5V間，熱機時是否在1V以上；
9. 用示波器檢查轉速傳感器輸出的脈沖信號是否正常；

10. 檢查ECU有無損壞。

三、系統真空度檢測
1. 用真空表檢查發電機處真空泵在怠速時的真空度，正常時為78 KPa，否則
? 檢查真空泵到真空調節器以及到怠速提升電磁閥和暖水控制電磁閥處的真空管是否有破損， 并更換真空管；
? 檢查真空泵工作是否正常，若不正常，更換真空泵。
2.真空調節器在未起動發動機時，真空閥門關閉，進出管應不通；
3. 檢查EGR閥到真空調節器處的真空管路是否有破損，并更換真空管；
4. 在發動機怠速時檢查EGR處真空管的真空度，正常時為60 KPa，否則可能是ECU設置不對或故障。
