汽車起動機的拆解與維修檢查
07-13
電刷架拆解
①拆下起動機
②將電動機電纜從M端子上斷開，并拆下端蓋
③在電樞上放置一個外徑為29.4mm的塑料管
④固定塑料管，將電刷架A移到塑料管B上，使電刷不能從電刷架上脫落
電樞的檢查與測試
⑤通過接觸永久磁鐵檢查電樞是否磨損或損壞。如有磨損或損壞，則更換電樞
⑥檢查換向器A表面。如果表面污臟或燒蝕，則按步驟③中的規格用金剛砂布或車床重新修整表面，或者用500號或600號的砂紙B重新修復

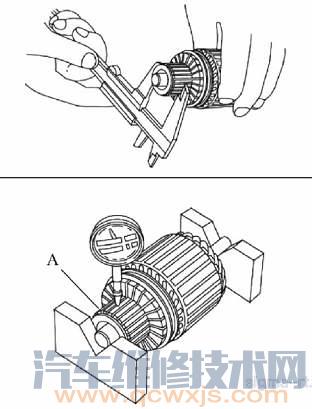

檢查換向器直徑。如果測得直徑在使用極限以下，則更換電樞。查找該維修手冊起動機電樞標準數據及磨損極限。參照手冊數據做出更換決定測量換向器A的徑向圓跳動量如果換向器的徑向圓跳動量在使用極限內，則檢查換向器整流片之間是否有炭屑或黃銅碎片如果換向器徑向圓跳動量不在使用樓限內，則更換電樞換向器徑向圓跳動量，標準（新），0.03tmm（最大）：使用極限0.06mm。
檢查云母深度A。如果云母過高B.則用鋼鋸條將云母凹槽切至適當的深度。切除換向器整流片之間的所有公母C.凹槽不能太淺、太窄或呈V形D換向器公母深度.標準（新）0.50~0.90mm；使用極限0.20mm
檢查換向器整流片之間是否導通
如果任何簽流片之間斷路，則更換電樞
將電樞A放在一個電樞測試器B上。將鋼鋸條C放在電樞芯上
當電樞芯轉動時，如果錦條被吸引或振動，則電樞短路，應更換電樞

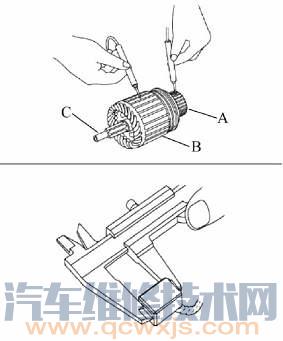

使用歐姆表檢查換向器A與電樞線圈芯B之間以及換向器與電樞軸C之間是否導通如果導通，則更換電樞
起動機電刷的檢查/電刷架的測試
測量電刷的長度如果比使用極限短，則更換電刷架總成
電刷長度，標準（新）15.0~16.0mm；使用極限9.0mm
檢查（+）電刷A和（一）電刷B之間是否導通如果導通，則更換電刷架總成
電刷彈簧檢查
將電刷A插入電刷架內，并使電刷與換向器接觸，然后將彈簧秤C放在彈簧B上。當彈簧提起電刷時，測量彈簧拉力如果不在標準范圍內，則更換電刷架總成
彈簧拉力，標準（新）22.3~27.3N
行星齒輪的檢查
檢查行星齒輪A和內齒圈B。如果磨損或損壞，將其更換
離合器檢查
1.沿軸滑動超越離合器A如果不能平穩地滑動，則將其更換
2.固定主動齒輪B，按圖示方向轉動超越離合器，確保其自由轉動。同時確保超越離合器在相反方向鎖止
如果不能鎖止，則更換超越離合器總成
3.如果起動機主動齒輪磨損或損壞，則更換超越離合器總成；齒輪不能單獨更換
檢查變矩器齒圈情況。如果起動機主動齒輪損壞，則將其更換
起動機重新組裝
用螺絲刀撬起每個電刷彈簧后，將電刷置于電刷架外的中間位置。松開彈簧，使其保持在此處
注意，為了放置新的電刷，在換向器與每個電刷之間滑入一條500號或600號砂紙，砂面朝上，然后平穩地轉動電樞。電刷的接觸面將被打磨成與換向器相同的輪廓
將塑料管安裝至電刷架總成內
將槽點C對準凸出部位D，安裝電樞殼體A和電樞B
將電刷架總成放到電樞上，然后將電刷架A向下移到電樞上
將每個電刷推下直至坐在換向器上，然后松開彈簧頂住電刷末端
安裝端蓋以固定電刷架
