汽車試燈通常分為二極管試燈和普通燈泡試燈兩種,如圖0-2 和圖0-3 所示。
試燈使用簡單、方便且直觀,所以在汽車檢測中應用廣泛。
但是要注意在檢測與汽車電控單元相連接的線路時不能使用普通燈泡制作的試燈,而只能使用由發光二極管制作的試燈,否則會損傷汽車電子元件。
二極管試燈

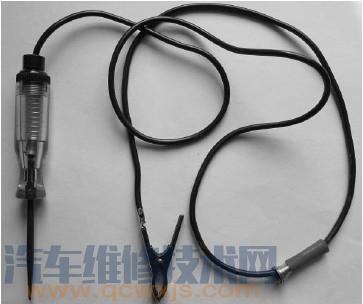

普通燈泡試燈
(汽車維修技術網 原創 http://www.011315.cn/)
利用試燈可以檢測線路是否帶電。
試燈的一端連接
電瓶負極或者接地,另一端與被測部位連接,若試燈亮,說明線路有電,否則說明電路沒電。
利用試燈可以檢測一條線路是否存在斷路。
若用試燈檢測電器
電源電路中某一點有電,但在電路的下一點檢測沒電,則說明該段線路存在斷路。
利
用試燈可以檢測信號線路中是否有信號存在。
如
點火信號、
霍爾式凸輪軸位置傳感器等信號電路在用
二極管試燈檢測時,試燈應有
規律地
閃爍,否則說明線路或者相關部件故障。
