游標卡尺使用方法和讀數方法圖解

06-17

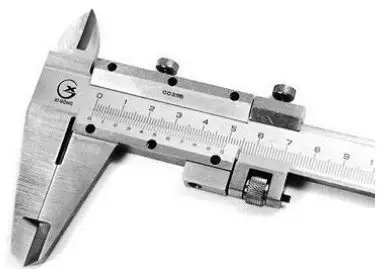

游標卡尺是一種比較精密的量具，可以測量長度、內外徑、深度的量具。在汽車維修測量中廣泛使用。

（1）游標卡尺的作用
游標卡尺通常用來測量精度較高的工件。它可以測量零件的內外直徑、長度、寬度和深度等尺寸。

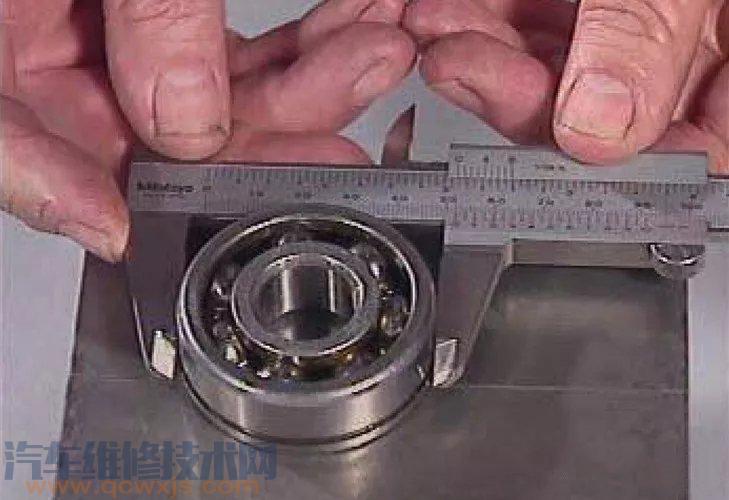

◆使用游標卡尺測量零件外徑。

◆使用游標卡尺測量零件內徑。

◆測量零件深度。

（2）游標卡尺的結構

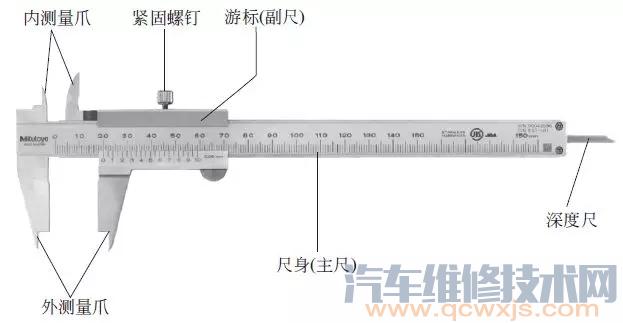

游標卡尺由6個部分組成，下圖所示為游標卡尺的結構圖：

通常游標卡尺有3 種精度分類，分別為：
◆10 分度游標卡尺，其精度為0.1mm；
◆20 分度游標卡尺，其精度為0.05mm；
◆50 分度游標卡尺，其精度為0.02mm。

例如，50分度的游標尺，其游標尺總長49 mm，并等分50 份，每份長度為0.98mm，與主尺最小刻度相差0.02mm，我們稱這種卡尺的精度為0.02mm。
（3）游標卡尺的測量方法
就使用游標卡尺進行外徑測量的方法進行介紹。在使用游標卡尺測量時，一般分成5 步，分別是：
◆擦凈，即使用前應對游標卡尺進行清潔；
◆并攏，即將外徑測量爪靠近被測零件外徑處；
◆對齊，即并攏的測量爪與被測零件外徑處的應保證水平方向對齊；
◆相貼，即測量爪與被測零件外徑處緊緊相貼；

◆讀數，即讀取游標卡尺的測量數據。

（4）游標卡尺的讀數方法
①游標卡尺的原理
常見的游標卡尺有三種，即10 分度、20 分度和50 分度，下面我們以20 分度為例，介紹游標卡尺的讀數原理。

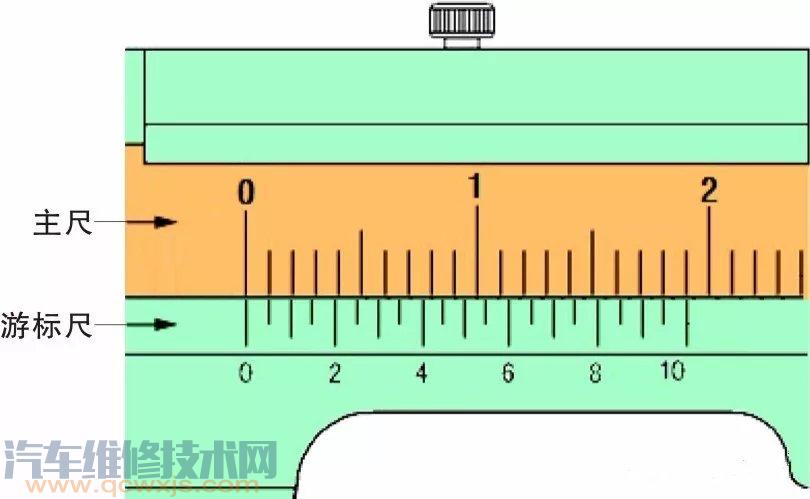

如下圖所示：
◆主尺的每一個刻度為1mm；
◆游標尺總長19mm，共有20 個刻度，等分19mm，稱為20 分度；
◆游標尺每一刻度都比主尺每一刻度短0.05mm，稱該卡尺的精度為0.05mm；
◆如下圖所示，游標尺的“0”刻度與主尺“0”刻度相對齊，此時測量的結果為0；
◆如果游標尺向右移動至0 線后第一個刻度與主尺0 線后第一刻度對齊，此時測量的結果為1 個0.05mm，即0.05mm。
◆同理，如果游標尺向右移動至0 線后第二個刻度與主尺0 線后第二刻度對齊，此時測量的結果為2 個0.05mm，即0.1mm。

注：
10 分度的游標卡尺的精度為0.1mm；
50 分度的游標卡尺的精度為0.02mm；
②游標卡尺的讀數方法

根據讀數原理，下面舉例說明讀數方法。

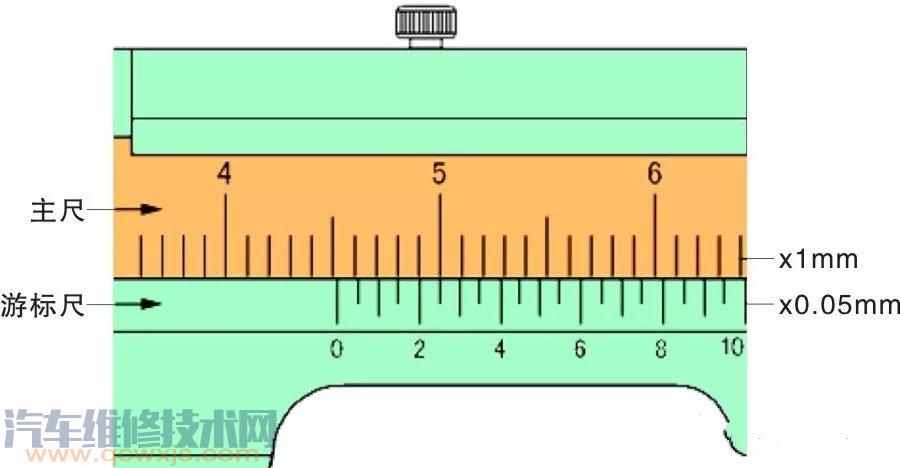

如上圖所示：
第1 步：讀取主尺上位于游標尺0 線前面的整刻線數。圖中為45mm。
第2 步：如上圖所示讀取游標尺上與主尺刻線重合的或最近的0.05mm 刻度線數。圖中為游標尺第5 條刻度線與主尺刻度線重合。
第3 步：計算讀數結果

結果=主尺讀數+游標尺重合線位數×精度
45.25mm = 45mm+5×0.05mm

（5）游標卡尺的使用注意事項
◆游標卡尺是比較精密的測量工具，要輕拿輕放，不得碰撞或跌落地下。使用時不要用來測量粗糙的物體，以免損壞量爪，不用時應置于干燥地方防止銹蝕；
◆測量工件時，卡腳測量面必須與工件的表面平行或垂直，不得歪斜。且用力不能過大，以免卡腳變形或磨損，影響測量精度；
◆讀數時，視線應與尺面垂直。如需固定讀數，可用緊固螺釘將游標固定在尺身上，防止滑動；
◆測量內徑尺寸時，應輕輕擺動，以便找出最大值；
◆游標卡尺用完后，仔細擦凈，抹上防護油，平放在盒內，以防生銹或彎曲。
