游標卡尺的使用讀數方法（圖解）
05-24
游標卡尺，是一種能直接測量工件內外直徑、寬度、長度或深度的量具，游標卡尺簡稱卡尺，是由刻度尺和卡尺制造而成的精密量儀器，能夠正確且簡單地測量長度、徑、內徑及深度。在汽車維修工中，0.02mm精度的游標卡尺使用最多。
常用的游標卡尺的測量范圍是0~150mm，應根據所測零部件的精度要求選用合適規格的游標卡尺。
按照其精度可以分為0.10mm、0.20mm、0.50mm等幾種
游標卡尺根據最小刻度的不同分為0.05mm和0.02mm兩種。若游標卡尺上有50個刻度，每刻度表示0.02mm；若游標卡尺上有20個刻度，每刻度表示0.05mm。

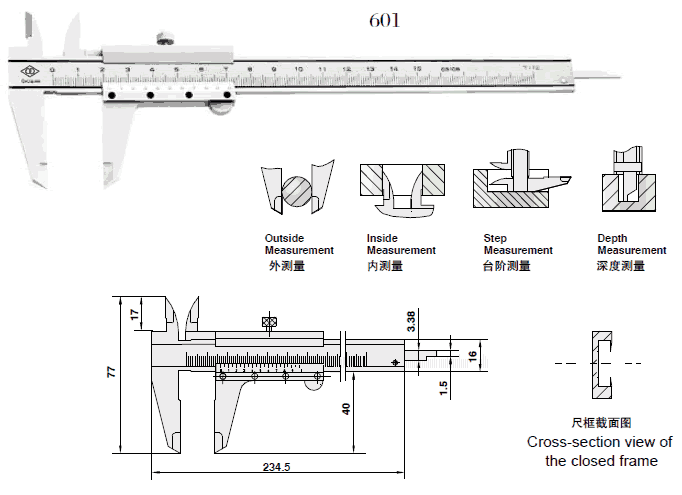

游標卡尺的組成
游標卡尺的主要部分由一個帶有刻度桿的固定量爪和一個滑動量爪（包括外量爪和內量爪）組成。尺身上刻有主刻度線，滑動爪上刻有游標刻度。
1一外量爪；2一內量爪；3一彈簧片；4一緊固螺栓；5一尺框；6一尺身；7一深尺度；8一標尺
游標刻度是將49mm平均分為50等份。主刻度尺是以毫米來劃分刻度的，將1cm平均分為10個刻度，在厘米刻度線上標有數字1、2、3等，表示為1cm、2cm、3cm。
游標卡尺主刻度尺和游標刻度尺每個刻度差0.02mm，這就是此游標刻度尺的測量精度。
游標卡尺的使用方法
①使用前，必須將工件被測表面和量爪接觸表面擦干凈
②測量工件外徑時，將量爪向外移動，使兩外量爪間距大于工件外徑，然后再慢慢地移動游標，使兩外量爪與工件接觸。切忌硬卡硬拉，以免影響游標卡尺的精度和讀數的準確性
③測量工件內徑時，將量爪向內移動，使兩內量爪間距小于工件內徑，然后再緩慢地向外移動游標，使兩內量爪與工件接觸使用方法
④測量時，應使游標卡尺與工件垂直，固定鎖緊螺釘。測外徑時，記下最小尺寸；測內徑時，記下最大尺寸
⑤用深度游標卡尺測量工件深度時，將固定量爪與工件被測表面平整接觸，然后緩慢地移動游標，使量爪與工件接觸。移動力不宜過大，以免硬壓游標而影響精度和讀數的準確性⑥用畢，將游標卡尺擦拭干凈，并涂一薄層工業凡士林，放入盒內存放，切忌拆卸、重壓
游標卡尺的讀數方法
①讀出游標卡尺刻線所指示尺身上左邊刻線的毫米數
②觀察游標卡尺上零刻線右邊第幾條刻線與尺身某一刻線對準，將讀數乘以讀數方法游標上的格數，即為毫米小數值
③將尺身上整數和游標上的小數值相加即得被測工件的尺寸

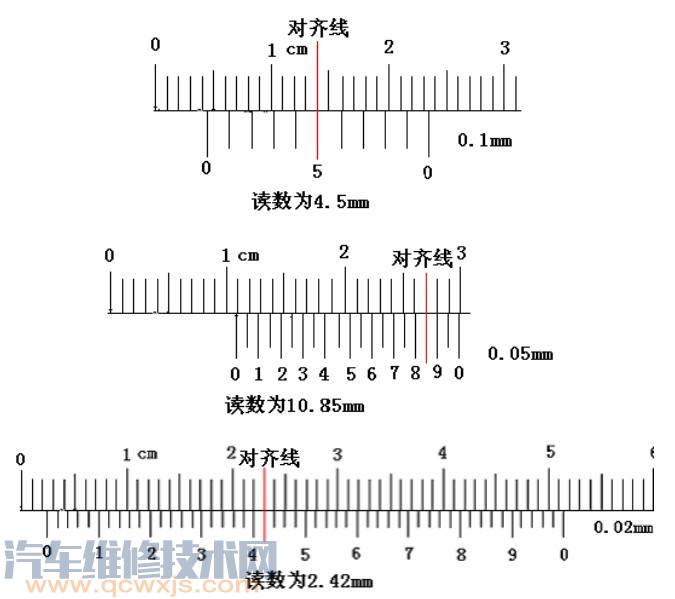

游標卡尺怎么看（圖解）
游標卡尺的讀數例子
