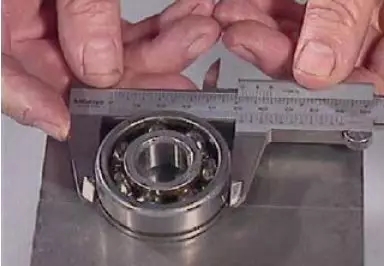

游標卡尺通常用來測量精度較高的工件。它可以測量零件的內外直徑、長度、寬度和深度等尺寸。

（汽車維修技術網 原創(chuàng) http://www.011315.cn/)

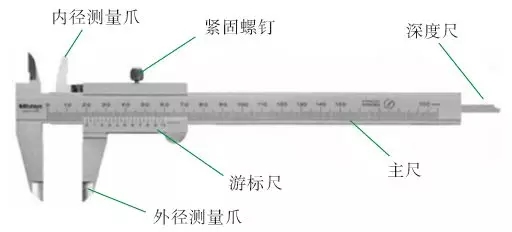

游標卡尺由內徑測量爪、緊固螺釘、深度尺、外徑測量爪、游標尺和主尺6 個部分組成，如下圖所示。

通常游標卡尺有3 種精度分類，分別為：

10分度游標卡尺，其精度為0.1mm；

20分度游標卡尺，其精度為0.05mm；

50分度游標卡尺，其精度為0.02mm。

例如，50分度的游標卡尺，其游標尺總長49mm，并等分50份，每份長度為0.98mm，與主尺最小刻度相差0.02mm，稱這種卡尺的精度為0.02mm。

在使用游標卡尺測量時，一般分成以下5 步：

擦凈，即使用前應對游標卡尺進行清潔。

并攏，即將外徑測量爪靠近被測零件外徑處。

對齊，即并攏的測量爪與被測零件外徑處應保證水平方向對齊。

相貼，即測量爪與被測零件外徑處緊緊相貼。

讀數，即讀取游標卡尺的測量數據，下面具體介紹。

① 游標卡尺的原理

下面我們以20 分度為例，介紹游標卡尺的讀數原理。

游標卡尺的原理

1—主尺；2—游標尺

如上圖所示，我們可以看到：

主尺的每一個刻度為1mm；

游標尺總長19mm，共有20 個刻度，等分19mm，稱為20 分度；

游標尺每一刻度都比主尺每一刻度短0.05mm，稱該卡尺的精度為0.05mm；

游標尺的“0”刻度與主尺“0”刻度相對齊，此時測量的結果為0；

如果游標尺向右移動至0 線后第一個刻度與主尺0 線后第一個刻度對齊，此時測量的結果為1 個0.05mm，即0.05mm；

同理，如果游標尺向右移動至0 線后第二個刻度與主尺0 線后第二個刻度對齊，此時測量的結果為2 個0.05mm，即0.1mm。

注：10 分度的游標卡尺的精度為0.1mm；50 分度的游標卡尺的精度為0.02mm。

② 游標卡尺的讀數方法

根據讀數原理，我們舉例說明讀數方法。

游標卡尺的讀法

1—主尺；2—游標尺

如上圖 所示，讀取主尺上位于游標尺0 線前面的整刻線數，圖中為45mm；讀取游標尺上與主尺刻線重合的或最近的0.05mm 刻度線數，圖中為游標尺第5 條刻度線與主尺刻度線重合；計算讀數結果，結果= 主尺讀數+ 游標尺重合線位數× 精度=45mm+5×0.05mm=45.25mm

① 游標卡尺是比較精密的測量工具，要輕拿輕放，不得碰撞或跌落地下。使用時不要用來測量粗糙的物體，以免損壞量爪，不用時應置于干燥地方，防止銹蝕。

② 測量工件時，卡腳測量面必須與工件的表面平行或垂直，不得歪斜。且用力不能過大，以免卡腳變形或磨損，影響測量精度。

③ 讀數時，視線應與尺面垂直。如需固定讀數，可用緊固螺釘將游標固定在尺身上，防止滑動。

④ 測量內徑尺寸時，應輕輕擺動，以便找出最大值。

⑤ 游標卡尺用完后，仔細擦凈，抹上防護油，平放在盒內，以防生銹或彎曲。
