大眾奧迪EA888水泵拆卸與安裝的正確步驟
如果你是第一次拆裝,拆進氣歧管吧,不然你裝不上去也拆不下來的,希望能給你參考 以A4L2014款2.0T發動機水泵拆裝為例
1. 螺栓 2. O形環(更換) 3. 連接套管 4. 固定夾 5. 螺栓(4Nm) 6. 支承板 7. 冷卻液溫度傳感器G62 8. O型環 9. 冷卻液泵(在新的冷卻液泵上去掉護罩) 10. 密封件(更換) 11. 對中銷(2件) 12. 齒形皮帶(用于冷卻液泵) 13. 后部齒形皮帶護罩 14. 螺栓(9Nm) 15. 螺栓(左旋螺紋 更換 10Nm+繼續轉動90°) 16. 齒形皮帶驅動輪(注意安裝位置) 17. 軸密封環 18. 平衡軸19. 冷卻液調節器 20. 對中銷 21. O型環 22. 連接套管 23. 螺栓(9Nm)
冷卻液泵-擰緊順序 按順序-1-5已9Nm的力矩擰緊冷卻液泵 拆卸和安裝冷卻液泵
拆卸:
1. 拆卸小冷卻液管路
2. 拆卸冷卻液泵齒形皮帶
3. 將點拆頭-1-從節氣門控制單元上脫開-J338
4. 擰出螺栓-箭頭-并取下節氣門控制單元-J338
5. 將電插頭-1-從冷卻液溫度傳感器G62上脫開
6.旋出螺栓-1-5-,將冷卻液泵從對中銷上取下,然后從發動機油冷卻液上拔
一、拆卸程序
拆卸高壓泵之前,先按照步驟釋放高壓系統燃油壓力。
1. 拆卸發動機罩,拆卸空氣濾清器殼體,斷開蓄電池負極連接導線。
2. 如圖2所示,脫開空氣導管上的電線束,松開螺旋卡箍,擰出箭頭所示的螺栓。
3. 松開如圖3箭頭處所示的軟管卡箍。并拆下增壓空氣軟管,再將增壓空氣軟管拆下。
4. 拆下圖4中箭頭所示的高壓管固定夾緊固螺栓。
5. 用扳手固定住圖5中的高壓管連接件,然后拆下箭頭處的活接頭螺母,從高壓油泵處斷開高壓管連接。
6. 拔下圖6所示燃油壓力調節器插接器,拆下燃油軟管,擰出箭頭處所示的2個緊固螺栓,小心的拔出燃油泵。
安裝:
安裝以倒序進行,安裝過程中要注意以下幾點:
1. 更新密封件和O形環
2. 用冷卻液涂抹O形環-4-
3. 檢查兩個對中銷是否都已裝入氣缸體,必要時裝入.
4. 將連接件-2-裝入發動機油冷卻器-1-.
5. 將冷卻液泵-3-推到連接件上.將對中銷推入氣缸體
6. 擰緊冷卻液泵螺栓(如果按照一個新的冷卻液泵,則必須掀下護罩)
7. 安裝冷卻液泵齒形皮帶
8. 安裝節氣門控制單元J338
9. 安裝小冷卻液管路,已用過的冷卻液不可再用(加注冷卻液)
安裝程序
1. 檢測高壓泵O型環,并用干凈的發動機機油稍微浸潤,插入滾子挺柱前檢查有無損壞,必要時更換。如圖7所示,將滾子挺柱裝入真空泵,裝配式注意將滾子挺柱上的凸起對齊真空泵上的凹槽。
圖7-滾子挺柱安裝
2. 盡量轉動曲軸,直至滾子挺柱位于最低點,將高壓泵插入真空泵。
3. 用手交叉擰緊圖6箭頭處所示的緊固螺栓,再用20N.m的規定力矩交叉擰緊緊固螺栓。再插上燃油軟管,并用彈簧卡箍固定。連接燃油壓力調節閥插接器。
4. 用發動機機油浸潤高壓管路的球頭,并安裝高壓管路,用扳手擰緊圖8中箭頭指示的燃油分配器鎖緊螺母。
圖8-燃油分配器上的高壓管緊固螺母

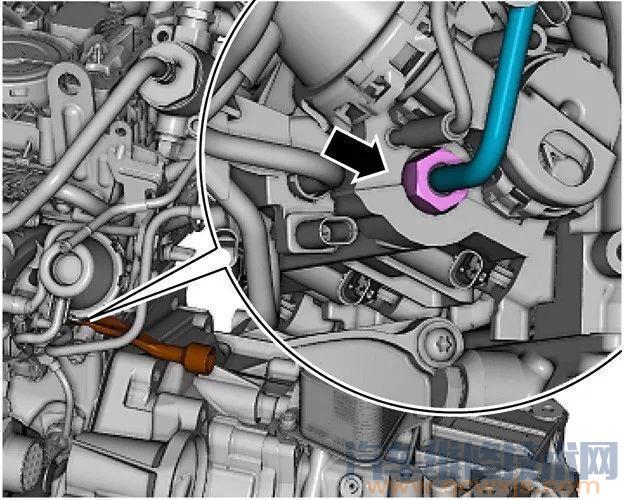

5. 如圖5所示,用扳手固定住圖中高壓管連接件,再用另一個扳手擰緊高壓管的活接頭螺母。
6. 安裝如圖4所示高壓管固定夾,并使用5N.m的力矩擰緊固定夾螺栓。
7. 其他安裝按照拆卸順序相反的步驟進行即可。
- 前文: 輪轂怎么修復?輪轂變形能修復嗎
- 后文: 新能源汽車與傳統汽車比較哪個更劃算呢?

圖2-脫開電線束松開螺旋卡箍
圖3-增壓空氣軟管拆卸
圖4-拆卸高壓管固定夾緊固螺栓
圖5-斷開高壓管路

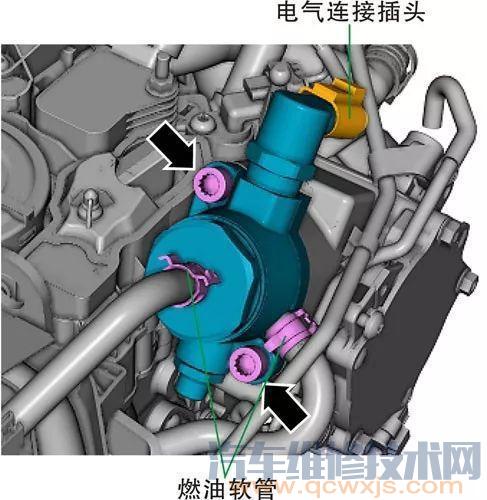

圖6-拆卸高壓泵螺栓、軟管
