鼓式制動器的拆裝教程
下面介紹鼓式制動器的拆裝步驟,以普桑的后輪制動器為例。本例摩擦片含有石棉,需弄濕后再進行拆裝。
教程使用的車型比較舊,但是鼓式制動器拆裝過程基本相同,大家可以參考參考。
3——開口銷。
4——冠狀螺母保險卡。
32——墊圈。

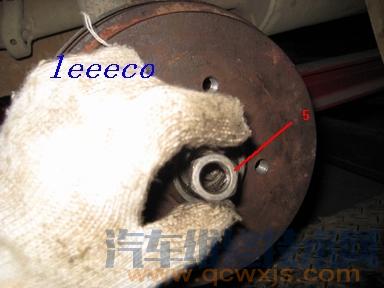

拆下5和32
5——螺母。
取下6
6——軸承。

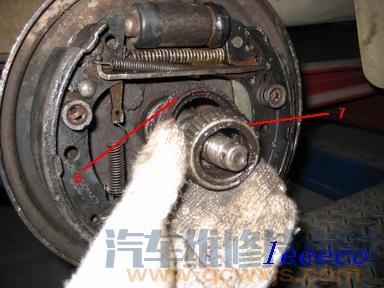

取下7和8
7——T-50滾珠軸承。
8——后橋油封。

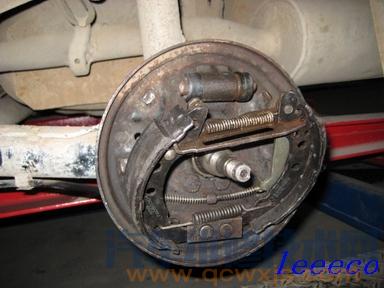

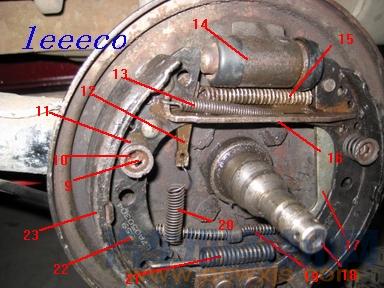

現在可以看到鼓式制動器的大部分零件。
9——制動蹄定位銷。和10、11一起使制動蹄做限量移動并使蹄面保持垂直。
10——制動蹄定位銷壓簧墊圈。半球形,中間有長方形槽。
11——制動蹄定位銷壓簧。

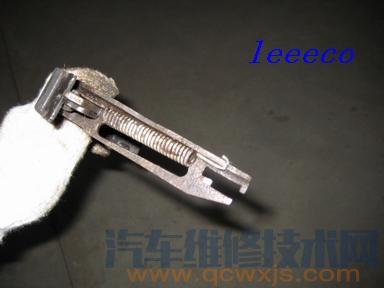

12——楔形調節塊。當制動間隙過大時,彈簧15被拉長,使制動推桿16和調節塊12。間的間隙增大,12在彈簧20的拉力下向下移動,自動填補制動推桿16和模形調節塊12之間的間隙增量,從而達到自動調節制動間隙的目的。安裝時楔形塊的凸點朝后。
13——后輪制動蹄中回位彈簧。
14——制動輪缸。踩剎車時液壓油推動風泵中的活塞向兩邊推,使制動蹄張開。活塞上有耳槽,嵌入制動蹄上端。
15——后輪制動蹄上回位彈簧。彈性系數比彈簧13大,當制動間隙正常時,15不被拉開;制動間隙過大時,13先張開,15后張開。
16——制動推桿。
17——駐車制動杠桿。拉手剎時,17下端向左移動,杠桿以制動推桿16為支點,上端向右移動,推開制動蹄22。
18——車輪支承短軸。
19——駐車制動拉索。
20——楔形調節塊向下回位彈簧。
21——后輪制動蹄下回位彈簧。
22——制動蹄。
23——摩擦片。制動蹄22張開時,摩擦片23和制動鼓1接觸并摩擦產生制動力。

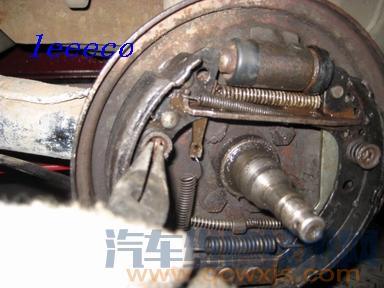

轉動9,取下10和11
取下彈簧13和20,將制動蹄22上端向外張開,取下制動蹄和連接彈簧。

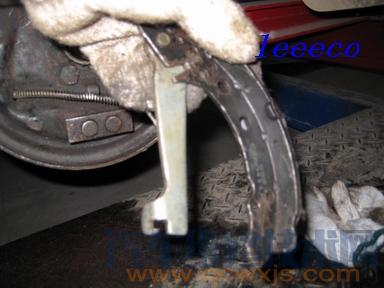

從駐車制動拉索19上卸下右制動蹄。右制動蹄上的駐車制動杠桿17上的鉤子形狀比較特殊,拆的時候先向坐擠壓彈簧然后向后退出。

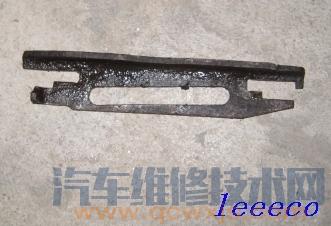

制動推桿7的形狀,兩邊的制動蹄要裝在推桿兩邊的限位槽里。

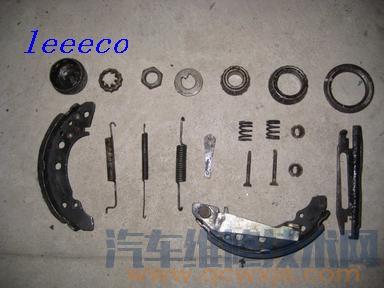

目前為止拆下的零件(不包括制動鼓),你還記得它們的名字和作用嗎?

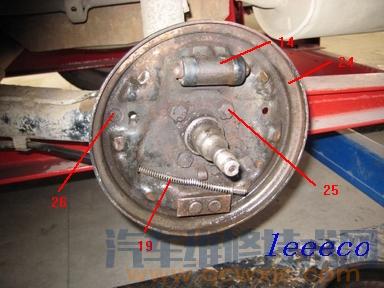

接下來是制動底板。
24——制動底板。
25——制動底板固定螺釘。
26——觀察孔橡膠塞。

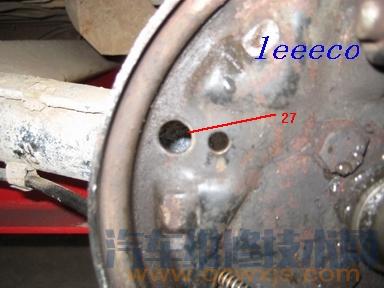

從底板后面拆下26,就能通過觀察孔27觀察摩擦片23和制動鼓1間的間隙。
27——觀察孔。

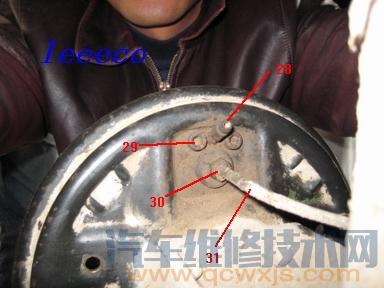

從制動底版后面可以看到的制動輪缸14。
28——制動輪缸放氣螺釘。
29——制動輪缸固定螺釘。
30——制動管固定螺釘。
31——制動管。
松開30,拆下31。松開29,可以取下制動分泵14。
二、安裝
安裝的時候,先裝分泵14,再將12,15,16,右22裝好,注意彈簧15的安裝方向。
將右22裝到拉索19上,并將右22裝到制動推桿16右邊的限位槽。一起裝到制動底板24上。裝上9、10、11使制動蹄固定,裝上彈簧13和21。然后按拆卸相反的順序安裝其他零件。兩個軸承裝配的時候要涂抹足夠的潤滑脂。注意螺母5不能擰太緊,否則會卡死后輪并損壞軸承,應使后輪能自由轉動。最后裝回車輪。
(汽車維修技朮wang www.011315.cn 原創 )
