下面以EA211發動機的曲軸正時齒輪的拆卸步驟為例:
大眾EA211發動機采用正時皮帶傳動。
寶來、
捷達、
速騰、
高爾夫7、桑塔納、
朗逸現在全都是采用E211發動機。
(1)拆下曲軸皮帶輪
為了不改變
配氣相位,在曲軸螺栓拆開或松動時,禁止轉動曲軸,否則發動機有損壞的危險。因為將正時皮帶輪固定在曲軸上的螺栓在松動的情況下,很容易引起正時錯位。qCwXjs.com
操作圖解:

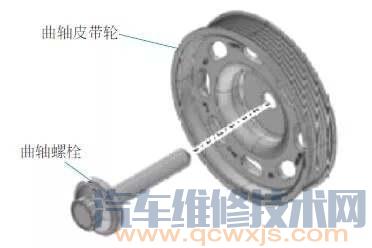

如下圖所示,使用配套專用工具固定曲軸皮帶輪,用可承受最大扭矩400N·m以上的扭矩
扳手,擰松并旋出曲軸皮帶輪螺栓(21mm 的
螺栓)。注意該螺栓
安裝時候的擰緊力矩為150N·m,再順時針旋轉180°。
(2)取下正時皮帶輪
操作圖解:

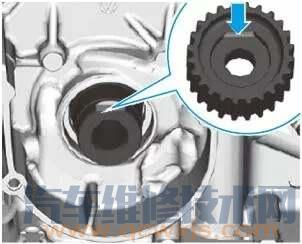

在拆掉曲軸皮帶輪和
正時皮帶后,可拔出曲軸正時皮帶輪。
在安裝曲軸正時皮帶輪時,必須使
曲軸正時皮帶輪上的缺口與曲軸上的缺口對齊,否則將損壞曲軸、曲軸正時皮帶輪并使配氣正時產生誤差。
