隨著排放標準的逐步提高,發動機的各項技術也都在隨之逐步升級,其中發動機的燃油噴射系統就是比較關鍵的技術。今天我們就通過CRI-20和 CRIN3-18兩款噴油器,來學習下維修國六噴油器都會遇到哪些問題!

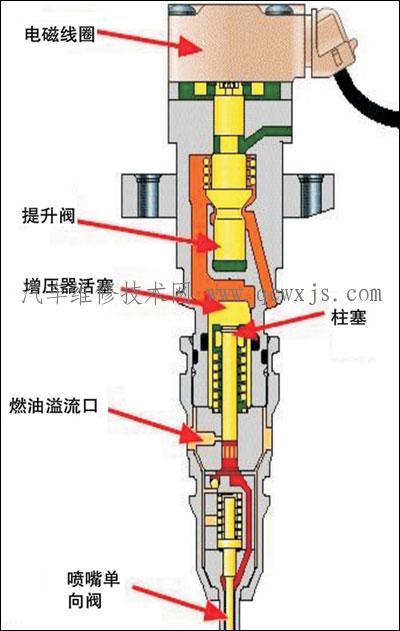

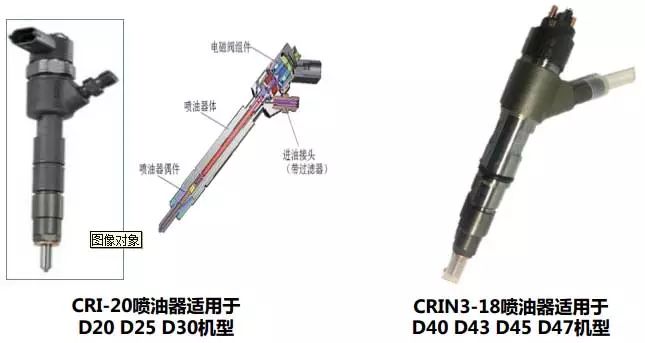

噴油器為電控式8孔噴油器。主要由噴油器體、噴油器偶件、電磁閥組件、進油接頭(帶過濾器)等組成。

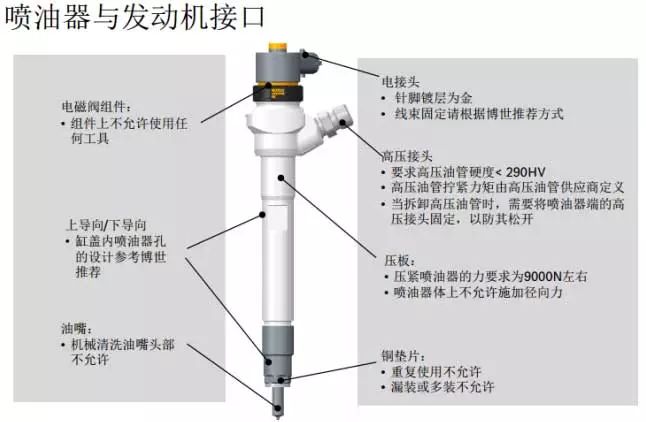

噴油器與發動機的裝配要求

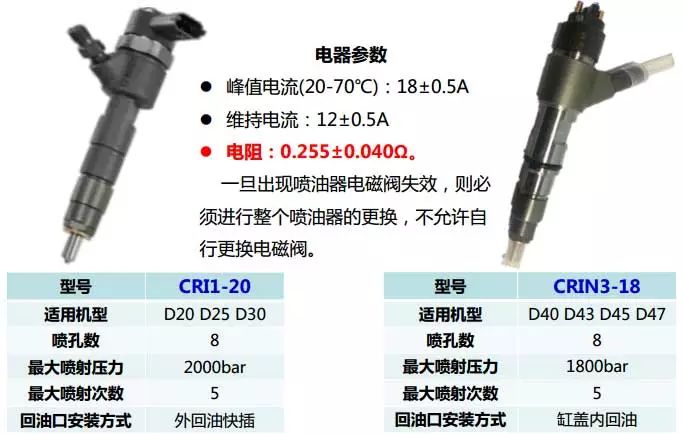

噴油器參數特性
CRI-20噴油器接插件及其線束布局
噴油器裝配要求:
1、噴油器安裝前應檢查噴油器電磁閥的針腳是否完好,噴油器外表是否有磕痕。
2、噴油器線束接插件不得受到污染,防水膠套保持清潔干燥。
3、噴油器線束接插件必須裝配到位,帶有鎖緊卡扣的,必須把卡扣鎖緊到位。
注:部分部件線束接插件安裝尺寸與噴油器的線束接插件一致,請注意識別,避免裝配錯誤。
CRIN3-18噴油器接插件及其線束布局

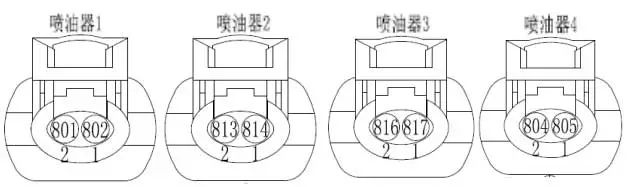

噴油器針腳定義

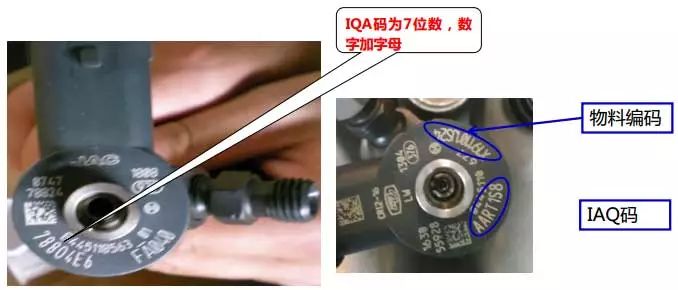

噴油器IQA碼
在更換噴油器時,可用A60PCS診斷儀將噴油器IQA碼輸入ECU,以便使油量更加平衡,更換噴油器時,必須將新噴油器上的IQA碼用診斷儀重新寫入ECU中。
注:博世國六CRIN3-18噴油器無IQA碼,不需要輸入。

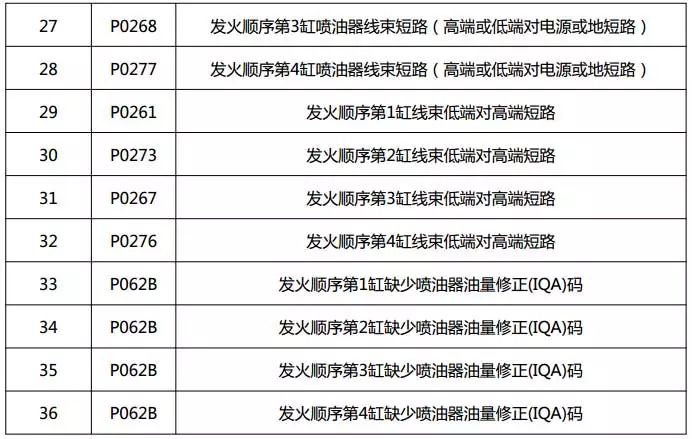

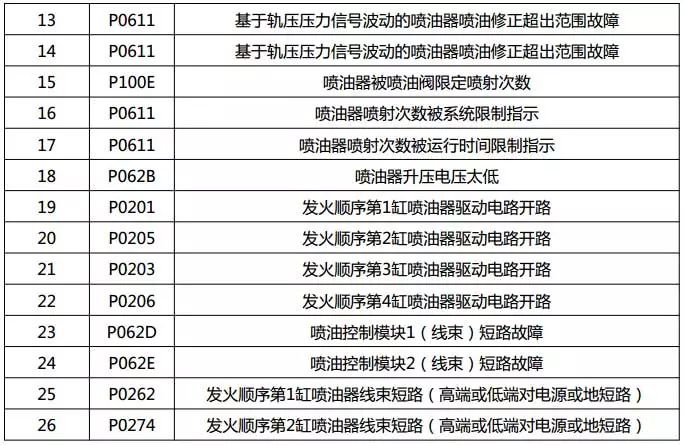

噴油器相關故障代碼

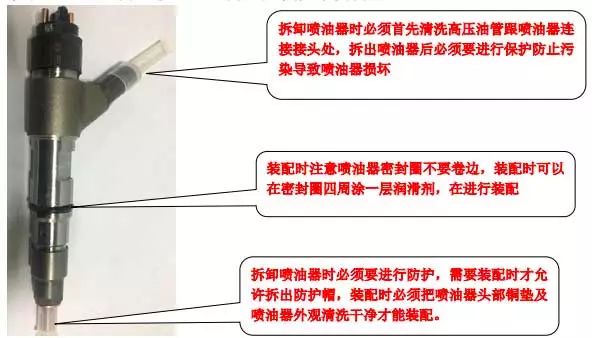

拆卸注意事項
1、噴油器不允許在系統運行過程中進行拆卸。
2、拆下噴油器前,必須先切斷電源,再拆卸線束接頭。

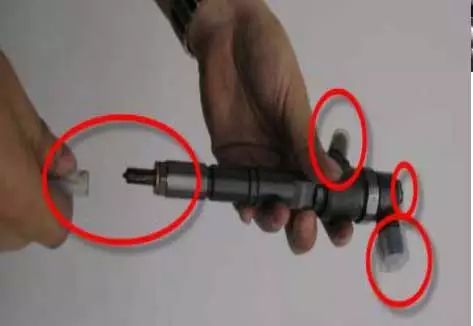

3、拆除回油接頭的噴油器必須馬上用保護帽蓋上。
4、當拆卸油管時必須用額外的工具固定住高壓接頭。在電磁閥緊帽、電磁頭或線束接頭上都不允許使用任何工具。
5、必須將氣缸蓋噴油器安裝孔里的污物,顆粒和殘余液體清理干凈,并對缸蓋上噴油器進行防護遮蓋,防止污物進入。
6、拆下的噴油器須用保護帽保護冒。
裝配注意事項
1、先將O型密封圈裝在槽內,將銅墊片(厚度2mm)定位在噴油器偶件密封面上(銅墊損壞或變形的必須更換相同厚度的銅墊,不允許纏繞其他材料進行密封),裝入氣缸蓋前應在O型密封圈周圍涂少許潤滑脂。
2、再用扳手逐步扭緊噴油器壓板螺栓至43~47N.m。
總結
噴油器是一個非常精密的整體,其中任何一個點位出了問題,它的性能都會大打折扣。冒黑煙、動力不足、油耗高、甚至啟動困難等一堆故障都會接憧而來,要想修復,只能付出非常大的金錢和時間成本。今天我們學習了國六階段的CRI-20和 CRIN3-18兩款噴油器。
