雪佛蘭樂騁發動機正時皮帶校對步驟
10-25
1．?dāng)嚅_(kāi)蓄電池負極電纜。
2．?dāng)嚅_(kāi)進氣溫度傳感器連接器。
3．從節氣門體上斷開進氣管。
4．從氣門蓋上斷開通氣管。
5．拆卸空氣濾清器外殼螺栓。
6．拆卸空氣濾清器外殼。
7．拆卸右前輪。
8．拆卸右前輪防濺罩。
9．拆卸發動機附件傳動皮帶并記清發動機附件傳動皮帶的盤繞路徑，如圖 2-2-1 所示。
10．拆卸曲軸皮帶輪螺栓。

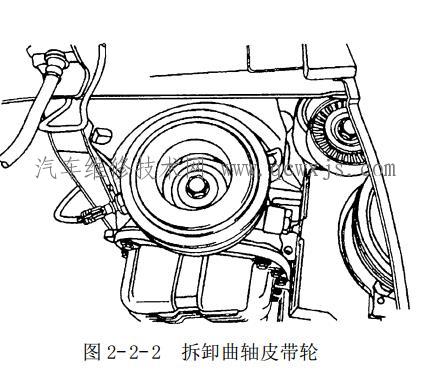

11．按照?qǐng)D 2-2-2 所示，拆卸曲軸皮帶輪。

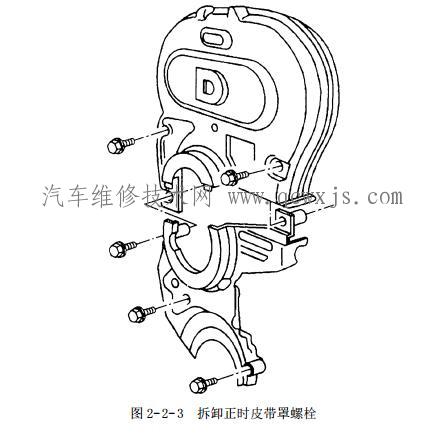

12．按照?qǐng)D 2-2-3 所示，拆卸前上正時皮帶罩螺栓。
13．拆卸前上正時皮帶罩。
14．按照?qǐng)D 2-2-3 所示，拆卸前下正時皮帶罩螺栓。
15．拆卸前下正時皮帶罩。
16．拆卸動力轉向泵安裝螺栓（如裝備）。
17．安裝曲軸皮帶輪螺栓。

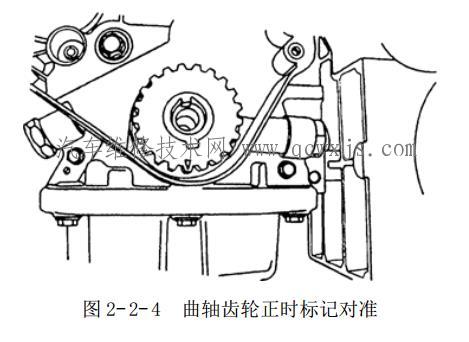

18．用曲軸皮帶輪螺栓沿順時針?lè)较蜣D(zhuǎn)動曲軸，直至曲軸齒輪上的正時標記對準后正時皮帶罩底部的缺口，如圖 2-2-4 所示。
19．稍微松開冷卻液泵固定螺栓。

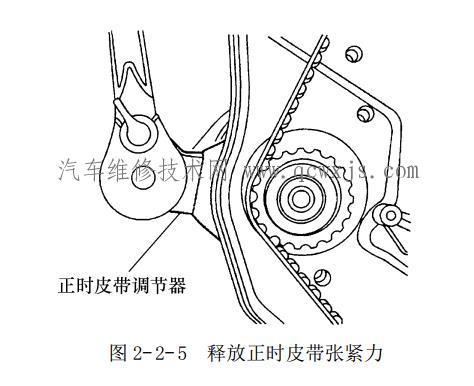

20．按照?qǐng)D 2-2-5 所示，用正時皮帶調節器（專用工具號：J42492-A）逆時針轉動冷卻液泵，釋放正時皮帶上的張緊力。

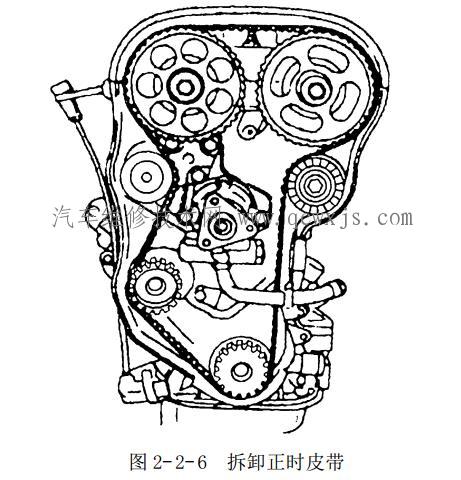

21．按照?qǐng)D 2-2-6 所示，從動力轉向泵后部拆卸正時皮帶。
樂騁汽車發動機正時皮帶安裝校對步驟
1．將曲軸齒輪上的正時標記對準后正時皮帶罩底部的缺口，如圖 2-2-4 所示。
3．安裝正時皮帶。
4．用正時皮帶調節器（專用工具號： J42492-A）順時針轉
動冷卻液泵。

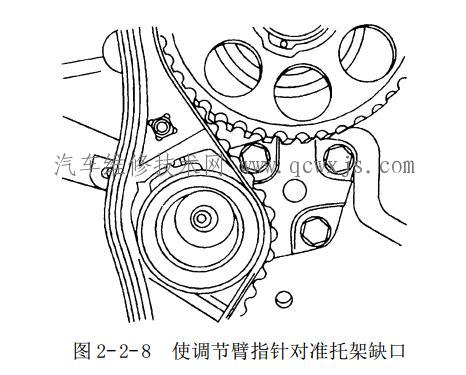

5．順時針轉動冷卻液泵，直到正時皮帶自動張緊器調節臂
上的指針對準正時皮帶自動張緊器托架上的缺口，如圖 2-2-8所示。
6．緊固冷卻液泵固定螺栓。
7．用曲軸皮帶輪螺栓順時針轉動曲軸兩整圈。
8．松開冷卻液泵固定螺栓。

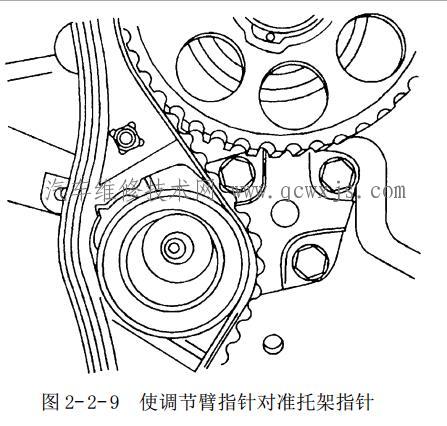

9．轉動冷卻液泵，直到正時皮帶自動張緊器調節臂上的指針對準正時皮帶自動張緊器托架上的指針，如
圖 2-2-9 所示。
10．緊固冷卻液泵固定螺栓至 10N·m。
11．拆卸曲軸皮帶輪螺栓。
12．安裝前上、前下正時皮帶罩。
13．安裝前上、前下正時皮帶罩螺栓。緊固前上、前下正時皮帶罩螺栓至 10N·m。
14．安裝曲軸皮帶輪。
15．安裝曲軸皮帶輪螺栓。用扭矩扳手緊固曲軸皮帶輪螺栓至 95N·m，然后將曲軸皮帶輪螺栓擰緊 30°，
最后再加 15°。
16．參照?qǐng)D 2-2-1，安裝附件傳動皮帶并確保盤繞路徑正確。
17．安裝右前防濺罩。
18．安裝右前輪。
19．安裝空氣濾清器外殼。
20．安裝空氣濾清器外殼螺栓。緊固空氣濾清器外殼螺栓至 8N·m。
21．將進氣管連接至節氣門體。
22．將通氣管連接至節氣門體。
23．連接進氣溫度傳感器連接器。
24．連接蓄電池負極電纜。
