途觀/CC/邁騰正時系統部件圖

1，5，7—螺栓；2—鏈條張緊器；3—正時鏈條張緊導軌；4，14—導向螺栓；6—控制閥；8—墊圈；9—軸承座；10—正時鏈滑軌；11—氣缸蓋罩；12—凸輪軸正時鏈條；13—正時鏈條導軌；15—曲軸鏈輪；16—鎖定片；17—鎖塊



正時鏈條的拆卸
01 用專用扳手轉動曲軸皮帶輪至上止點位置，如下圖所示。皮帶輪上的切口必須與正時鏈條下部蓋板的箭頭標記對齊，凸輪軸上的標記1必須指向上方。

02 拆下正時鏈條下部蓋板。

03 沿下圖箭頭所示方向按壓機油泵鏈條張緊器上的張緊彈簧，并用定位銷鎖定。拆卸機油泵鏈條張緊器1，然后從曲軸鏈輪上取下機油泵鏈條2。


04 如下圖所示，使用定位銷插入鏈條張緊器1上鎖定片2的孔中，沿箭頭A 方向稍稍撬開鏈條張緊器的鎖塊，同時沿箭頭B 方向按壓凸輪軸鏈條導向夾板，直至用定位銷鎖定了張緊器。


05 旋出鏈條張緊器固定螺栓，取下鏈條張緊器。

06 旋出鏈條張緊導軌和滑軌的導向螺栓，取出導軌和滑軌。

07 取下凸輪軸正時鏈條。

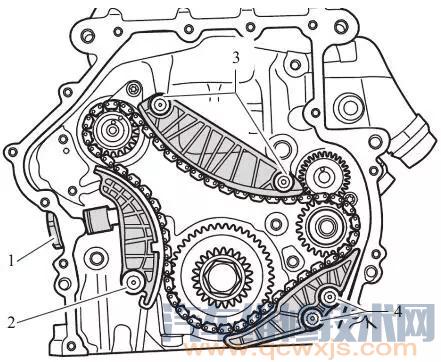

08 如下圖所示，旋出平衡軸正時鏈條張緊器1。


09 旋出平衡軸正時鏈條導軌導向螺栓2、3和4，取下導軌。
10 最后取下平衡軸正時鏈條。


正時鏈條的安裝
01 通過旋轉螺栓1來轉動中間鏈輪和進氣側平衡軸，使進氣側平衡軸上的標記位于中間鏈輪上的標記之間(圖中箭頭所示)。

02 安裝平衡軸正時鏈條，使平衡軸正時鏈條上的有色鏈節分別對準曲軸鏈輪、進/排氣平衡軸鏈輪上的標記，如下圖所示。

03 按下圖所示安裝平衡軸正時鏈條的導軌，旋入導向螺栓4、3和2以固定導軌。

04 安裝鏈條張緊器1 (上圖)。

05 再次檢查中間鏈輪和進氣側平衡軸上的標記是否對齊。

06 再次檢查平衡軸正時鏈條的標記是否對齊。

07 將凸輪軸正時鏈條安裝到進/排氣凸輪軸鏈輪上，通過調整凸輪軸位置使凸輪軸正時鏈條上的有色鏈節對準進/排氣凸輪軸鏈輪上的正時標記，如下圖所示。

08 將凸輪軸正時鏈條置于曲軸鏈輪上并對齊正時標記。

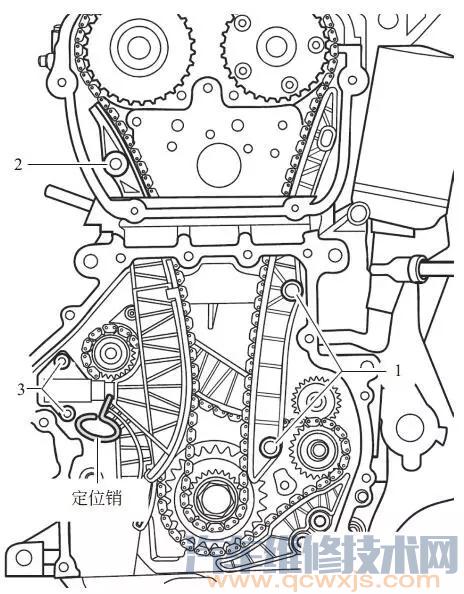

09 如下圖所示，安裝凸輪軸正時鏈條的導軌和滑軌，擰緊導向螺栓1和2，安裝鏈條張緊器的固定螺栓3，然后取下定位銷。




10 松開并取下TSI發動機進/排氣凸輪軸調整工具。

11 其余的組裝工作(如機油泵驅動鏈條的安裝)以相反的順序進行。
