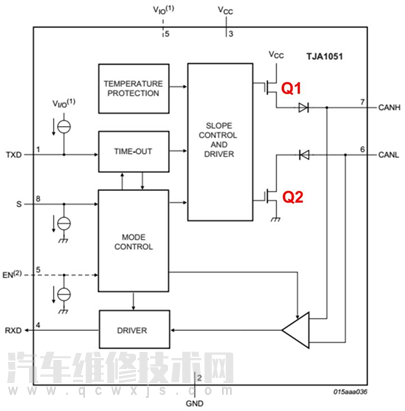

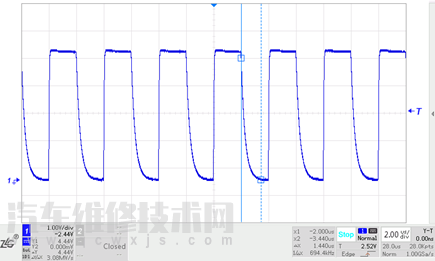

在顯性狀態期間，總線的寄生電容會被充電，而在恢復到隱性狀態時，這些電容需要放電。如果CANH、CANL之間沒有放置任何阻性負載，電容只能通過收發器內部的差分電阻放電，這個阻抗是比較大的，按照RC濾波電路的特性，放電時間就會明顯比較長。我們?cè)谑瞻l(fā)器的CANH、CANL之間加入一個220PF的電容進行模擬試驗，位速率為500kbit/s，波形如圖，這個波形的下降沿就是比較長的狀態。

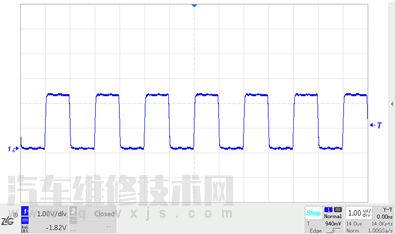

為了讓總線寄生電容快速放電，確?？偩€快速進入隱性狀態，需要在CANH、CANL之間放置一個負載電阻。增加一個60Ω的電阻后，波形如圖，從圖中看出，顯性恢復到隱性的時間縮減到128nS，與顯性建立時間相當。

03提高信號質量

信號在較高的轉換速率情況下，信號邊沿能量遇到阻抗不匹配時，會產生信號反射；傳輸線纜橫截面的幾何結構發生變化，線纜的特征阻抗會隨之變化，也會造成反射。

能量發生反射時，導致反射的波形與原來的波形進行疊加，就會產生振鈴。

在總線線纜的末端，阻抗急劇變化導致信號邊沿能量反射，總線信號上會產生振鈴，若振鈴幅度過大，就會影響通信質量。在線纜末端增加一個與線纜特征阻抗一致的終端電阻，可以將這部分能量吸收，避免振鈴的產生。

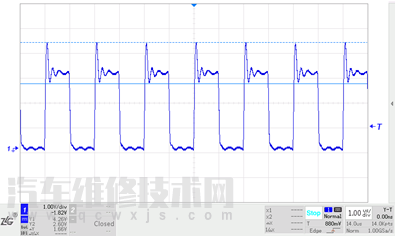

別人進行了一個模擬試驗（圖片都是我抄過來的），位速率為1Mbit/s，收發器CANH、CANL接一根10m左右的雙絞線，收發器端接120Ω電阻保證隱性轉換時間，末端不加負載。末端信號波形如圖所示，信號上升沿出現了振鈴。

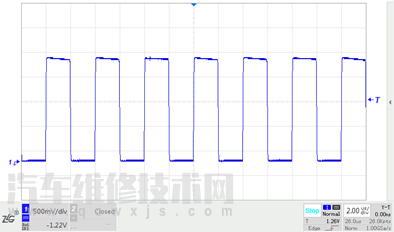

若雙絞線末端增加一個120Ω的電阻，末端信號波形明顯改善，振鈴消失。

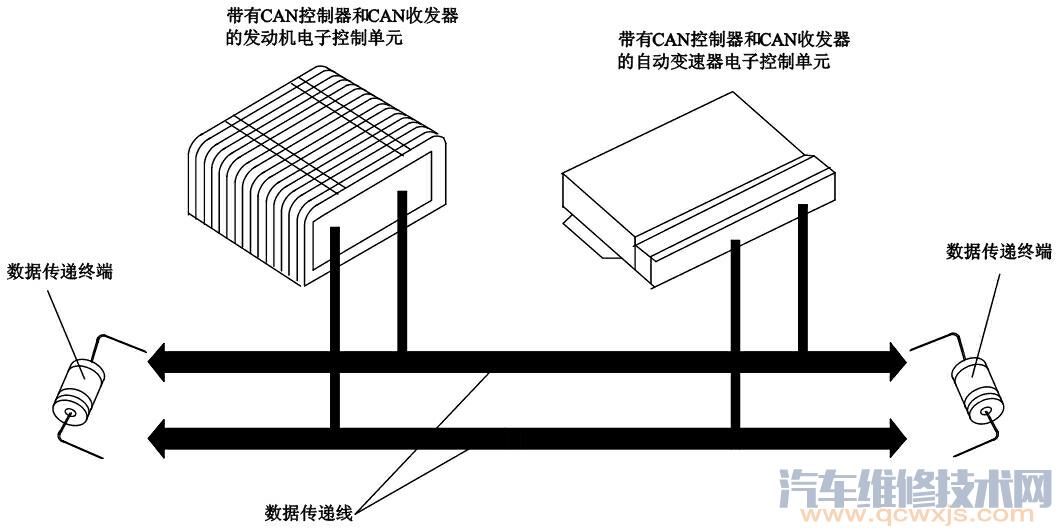

一般在直線型拓?fù)渲校€纜兩端即是發送端，也是接收端，故線纜兩端需各加一個終端電阻。

而在實際應用過程中，CAN總線一般都不是完美的總線式的設計，很多時候是總線型和星型的混合結構，這個時候一般都將CAN終端電阻布置在線束最遠的兩端，來盡量地模擬CAN總線的標準結構。

為什么選120Ω？

什么是阻抗？在電學中，常把對電路中電流所起的阻礙作用叫做阻抗。阻抗單位為歐姆，常用Z表示，是一個復數Z= R+i( ωL–1/（ωC）)。具體說來阻抗可分為兩個部分，電阻（實部）和電抗（虛部）。其中電抗又包括容抗和感抗，由電容引起的電流阻礙稱為容抗，由電感引起的電流阻礙稱為感抗。這里的阻抗是指Z的模。

任何一根線纜的特征阻抗都可以通過實驗的方式得出。線纜的一端接方波發生器，另一端接一個可調電阻，并通過示波器觀察電阻上的波形。調整電阻阻值的大小，直到電阻上的信號是一個良好的無振鈴的方波，此時的電阻值可以認為與線纜的特征阻抗一致。

采用兩根汽車使用的典型線纜，將它們扭制成雙絞線，就可根據上述方法得到特征阻抗大約為120Ω，這也是CAN標準推薦的終端電阻阻值，所以這個120Ω是測出來的，不是算出來的，都是根據實際的線束特性進行計算得到的。當然在ISO 11898-2這個標準里面也是有定義的。

為什么功率還要選0.25W？

這個就要結合一些故障狀態來計算，汽車ECU的所有接口都需要考慮短路到電源和短路到地的情況，所以我們也需要考慮CAN總線的節點短路到電源的情況，根據標準需要考慮短路到18V的情況，假設CANH短路到18V，電流會通過終端電阻流到CANL上，而CANL內部由于限流的原因，最大注入電流為50mA（TJA1145的規格書上標注），這時候120Ω電阻的功率就是50mA*50mA*120Ω=0.3W?？紤]到高溫情況下的降額，終端電阻的功率就是0.5W。
