注意:空調打開時,如果風扇仍不能正常工作,不要使用該故障排除程序。
(1)檢查儀表板下保險絲/繼電器盒中47號(30A)保險絲和10號(7.5A)保險絲。保險絲是否正常?是,轉至步驟(2)。否,更換保險絲并重新檢查。如果保險絲再次熔斷,檢查47號(30A)和10號(7.5A)保險絲電路是否短路。(4)用一根跨接線連接空調冷凝器風扇繼電器4針插座的1號和2號引腳。用一根跨接線連接4針插座的1號和2號引腳,如圖1-15所示。
空調冷凝器風扇是否運轉?是,轉至步驟(5)。否,轉至步驟(8)。
(5)斷開跨接線。
(6)將點火開關轉至ON(Ⅱ)位置。
(7)測量空調冷凝器風扇繼電器4針插座的4號引腳和車身搭鐵之間的電壓。測量4號引腳和車身搭鐵之間的電壓如圖1-16所示。
是否有蓄電池電壓?是,修理空調冷凝器風扇繼電器和ECM/PCM之間綠色線束的斷路。否,修理儀表板下保險絲/繼電器盒中的10號(7.5A)保險絲和空調冷凝器風扇繼電器之間線束的斷路。
(8)斷開跨接線。
(9)斷開空調冷凝器風扇2針插接器。

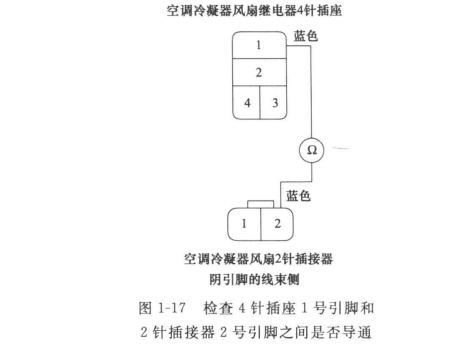

(10)檢查空調冷凝器風扇繼電器4針插座1號引腳和空調冷凝器風扇2針插接器2號引腳之間是否導通。檢查4針插座1號引腳和2針插接器2號引腳之間是否導通如圖1-17所示。
是否導通?是,轉至步驟(11)。
否,修理空調冷凝器風扇繼電器和空調冷凝器風扇之間線束的斷路。
(11)檢查空調冷凝器風扇2針插接器1號引腳和車身搭鐵之間是否導通。
檢查1號引腳和車身搭鐵之間是否導通,如圖1-18所示。
是否導通?是,更換空調冷凝器風扇電機。否,檢查空調冷凝器風扇和車身搭鐵之間的線束是否斷路。如果線束正常,檢查G202是否搭鐵不良。
