主要特點
控制功能集成化,設有獨立的空調控制模塊。
開關類的信號元件由線性傳感器替代。
執行元件可進行線性控制(無級控制),信號以占空比形式調節。
空調控制模塊并入整車電控網絡中,數據通過相關總線及網關傳輸。
1、典型的雙區自動空調控制面板

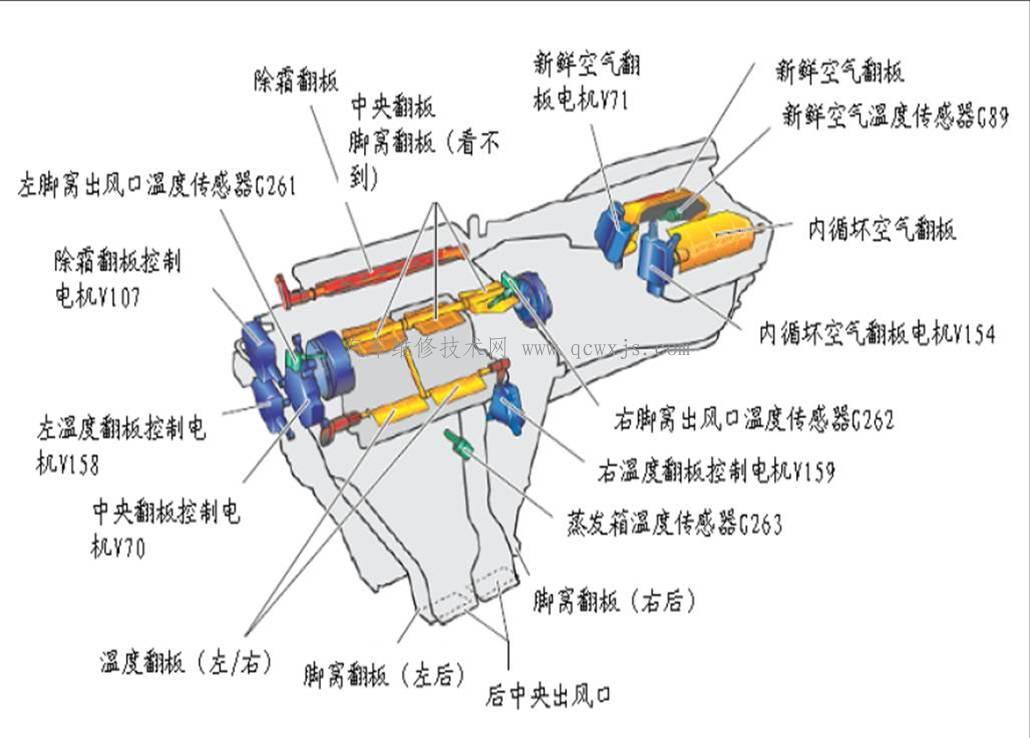

2、空氣分配控制
當車速超過100Km/h時,新鮮空氣翻板將關閉,保證車內空氣流穩定
3、小冰箱
小冰箱一般設在手套箱、中央扶手座或后排座中央處

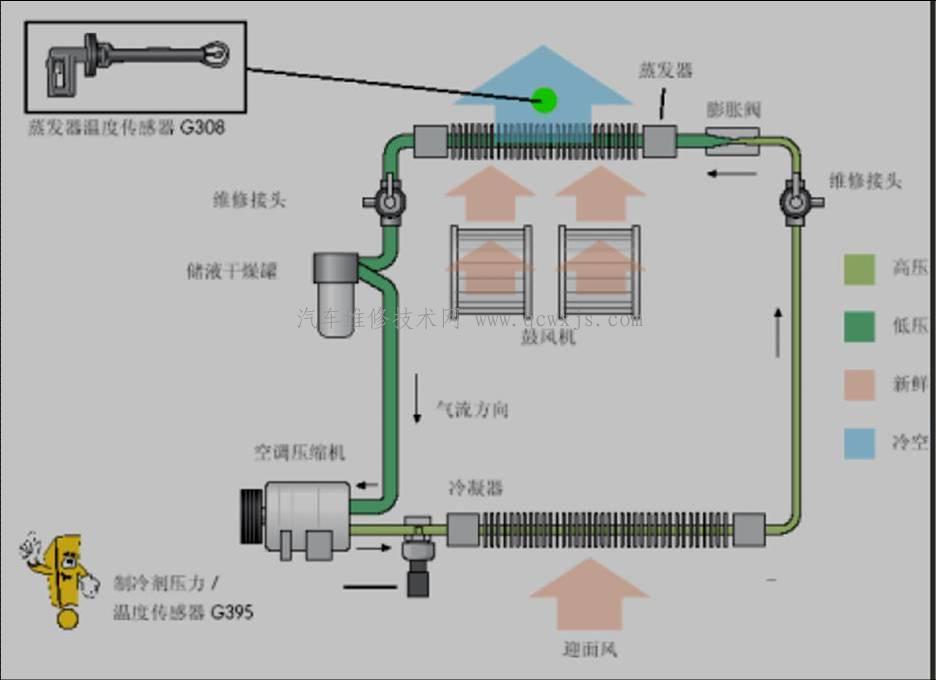

4、線性的溫度類傳感器
工作電壓通常為5V
信號電壓與溫度或壓力呈對應關系
正常的信號電壓一般在0.5-4.5V

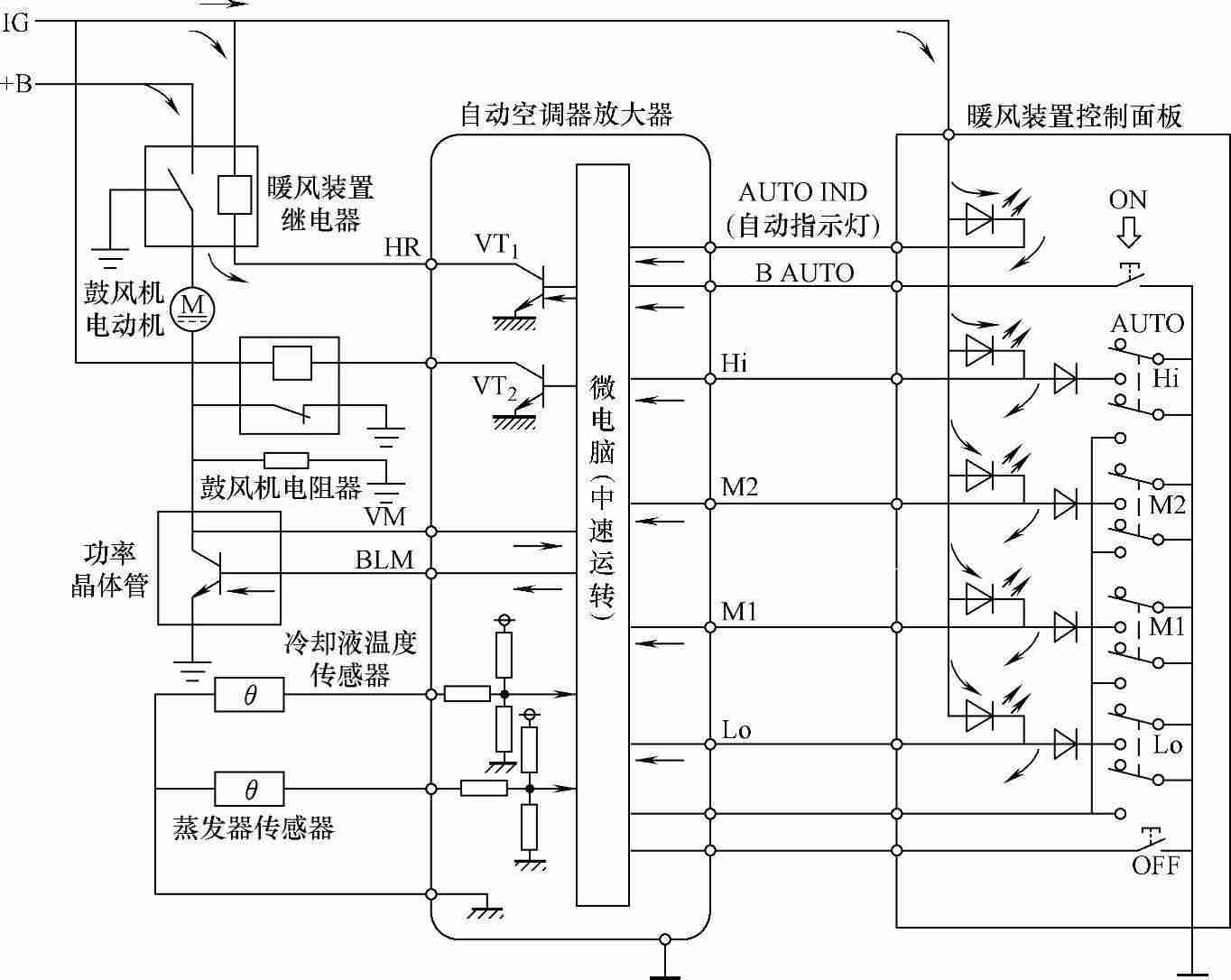

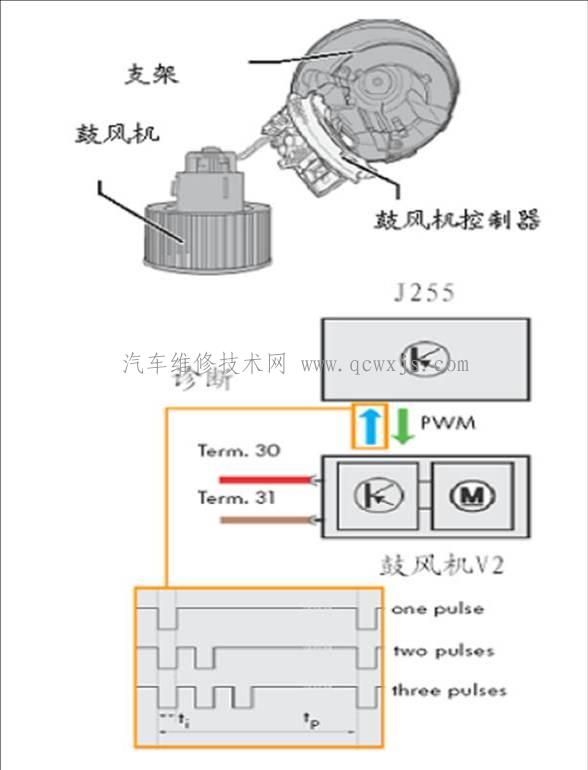

5、無級控制方式的鼓風機裝置
空調控制模塊(J255)通過脈寬調制信號來控制鼓風機。
鼓風機模塊將自診斷信號反饋給空調控制模塊。

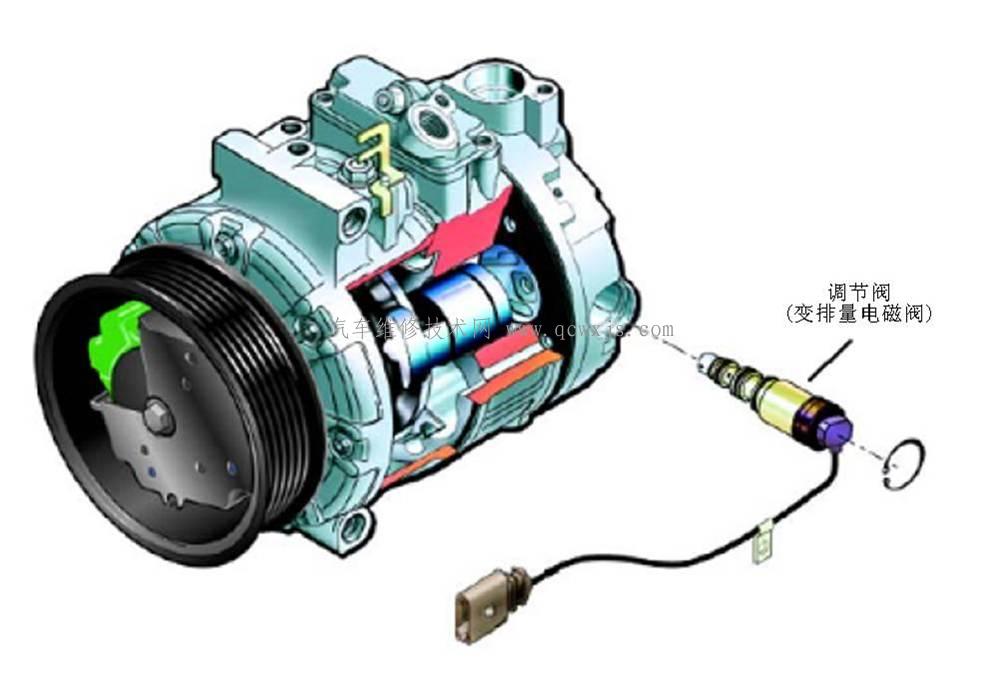

6、不帶電磁離合器的變排量壓縮機
空調控制模塊對壓縮機調節閥進行無級驅動。
空調控制模塊根據所需溫度、外部與內部溫度、蒸發器溫度以及制冷劑壓力的變化,對電磁閥進行占空比控制,控制斜盤傾斜位置,從而控制排量及制冷輸出。
在制冷關閉后,皮帶仍驅動壓縮機運轉。制冷劑流量降低至2%。
