電子駐車制動系統（EPB）的組成和工作原理
05-17
電子駐車制動是什么
EPB（Electrical Park Brake）是電子駐車制動的簡稱，是指將行車時的制動和停車時的制動功能整合在一起，并且由電子控制方式實現停車制動的技術。
電子駐車制動系統優點
【1】 車廂內取消了駐車制動手柄，為整車內飾造型的設計提供了更大的發揮空間。
【2】 停車制動由一個按鍵替代了駕駛者的用力提拉制動手柄的動作，簡單省力。
原創 http://www.011315.cn/
【3】隨著汽車電子手剎（EPB）技術的不斷發展，該系統不僅能夠?qū)崿F(xiàn)靜態駐車、靜態釋放（關閉）、自動釋放（關閉）等基本功能，還增加了自動駐車和動態駐車等輔助功能（如AUTO HOLD自動駐車功能）。
【4】在車輛行駛過程中（尤其是高速行駛）遇到緊急情況時，如果啟動了EPB，它會與ESP或ABS系統協同作用，避免車輪抱死導致車輛失控，使駕駛過程變得更安全。
電子駐車系統結構
根據不同的結構可分為鋼索牽引式以及整合卡鉗式兩種。
【1】鋼索牽引式
與傳統手剎無異，只是把手動的拉索改為電動形式。此為電子手剎的早期產品，正是因為鋼索牽引式電子手剎的加裝成本低，因而更利于車型的設計變更。
【2】整合卡鉗式
主要由制動鉗體、馬達、皮帶、齒輪組等組成，它需要專用的制動卡鉗和相關的駐車制動執行機構，因而成本相對較高。但整合卡鉗式電子手剎摒棄了鋼索牽引式電子手剎的鋼索，采用電信號傳遞控制命令，因而更利于手剎系統簡化和車輛裝配。
電子駐車制動系統原理
電子手剎功能主要由電傳信號的傳遞來實現，通過自帶ECU發出指令來驅動卡鉗進行相關動作。其主要信號交互有以下幾方面組成：電子駐車制動控制單元、組合儀表EPB相關顯示符號、EPB開關按鍵；發動機控制單元；變速器控制單元；安全氣囊控制單元；傾角傳感器；執行機構等。

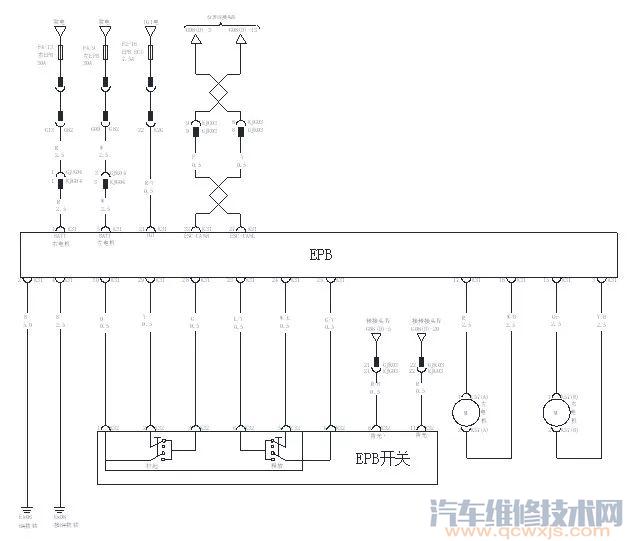

電子駐車制動系統電路圖
