汽車剎車系統ABS 系統介紹
ABS（防抱死制動系統） 是所有現代車輛安全系統的核心裝置。在惡劣路況及緊急狀況下，例如路面濕滑，或駕駛?cè)诵?#x8981;對路障做出快速反應時，車輪可能在制動后抱死，導致車輛失控。ABS 能在早期識別一個或多個車輪的抱死趨勢，然后快速減小相關車輪的制動壓力。這能確保駕駛?cè)?#x5728;執行緊急制動后也能規避障礙物并放慢車速，安全迅速地停車。ABS系統的結構如圖 25-1 所示。
原創 http://www.011315.cn/
剎車系統ABS 的工作原理圖解
車輪轉速傳感器的作用是監測車輪的線速度，并將信號發送給 ABS 控制模塊。ABS 控制模塊接收、過濾并放大車輪轉速傳感器信號，并據此計算制動器打滑和單個車輪的加速或減速情況。ABS 控制器的邏輯電路將控制信號發送給液壓調節器，然后通過電磁閥調節制動卡鉗壓力以實現最優制動。ABS 在壓力積蓄階段的工作原理如圖 25-2 所示。電磁閥未通電時，制動主缸和制動卡鉗間的端口通道會保持暢通。在常規制動或 ABS 啟用時的合適階段可使制動壓力的積蓄不受限制。

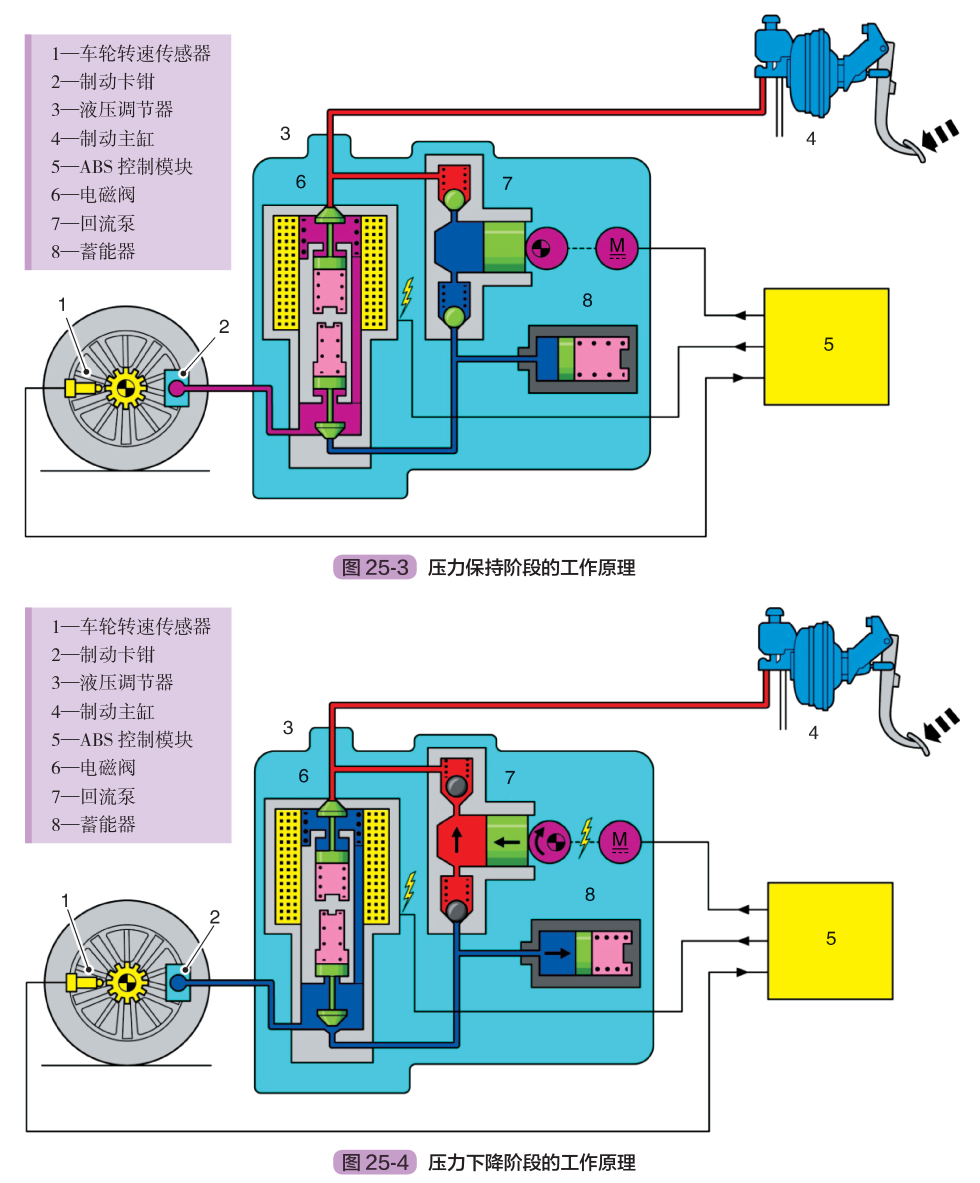

壓力保持階段：如圖 3 所示，此時電磁閥必須通過中斷制動主缸與相關車輪的制動輪缸間的連接來對初期車輪抱死狀況做出反應，以防止壓力進一步增大。ABS 控制模塊會向電磁閥輸入保持電流，使其移動并保持在一個中間位置，進而使三個端口相互隔離。壓力下降階段：如圖 25-4 所示，車輪出現抱死現象時，系統通過打開相關制動卡鉗、回油管和蓄能器之間的通道，釋放多余的制動壓力。此時 ABS 控制模塊會向電磁閥輸入最大電流。壓力下降至合適范圍后，電磁閥會根據即時需求返回至壓力保持位置或其未通電時的位置。
ABS/ESP 液壓單元與控制單元工作過程圖解

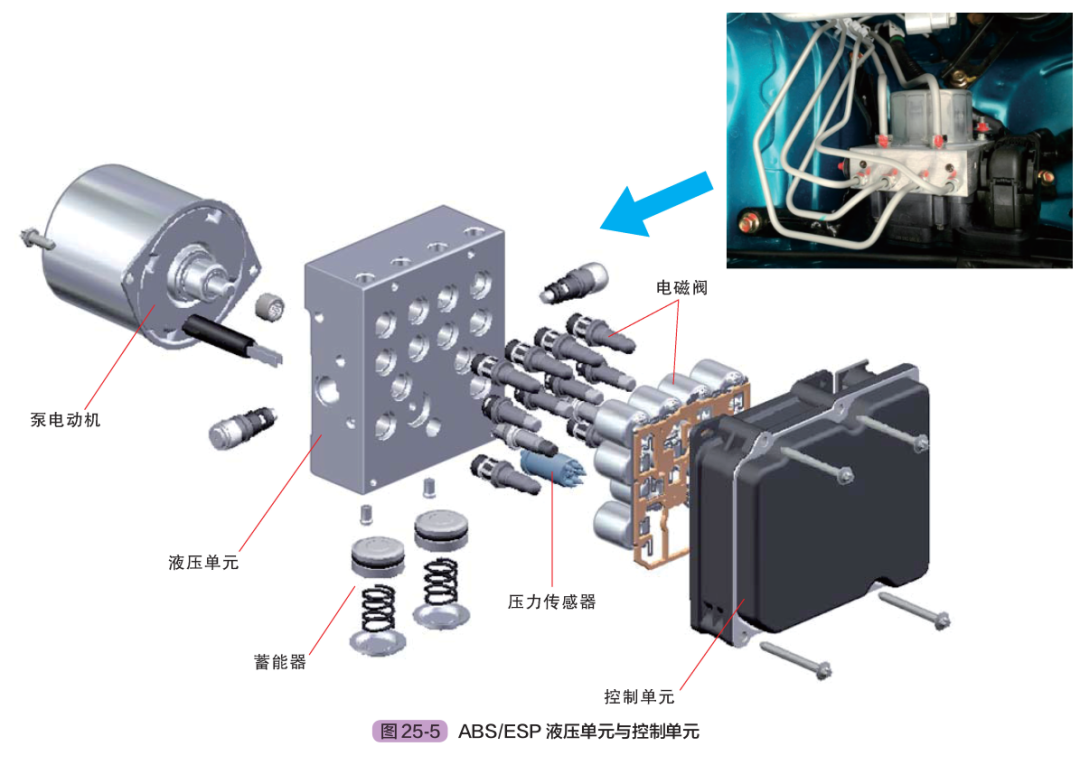

ABS/ESP 液壓單元與控制單元的結構如圖 25-5 所示。ESP 壓力傳感器集成在液壓單元內，這種集成結構可減少電纜的使用并提高安全性。如果車上裝有自適應定速巡航裝置（ACC），則 ABS/ESP 液壓單元內會集成有三個壓力傳感器，除感知初級管路中的制動壓力外，還要感知右前輪和左前輪制動器中的制動壓力。
ESP工作原理圖解

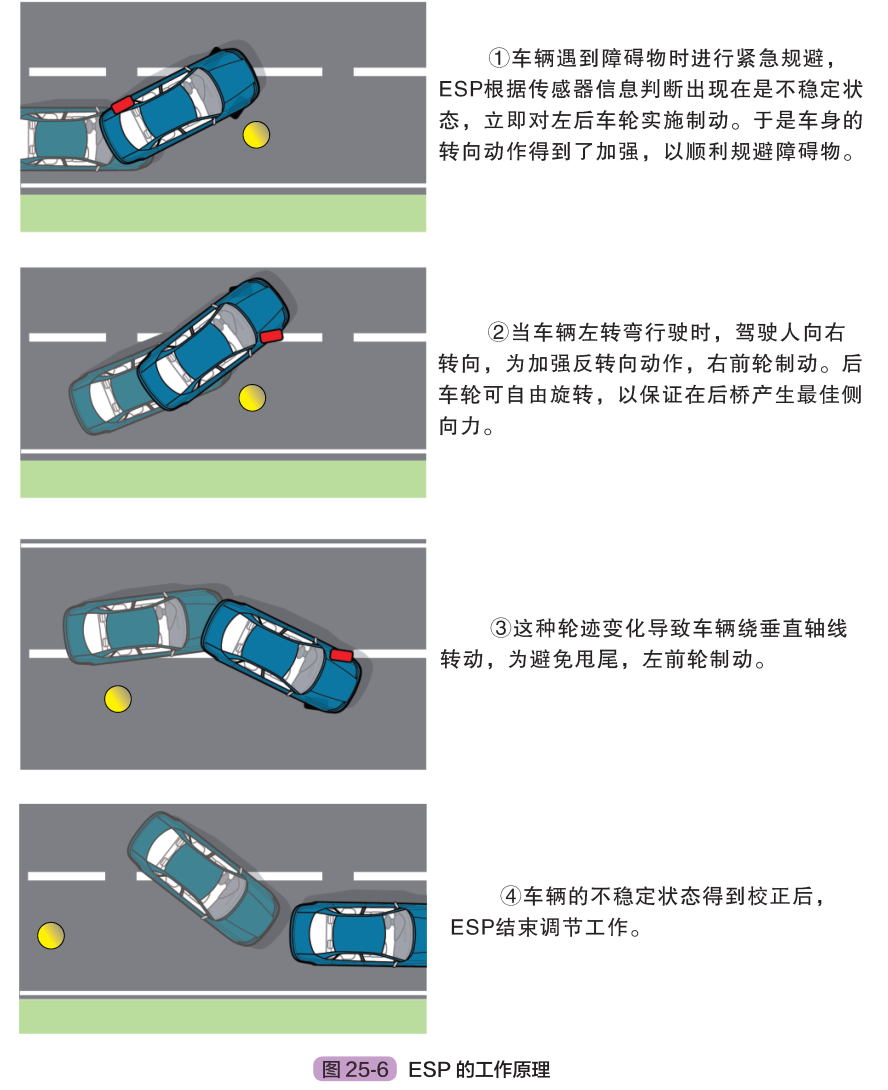

ESP（電子穩定控制系統）是車輛的主動安全裝置。ESP 在 ABS 的基礎上增加了轉向盤轉角傳感器、車身橫向加速度和偏擺率傳感器，它通過對車輪制動器和發動機動力的控制，實現對車輛側滑的糾正。ESP 提高了所有駕駛工況下的主動安全性。尤其是在轉彎工況下，ESP 能維持車輛穩定，保持車輛在車道上正常行駛。ESP 的工作原理如圖 25-6 所示。

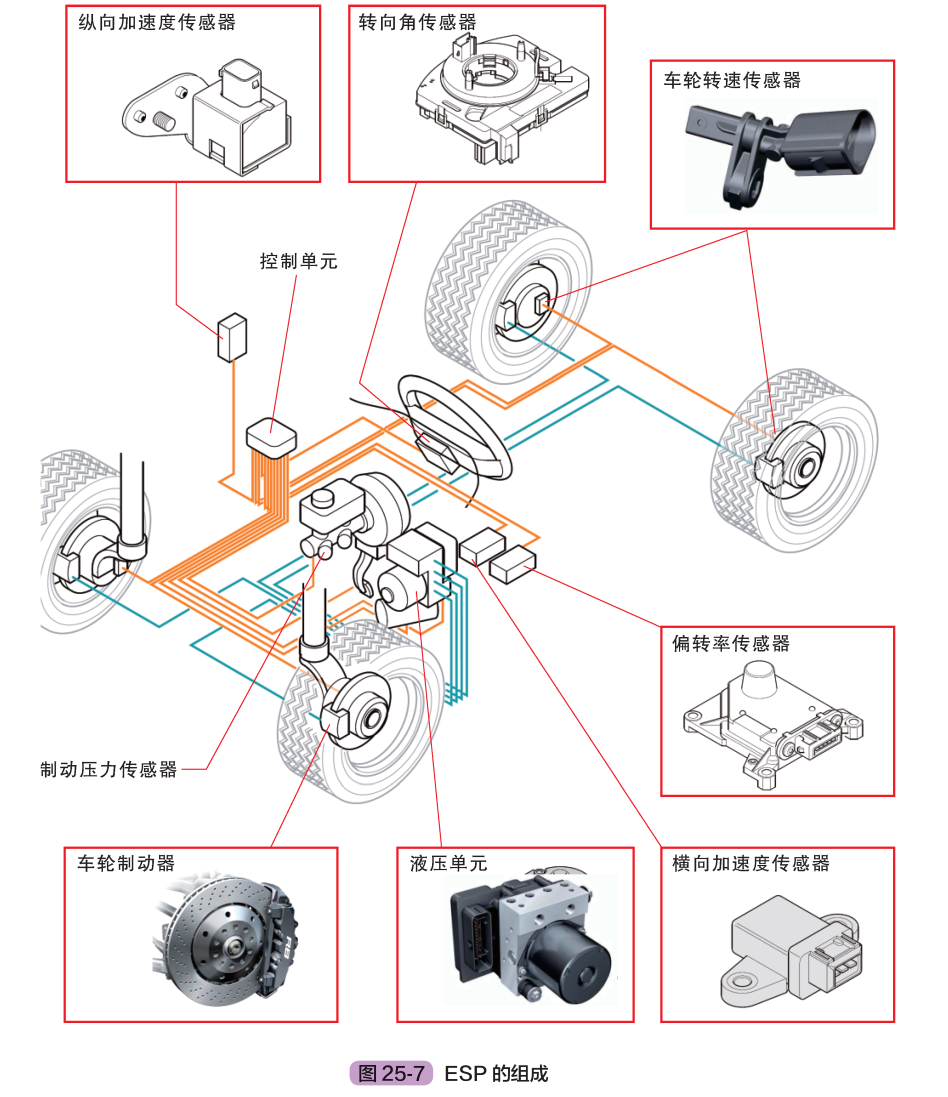

ESP 的組成如圖 25-7 所示。在汽車行駛過程中，轉向盤轉角傳感器監測汽車轉彎方向和角度，車速傳感器監測各車輪轉速，制動主缸壓力傳感器監測制動力，而偏擺率傳感器和橫向加速度傳感器則監測汽車的橫擺和側傾速度?？刂茊卧鶕?jù)這些信息，通過計算后判斷汽車安全行駛與駕駛?cè)瞬倏v汽車意圖間的差距，然后由控制單元發出指令，調整發動機的轉速和車輪制動力。
本文轉自《手把手教您學修混合動力汽車 第2版》
作者：王軍 李偉
