奧迪可變進氣歧管和二次空氣系統原理構造（圖解）

09-08

可變進氣歧管

1. 進氣模塊

如圖 3-32 所示，奧迪汽車采用可變進氣歧管來提高轉矩，首次采用了三級可變式進氣歧管，該管由鎂合金壓鑄而成。如圖 3-33 所示，可變進氣歧管主要由四個殼體部件組成，它們通過粘接和螺栓聯接固定在一起。這種結構采用兩個切換翻板就可實現三種不同的進氣歧管長度（振蕩管長度）。為了優化振蕩的使用情況，切換翻板采用環形硫化密封唇口來密封振蕩管開口。

（1）第一級轉速較低

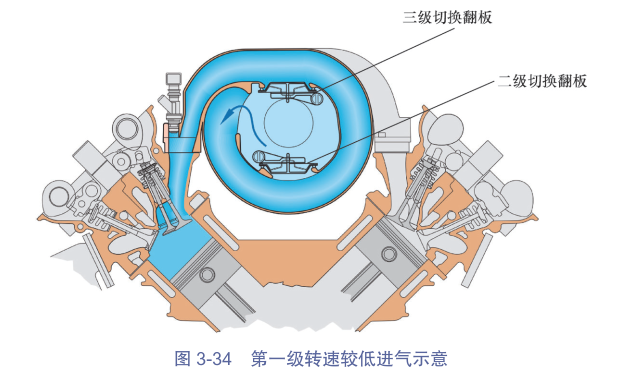

如圖 3-34 所示，在發動機不轉時，這兩個翻板都處于打開狀態。如果發動機怠速運轉，那么這兩個真空單元就被相應的進氣歧管轉換電磁閥抽成真空了。于是在怠速轉速到切換轉速之間時，這兩個翻板都是關閉的。

（2）第二級中等轉速

如圖 3-35 所示，在中等轉速范圍時，進氣歧管轉換電磁閥 N156將大氣壓力引入到二級翻板真空單元內。于是二級翻板打開，進氣歧管長度就變短了。

（3）第三級較高轉速

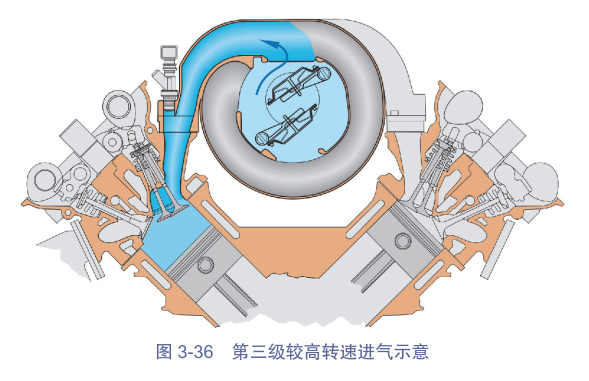

如圖 3-36 所示，在轉速較高時，三級切換翻板也打開，吸入的

空氣經最短的路徑進入燃燒室。

2. 可變進氣歧管對轉矩的影響

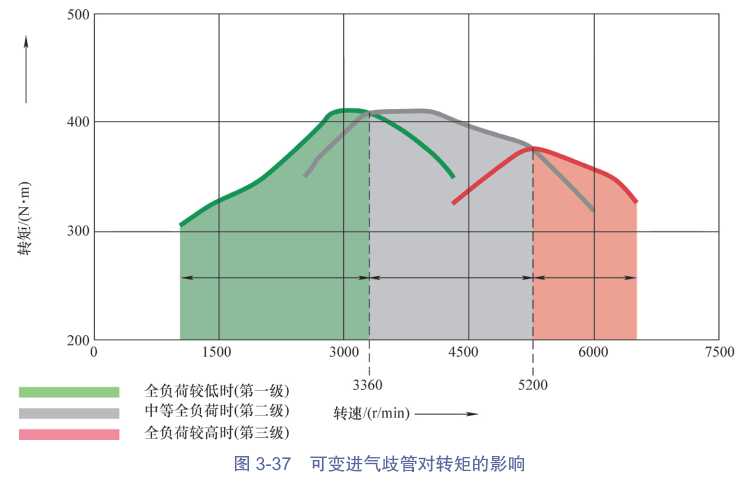

由于在整個轉速范圍內的最大轉矩主要取決于進氣歧管長度及其截面積，所以新型的三級可變進氣歧管能在整個轉速范圍內產生接近最佳化的轉矩特性曲線。根據發動機轉速的不同，轉速不同時分別使用不同的“振蕩管”長度。圖 3-37 所示為進氣歧管長度 / 截面積與發動機轉速的關系，以及三級可變進氣歧管所實現的轉矩特性曲線。

如圖 3-38 所示，用于控制可變進氣歧管和二次空氣系統的真空由兩個真空儲存罐來供應。進氣歧管內的真空由單向閥來排空。

二次空氣系統

由于在冷起動及預熱階段混合氣濃度較高，所以在這段時間內，廢氣中未燃燒的碳氫化合物成分占比較高。在發動機工作過程中，由于未達到三元催化轉化器的正常工作溫度，以及氧傳感器的混合氣狀態信息等方面的原因，三元催化轉化器無法處理過多的碳氫化合物。如圖 3-39 所示，如果將空氣送至排氣門的后部，就可以增加廢氣中氧氣的濃度，于是 HC 和 CO 就會再次氧化（再次燃燒）。這個燃燒過程又幫助加熱了三元催化轉化器，使得三元催化轉化器更快地達到工作溫度。如圖 3-40 所示，二次空氣系統主要由二次空氣泵V101、兩個組合閥 A + B 以及二次空氣進氣閥 N112 等部件組成。

1. 二次空氣進氣閥 N112

如圖 3-41 所示，二次空氣進氣閥是一種電控氣動閥，該閥由多點噴射（Motronic）控制單元來接通，用于控制組合閥。要想打開組合閥，必須得釋放出真空儲存罐內的真空壓力，而關閉該閥必須得釋放出大氣壓力。

2. 組合閥

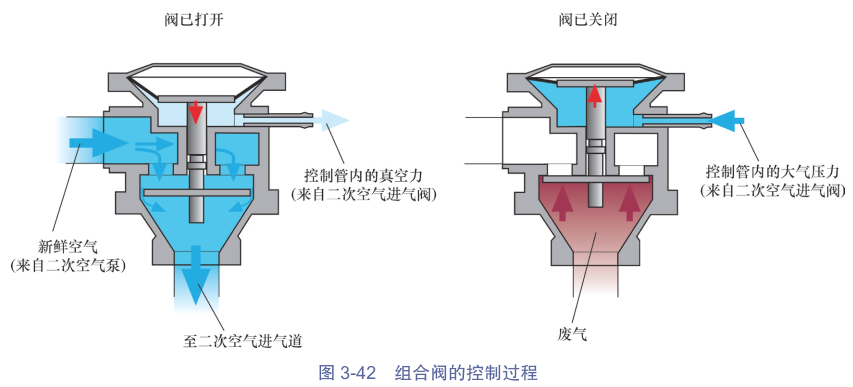

如圖 3-42 所示，組合閥用螺栓擰在缸蓋的二次空氣進氣道內。由于來自二次空氣進氣閥的真空力的作用，從二次空氣泵到缸蓋的二次空氣道之間的空氣通路就被打開了。同時，組合閥還能防止熱的廢氣進入并損壞二次空氣泵。

3. 二次空氣泵 V101

如圖 3-43 所示，Motronic 控制單元起動二次空氣泵繼電器 J299 來給二次空氣泵V101 的電動機供電，將要混入廢氣中的新鮮空氣由二次空氣泵從空氣濾清器箱體內抽入并由組合閥放出。

奧迪 A8 中的二次空氣泵本身就配有自己的空氣濾清器，二次空氣泵與發動機空氣濾清器殼體集成在一起并抽入未經過濾的空氣。二次空氣系統在冷卻液溫度為0 ~ 55℃之間時才工作。二次空氣泵繼電器 J299 和二次空氣閥 N112 是同時起動的。如圖 3-44 所示，當電動機抽入一定量的空氣后（這個信息由空氣流量計提供），該系統就被關閉了。在以怠速轉速運行時，這種情況發生在約 60 ~ 90s 后。奧迪A6 中的二次空氣泵沒有空氣濾清器，該泵固定在縱梁上，它從空氣濾清器箱體中抽入已經過濾的空氣。
