【車輛信息】

車型：邁騰1.8T

故障：車輛行駛中發生事故，底盤托底后油底殼與路面障礙物發生碰撞導致油底殼、機油泵損壞，更換機油泵油底殼后，出現發動機啟動困難、啟動后發動機抖動嚴重現象。

【故障分析和檢修過程】

1、使用VAS5052A檢測，有如下故障，熄火后可以清除，啟動后不能清除。0

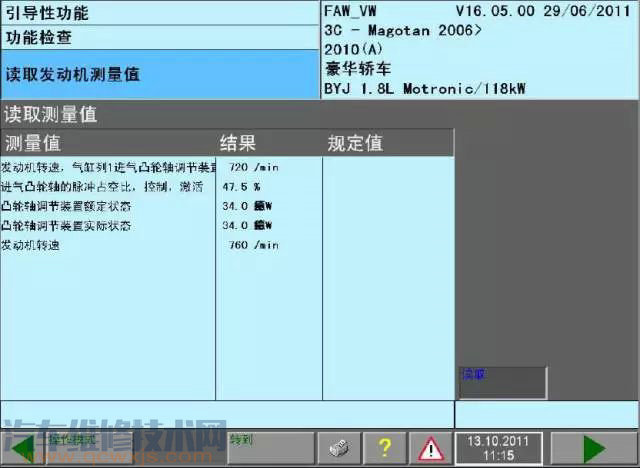

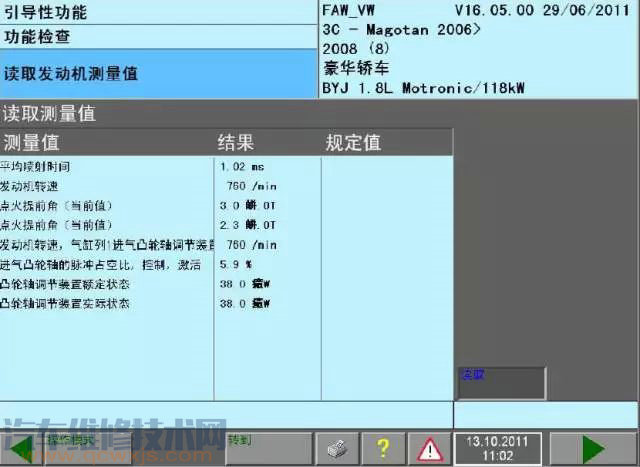

2、讀取數據流

怠速時，正常車與故障車進氣凸輪軸脈沖占空比相差較大，正常車為5.9%，故障車位47.5%；加速時正常車凸輪軸調節裝置狀態隨發動機轉速產生變化，而故障車由于進入應急模式，而不變化，熄火后清除故障碼，有變化，但數值與正常差相差較大。

3、由此判斷故障點在正時記號錯誤，影響正時記號錯誤的因素有：

凸輪軸調節裝置故障(引起原因：N205電磁閥工作異常；凸輪軸調節控制閥機械故障；機油壓力不足等)

鏈條記號錯誤，由于碰撞或安裝等原因?qū)е鲁霈F(xiàn)錯誤。

4、執行元件診斷檢查N205電磁閥工作正常，檢查凸輪軸調節控制閥無發卡現象，與其他車替換以上兩元件測試，故障依舊。

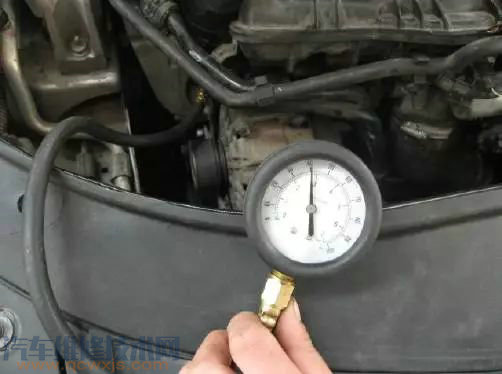

5、檢測機油壓力，發動機溫度80度以上機油壓力2.8bar，正常。

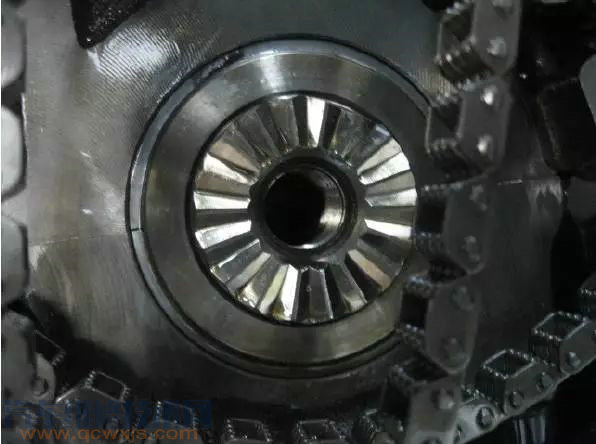

6、拆解正時鏈條檢查，發現曲軸正時鏈輪與曲軸記號錯誤。

7、更換正時鏈輪，重新安裝正時部分，故障排除。

故障原因分析：由于正時鏈輪位置不正確導致鏈條記號錯誤，出現凸輪軸位置傳感器與發動機轉速傳感器布置位置錯誤故障碼。

故障處理方法：更換正時鏈輪，安裝正時鏈條故障排除。
