關鍵詞:組合儀表、黑屏、CAN線、氛圍燈
故障現象
一輛2021年生產的上汽大眾ID.4X純電動SUV,行駛里程1500km。用戶反映該車組合儀表黑屏,導航顯示屏車輛數據顯示異常。
檢查分析
維修人員接通點火開關,發現組合儀表的確黑屏,導航顯示屏車輛數據沒有顯示(圖1)。嘗試長按導航的啟動按鈕重啟導航主機,故障依舊。

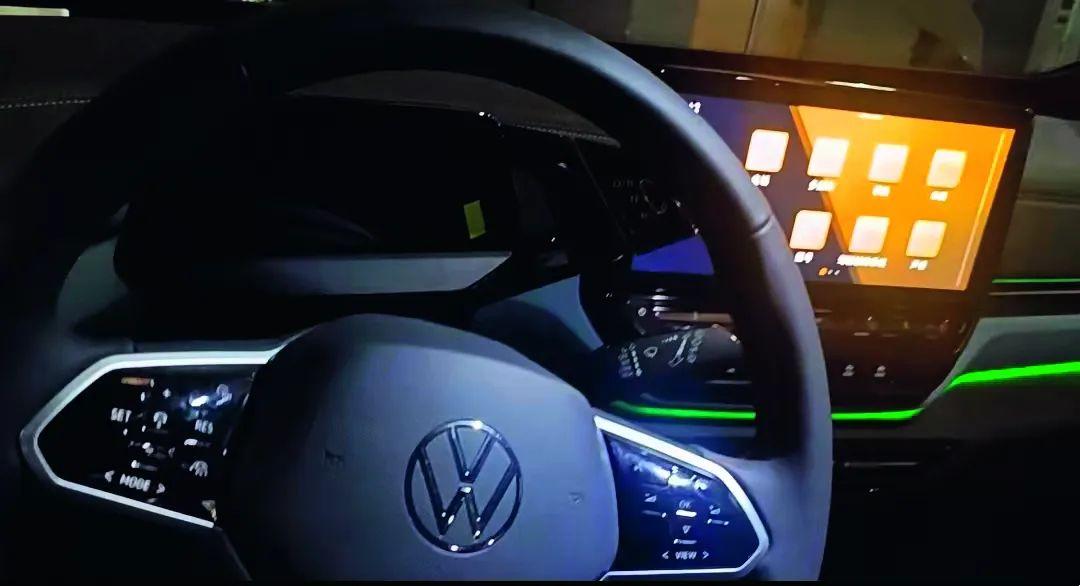

圖1 組合儀表黑屏、導航顯示屏無數據
斷開低壓蓄電池的負極線等待30min,再次連接負極線后發現組合儀表還是黑屏。使用故障診斷儀6150E檢測,發現多個控制單元存在故障碼,但是故障碼不一定與組合儀表黑屏有關。其中網關存在故障碼“U10AA00——數據總線顯示/操作有故障(主動/靜態)”。
查看電路圖得知,該車組合儀表由儀表板左側下方的SC19熔絲經組合儀表的T13/7端子和T13/8端子供電,組合儀表的T13/5端子和T13/6端子連搭鐵。
儀表的顯示/操作CAN線中,CAN_HIGH(CAN高線)由組合儀表的T13/4端子連接到網關的T40/2端子,CAN_LOW(CAN低線)由組合儀表的T13/3端子連接網關的T40/1端子。
根據電路圖及網關故障碼的含義,初步分析故障與CAN數據線有關。拔下組合儀表的插接器,測量插接器的供電與搭鐵之間的電壓正常,表明故障不是由于供電搭鐵造成的問題。
檢查CAN高線與搭鐵的電壓為13.78V,而CAN低線與搭鐵的電壓為13.1V(圖2),明顯不正常,說明CAN高線和CAN低線分別對正極短路。

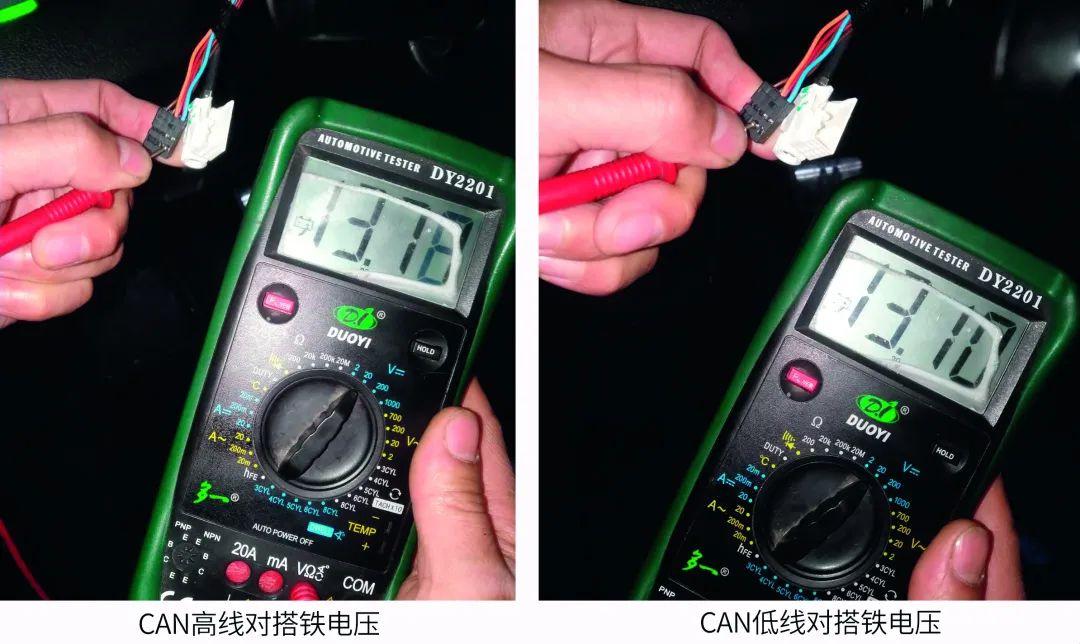

圖2 測量CAN線對搭鐵電壓
查看顯示/操作CAN線的電路圖,發現顯示/操作CAN線從網關出來后,還連接了電子通訊信息設備1控制單元及儀表板前方的氛圍燈L231。懷疑故障有可能是電子通訊信息設備1控制單元或儀表板前方的氛圍燈L231的內部供電與CAN線短路,或者CAN線與正極線短路。
經檢查發現,儀表板前方的氛圍燈L231不亮,拆卸氛圍燈插接器發現內部進水導致氛圍燈損壞(圖3)。在沒有插接氛圍燈插接器的狀態下,連接組合儀表插接器,組合儀表顯示恢復正常。

圖3 氛圍燈插接器進水導致氛圍燈損壞
故障排除
清理進水的氛圍燈插接器,更換儀表板前方的氛圍燈,故障排除。
