氣缸壓力表使用方法
氣缸壓力表檢測氣缸壓力的方法是:1、發動機運轉至正常溫度,水冷發動機水溫75-95℃;2、拆除全部火花塞或噴油器(柴油機);3、把節氣門和阻...

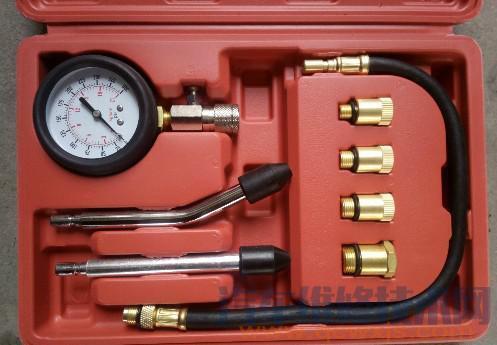

氣缸壓力表是一種專門用于檢查氣缸內氣體壓力大小的量具。
啟動發動機并運轉至正常工作溫度,旋下所測氣缸的火花塞(汽油發動機)或噴油器(柴油發動機)。
汽油發動機必須將節氣門和阻風門完全打開,把氣缸壓力表的錐形橡膠圈壓緊在火花塞座孔上,柴油發動機必須采用螺紋接口式氣缸壓力表,將氣缸壓力表螺紋接口旋入噴油器座孔內。
用啟動機帶動曲軸旋轉3 ~5s,使發動機轉速保持在150--180 r/min(汽油機)或500 r/min(柴油機),此時氣缸壓力表所指示的壓力值即為該缸的氣缸壓縮壓力。
按下氣缸壓力表上的放氣閥,則表針回零。
實際測量時,每個氣缸應重復2-3次。

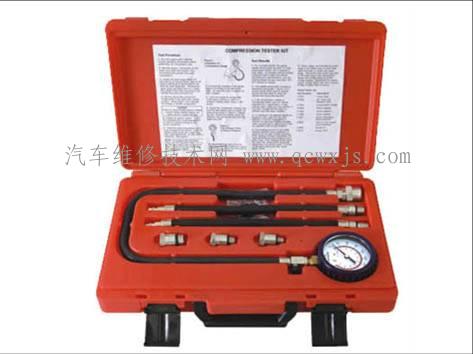

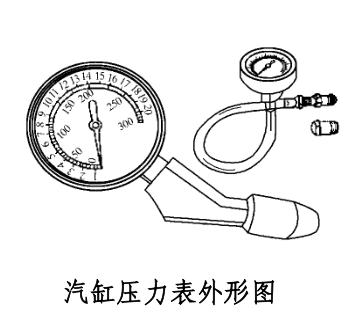

接頭有兩種形式。一種為螺紋接頭,可以擰緊在火花塞上或噴油器羅紋孔中;另一種為錐形或階梯型的橡膠接頭,可以壓緊在火花塞或噴油器的孔上,接頭通過導管與壓力表相通。
導管也有兩種:一種為軟導管,一種為金屬硬導管,軟導管用于螺紋管接頭與壓力表的連接。硬導管用于橡膠接頭與表頭的連接。
(1)起動發動機.運轉到發動機水溫升至80C左右時停止。
(2)用壓縮空氣吹凈火花塞外部的塵土,拆下各缸火花塞·打開節氣門和阻風門。
(3)排除氣缸內的廢氣,將氣缸壓力表的橡皮頭放在第一缸火花塞孔上,用力壓緊。
(4)用起動機或手搖柄迅速轉動曲軸,轉速約為180r/min.記下壓力表讀數,測試記錄2-3次.然后依次測量其余各缸。
(5)氣缸壓力低于標準(解放CA141型和東風EQ140型汽車發動機的氣缸壓力不低于。0.833Mpa)時,可向活塞頂部加入20--30g的新潤滑油,.再試壓力,若明顯上升,則表示活塞環磨損,若壓力不變,則表明氣門或氣缸墊漏氣。
附:
氣缸壓力表的檢查
(1)外表有無損壞
(2)密封面是否良好
(3)表針讀數的檢查
氣缸壓力表的作用:
檢查發動機氣缸內的壓力是否符合標準值
