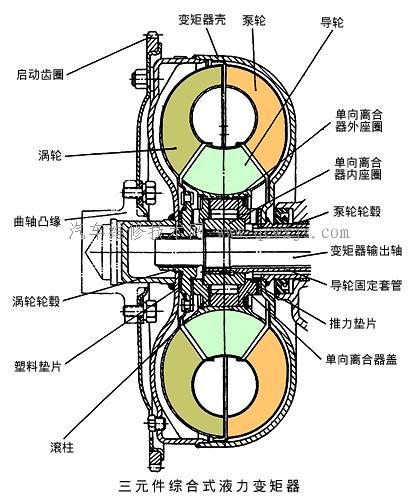

三元件綜合式液力變矩器

即由泵輪、渦輪和導輪三個主要元件組成 的液力變矩器。

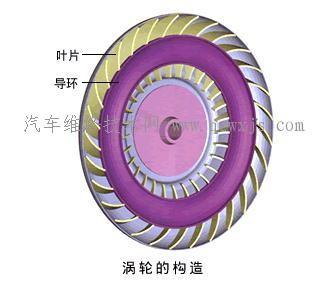

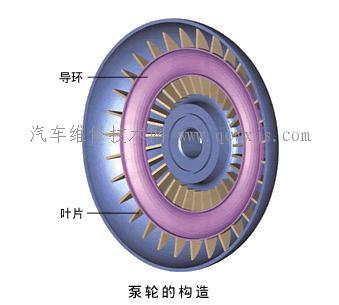

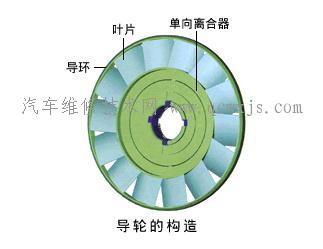

（1）構造

;

（2）單向離合器

單向離合器作用是只允許導輪單向旋轉，不允許其逆轉。

（汽車維修技術網 原創 http://www.011315.cn/)

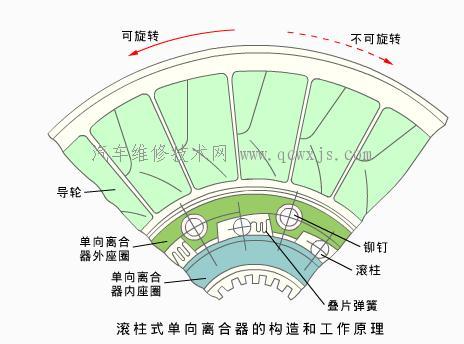

① 滾柱式單向離合器的構造和工作原理

導輪逆時針旋轉時，滾柱向外座圈和內座圈形成的楔形槽的寬槽處滾動，滾柱與外座圈（包括導輪）一起繞內座圈滾動。導輪順時針旋轉時，滾柱向楔形槽窄槽處滾動，從而阻止外座圈（包括導輪）的滾動。

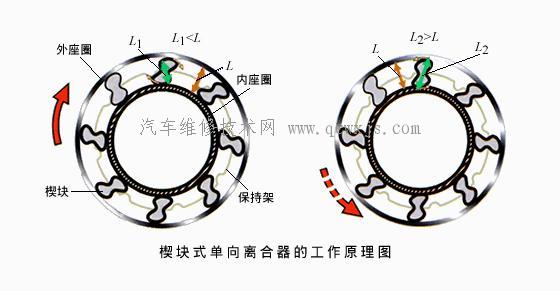

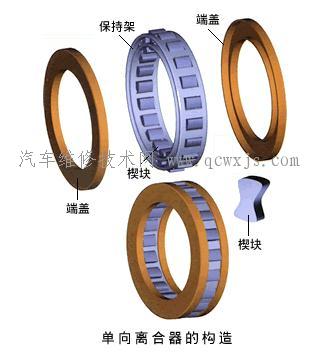

② 楔塊式單向離合器的構造和工作原理

楔塊式單向離合器的工作原理 是，內座圈固定，當外座圈順時針旋轉時，楔塊順時針旋轉，L₁<L，外座圈可相對楔塊和內座圈旋轉；反之，當外座圈逆時針旋轉時，楔塊逆時針旋轉，L₂>L，楔塊阻止外座圈旋轉。
