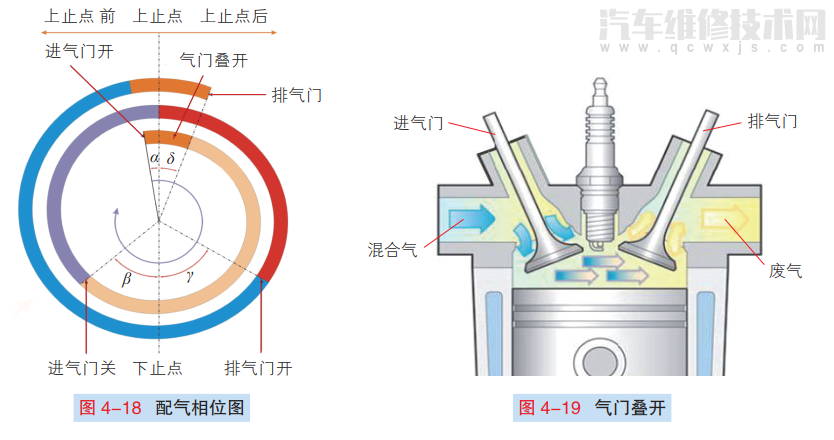

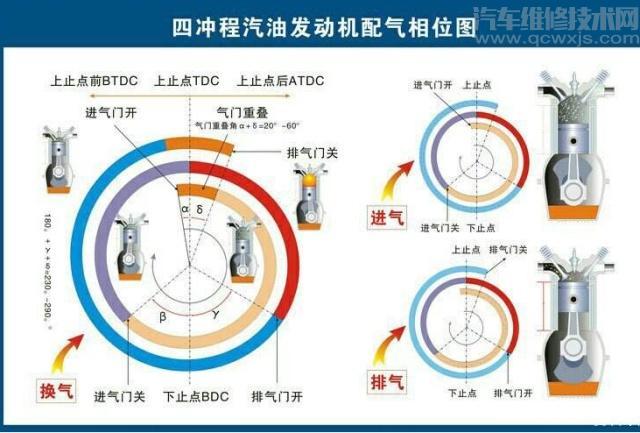

發動機運轉時每個行程所占時間很短，為此，氣門的開啟和關閉時刻通常不在上、下止點處，采用提前打開和遲后關閉的辦法來延長進、排氣時間。為了清楚地表達氣門提前打開和遲后關閉的時間，采用曲軸轉角來表示的進、排氣門的開啟時刻和開啟延續時間，即配氣相位。通常用環形圖來表示配氣相位的關系，即配氣相位圖。配氣相位圖如圖所示。

進氣門提前打開可以減小進氣阻力，當活塞從上止點下行時，氣門已經有了大的進氣通道。從進氣門開到上止點曲軸所轉過的角度稱為進氣提前角，記作 α。α 角一般為10°~30°。進氣門遲閉可以利用進氣氣流的慣性多進氣，增加進氣量。從進氣行程下止點到進氣門關閉曲軸轉過的角度稱為進氣遲后角，記作 β。β 角一般為 40°~80°。

 排氣門早開可以使排氣行程開始時氣門有較大開度 , 減少排氣阻力。從排氣門開啟到下止點曲軸轉過的角度稱為排氣提前角，記作 γ。γ 角一般為 40°~80°。排氣門遲閉可以利用排氣氣流的慣性多排氣 , 排氣門要遲閉。從上止點到排氣門關閉曲軸轉過的角度稱為排氣延遲角，記作 δ。δ 角一般為 10°~30°。

如圖 4-19 所示，由于進氣門的早開、排氣門的遲閉，使進排氣門有同時開啟的情況，進排氣門同時開啟所對應的角稱氣門重疊角，其大小為 α 與 δ 之和。
