汽車自動空調數據流分析

07-30

1. 汽車空調（A/C）壓力

A/C壓力為數值參數，單位為kPa，也有用psi（1psi=6.89kPa）。A/C壓力的變化范圍為170~3170kPa，其數值是由ECU根據高壓側壓力傳感器的信號計算得出的，表示的是空調制冷劑在高壓側的壓力。

在某些車型中，與空調壓力相關的參數還有如下幾種：

（1）A/C壓力（狀態參數）; 參數顯示方式有正常或偏離，該A/C壓力狀態參數由A/C系統高壓側的壓力開關提供，該參數反映制冷系統中壓力正常或偏高。當參數值偏高時，空調ECU將會停止A/C系統的工作。

（2）A/C壓力（電壓表示）; 為數值參數，變化范圍為0~5.12V。在A/C系統的高壓側，有一個檢測壓力的傳感器，用于將高壓側的壓力轉換為電壓信號，并輸送給空調ECU。

電壓值高，表示的壓力也高。本參數是傳感器信號在檢測儀上的顯示。

（3）A/C壓力低;;為狀態參數，顯示方式有YES或NO。一些汽車的空調系統中，裝有一個低壓開關，當制冷管路中的壓力降至低于最小限定值時，該開關就斷開。在制冷系統壓力正常時，A/C壓力低時參數值為NO，如果該參數值為YES，表示制冷系統內壓力已低于最低限定值，空調ECU會斷開壓縮機電磁離合器，使空調壓縮機停止工作。

（4）A/C壓力高;;為狀態參數，顯示方式有YES或NO，表示A/C壓力開關是閉合（正常位置）還是斷開。當A/C壓力過高時，A/C壓力開關斷開，并將此信號輸送至空調ECU。ECU接收到A/C壓力開關斷開信號后，就會斷開A/C繼電器，使A/C壓縮機停止工作。

（5）A/C高壓側; 該參數為數值參數，變化范圍為15~420psi。A/C高壓側參數顯示的是制冷劑的壓力，反映了A/C壓縮機給發動機增加的負荷量。此壓力參數通過傳感器轉換為電壓值后輸送給空調ECU，用于調整發動機怠速和控制冷卻風扇。

（6）A/C高壓側（電壓表示）;;該參數為數值參數，變化范圍為0~5V。A/C高壓側參數顯示的是制冷劑的壓力，反映了A/C壓縮機給發動機增加的負荷量。空調ECU根據此信號調整發動機怠速和控制冷卻風扇。

2. 制冷劑壓力傳感器

制冷劑壓力是一個數值參數，單位為kPa，其變化范圍為150~3500kPa。制冷劑壓力表示空調ECU根據高壓側壓力傳感器送來的信號，計算得出的制冷劑高壓側的壓力。當制冷劑壓力過高時，制冷劑壓力開關斷開，顯示OFF；當制冷劑壓力正常時，制冷劑壓力開關閉合，顯示ON。

3. 緊急情況空調切斷

當汽車遇到緊急情況時，空調切斷信號顯示為激活，平時汽車正常行駛時該信號顯示為未激活。例如，當發動機出現故障處于應急運行狀態時，或發動機冷卻液溫度超過120℃時，均被視為緊急情況。

4. 汽車空調（A/C）請求

A/C請求為狀態參數，其顯示方式為YES或NO。A/C請求狀態參數表示空調ECU控制A/C請求輸入電路的狀態。該參數顯示為YES時，表示A/C開關已接通，或車身控制模塊（BCM）已指令A(yù)/C系統工作。在某些情況下，即使A/C開關接通，壓縮機電磁離合器也有可能并沒有通電工作，這是因?yàn)殡娐分羞€有其他開關或傳感器信號阻止空調ECU接通壓縮機電磁離合器。A/C請求參數僅表示A/C開關已經接通，或當所有必要條件均滿足時，空調ECU已指令A(yù)/C系統工作。

5. 汽車空調離合器

A/C離合器是空調壓縮機工作狀態的反饋參數，發動機ECU根據A/C離合器的反饋信號來顯示空調壓縮機的工作狀態。A/C離合器顯示和空調壓縮機的工作狀態如下表。

A/C離合器通電接合時，空調壓縮機工作，此時發動機負荷增大。發動機ECU會根據A/C離合器的信號，對噴油時間和點火時間進行修正。通常是噴油時間（脈寬）增大，點火時間提前（提前角加大）。

有些車型會同時提供A/C請求和A/C離合器兩參數讀數值，兩參數一起變化（同時為ON或OFF），除非是ECU使儀表板的控制無效。有些車型僅提供A/C請求參數，沒有A/C離合器反饋信號。

6. 汽車空調風扇請求

A/C空調風扇請求也是一個狀態參數，該參數的顯示內容為YES或NO。A/C空調風扇請求參數反映ECU是否指令發動機冷卻風扇工作。

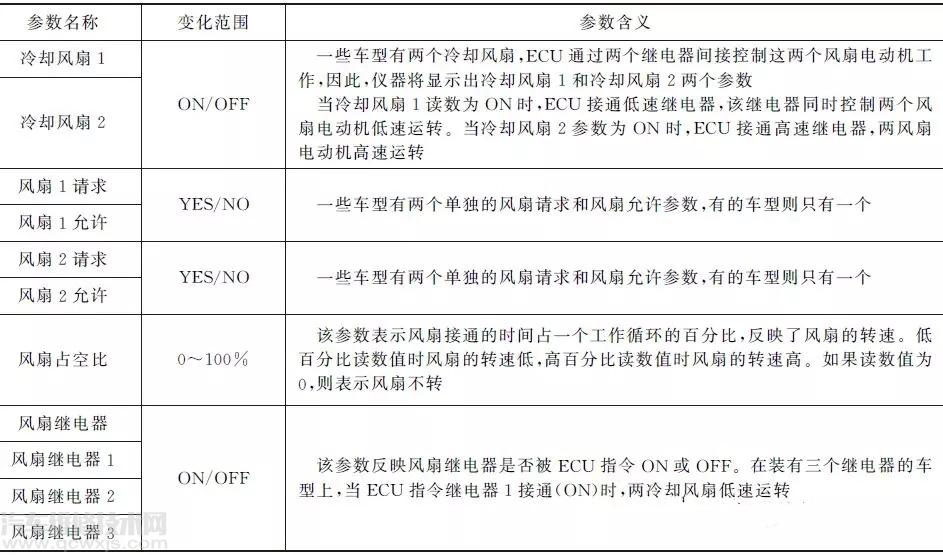

當制冷系統高壓側的壓力開關觸點閉合時，就會將信號輸入發動機ECU。此時，冷凝器風扇控制參數為ON，其他狀態下此參數為OFF。有些車型的汽車空調系統，與空調風扇相關的參數還有下表中所列的幾種：

案例精解

案例1：2014年款大眾高爾夫轎車行駛中空調不工作

故障現象：

一輛2014年款第七代高爾夫1.4T轎車，發動機型號為CSTG，行駛里程約為7700km。該車怠速運轉時空調能夠正常工作，但是在車輛正常行駛時空調不制冷。另外，根據駕駛?cè)朔从常撥噧x表上曾出現過“制動助力失效”的提示。

故障診斷：

接車后，用VAS6150故障診斷儀檢測各系統，均顯示正常，且無故障碼存儲。對車輛怠速工況下的空調系統進行了常規檢測，如系統壓力、出風口溫度等，也沒有發現異常。

由于故障現象只出現在車輛行駛中，也就是加速踏板處于踩下的狀態，而且儀表臺上曾出現過“制動助力失效”的提示，因此，在試車過程中，對發動機數據組中真空助力器的真空壓力進行重點監測，并將相關數據與正常車輛進行對比，如下圖所示。

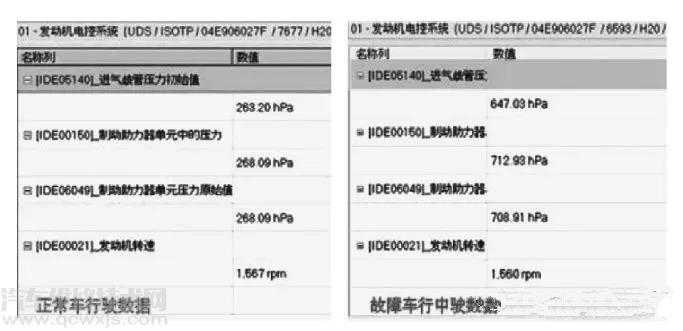

真空壓力數據流對比;▲

通過觀察真空壓力數據流發現，在行駛過程中，故障車制動助力器單元中的壓力偏高，讀取空調控制單元內壓縮機關閉條件的數據流（下圖），顯示“來自發動機控制單元（ECM）通過CAN的關閉”；

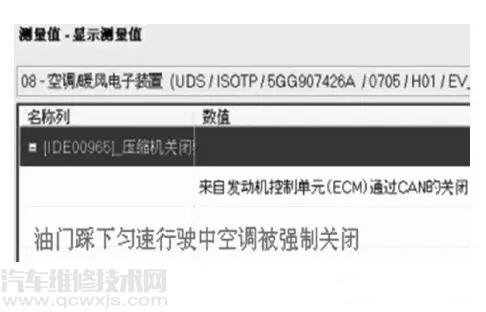

故障車空調壓縮機被強制關閉時的數據流;▲

松開油門踏板，并掛空擋滑行，空調控制單元內壓縮機關閉條件的數據流（下圖）顯示“壓縮機啟用不存在關閉條件”，空調恢復正常。通過數據對比基本可以確定導致該車的故障原因有：制動真空壓力傳感器及其線路、真空助力管路存在泄漏。

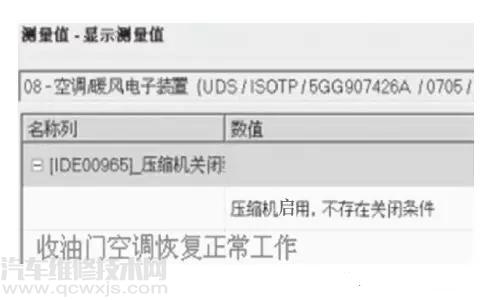

故障車空調壓縮機啟用時的數據流;▲

為核實故障原因，進一步檢查制動真空助力系統，壓力傳感器及線路正常，相關管路也無泄漏情況。使用專用工具VAS6721真空測試儀對故障車輛與正常車輛進行真空度對比檢測。通過檢測發現，怠速狀態下，故障車輛真空助力系統的真空度雖然略高于正常車輛，且存在一定的波動，但也在正常范圍值之內；發動機熄火5min后，故障車輛真空助力系統的真空度降為0，系統不能保壓，顯然真空助力器本身存在泄漏問題。

由于真空助力器壓力泄漏導致助力系統工作異常，嚴重情況下會造成真空助力失效。車輛在行駛過程中，如果出現此類故障，就會很容易引起交通事故、影響行車安全。因此，車輛行駛過程中，當發動機控制單元檢測到真空壓力無法保證充足的真空助力壓力時，就會強制關閉空調系統，以降低發動機負荷或者提高真空助力器內部真空壓力，以保證行車安全。這就是本故障案例，“制動助力失效”導致空調不制冷的原因所在。

故障排除：更換真空助力器后，故障被徹底排除。

案例2：2014年款豐田RAV4越野車空調系統不制冷

故障現象：

一輛2014年款豐田RAV4越野車，行駛里程2971km，排量2.5L，驅動方式為前置四驅AT。駕駛?cè)速徿?個月，用作上下班和周末休閑，城市路況占70%，鄉村和高速路況占30%。駕駛?cè)私瞻l(fā)現空調制冷不足，有時還出自然風，于是來廠檢查。

故障診斷：

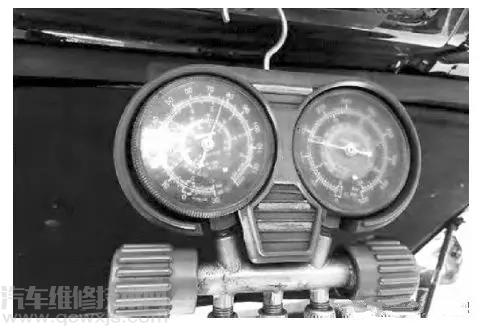

接車后經檢查發現空調濾芯正常，無堵塞；散熱器外部無臟污堵塞；GTS數據制冷劑壓力為0.8MPa，滿足空調工作條件；空調泵皮帶正常轉動，順暢；用手轉動泵感覺沒有過多阻力。調取空調系統DTC，如下圖所示，接入壓力表發現開空調A/C開關前后高低壓壓力相近，沒有任何反映，再次試驗，高壓升至1.1MPa后就不再增加，遠遠低于1.37~1.57MPa的標準值，顯然空調泵的壓縮系統沒有工作。

如下圖所示讀取數據，當打開A/C開關后，電磁閥電流由0增加到0.82A，但空調高壓側的壓力最高到1.1MPa，而且蒸發箱溫度不降反升。對于變排量泵來說，電磁閥的工作是直接影響壓縮機排量和工作效率的，顯然是排量控制機構出了問題。

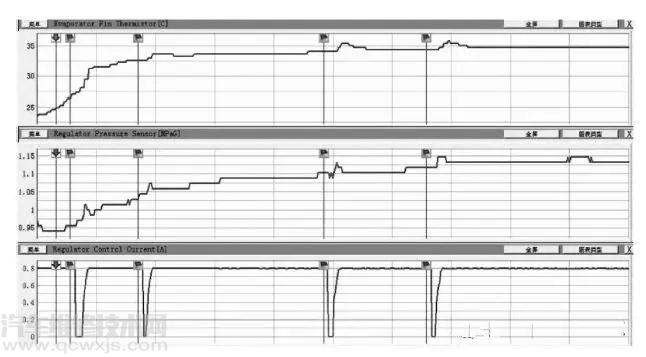

讀取數據;▲

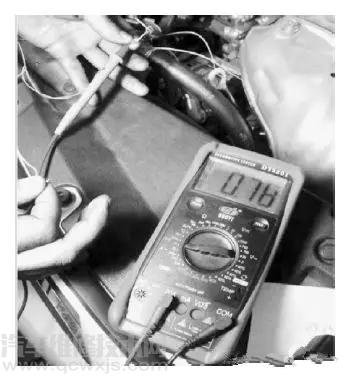

測量電磁閥電阻為10.2Ω，正常。將電流表串聯在壓縮機控制電磁閥線路中，打開A/C開關對比電流表顯示診斷儀的數值，基本一致（下圖），說明空調放大器和線路正常。于是判斷為壓縮機電磁閥卡死或斜盤角度調節機構不能動作導致空調不制冷。

故障排除：

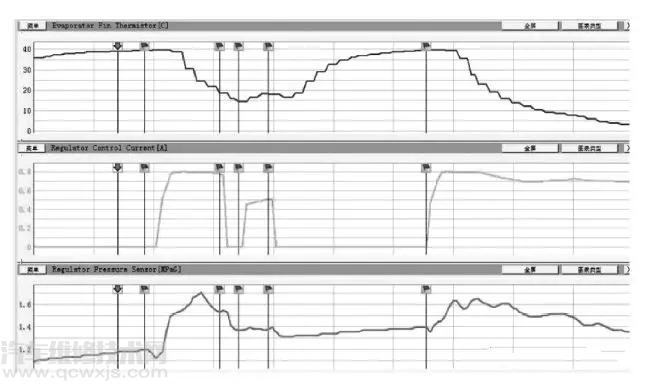

更換空調壓縮機，換后空調制冷正常，數據也正常，如下圖所示。打開A/C開關，電磁閥電流逐漸增加，空調系統開始工作，蒸發箱溫度逐漸下降到7℃，系統恢復正常工作。
