點火提前角的含義

提前點火是活塞到達壓縮上止點之前火花塞跳火，點燃燃燒室內的可燃混合氣，從點火時刻起到活塞到達壓縮上止點，這段時間內曲軸轉過的角度稱為點火提前角。

數據流分析點火提前角
點火提前角是一個數值參數，它表示由微機控制的總點火提前角(包含基本點火提前角），其變化范圍為一90度?90度。在發動機運轉過程中，點火提前角參數的數值取決于發動機的工況及有關傳感器的信號，通常在10度? 60度之間變化。
在進行數值分析時，應檢查該參數能否隨發動機工況不同而變化。
通常在發動機怠速運轉時該參數為15度左右；
發動機加速或中高速運轉時，該參數增大。http://www.011315.cn/
如果該參數在發動機不同工況下保持不變，則說明微機有故障，也可以用正時燈檢測發動機點火提前角的實際數值，并與該參數進行比較。如果發現實際點火提前角和該參數不符， 說明曲軸位置傳感器安裝位置不正確，應按規定進行檢查和調整。

電子控制點火系統點火提前角的控制方法

電子控制點火系統通過各種傳感器信號感知多種因素對點火提前角的影響，使發動機在轉速和負荷發生變化時獲得最佳的點火提前角，與機械式和真空式點火提前角調整裝置相比，電子控制點火系統更為精確，是點火系統發展的一次飛躍。

（汽車維修技術網 原創 http://www.011315.cn/)

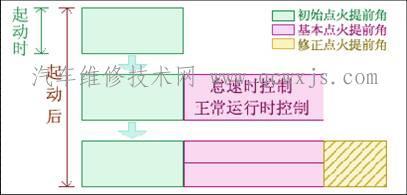

電子控制點火系統從起動工況和正常工況對點火提前角進行控制，下面是點火提前角的控制方法:

1、起動工況控制

起動工況時，進氣管絕對壓力傳感器信號或空氣流量計信號不穩定，ECU無法正確計算點火提前角，一般將點火時刻固定在設定的初始點火提前角。當ECU檢測到發動機處于起動工況時，就按預置的初始點火提前角控制各缸點火，此時利用的控制信號是發動機轉速信號（Ne信號）和起動開關信號（STA信號）。初始點火提前角的設定根據發動機而異，一般為壓縮上止點前10度曲軸轉角左右。http://www.011315.cn/

2、發動機正常運行工況
怠速運轉
ECU根據節氣門位置傳感器信號（IDL信號）、發動機轉速傳感器信號（Ne信號）和空調開關信號（A/C信號）確定基本點火提前角。
怠速以外工況
ECU根據發動機的轉速和負荷（單位轉數的進氣量或基本噴油量）確定基本點火提前角，并根據實際傳感器測得的信號對點火提前角進行修正，主要包括暖機修正、過熱修正、怠速穩定修正、空燃比反饋修正等。
ECU會根據傳感器測得的參數值對點火提前角實時控制，并通過設置點火提前角限值調整功能，限制實際點火提前角不超過設定的允許值。
