技術背景

2016年第15周開始，Q3PA 投產，配備橫置EA888 Gen3發動機。近期反饋，Q3PAGen3發動機（DBR、DBS）同B8PA/Q5PA （CUJ/CUH）一樣，存在凸輪軸軸承橋磨損問題。

故障現象

車輛抖動，OBD燈報警。

故障診斷

使用診斷儀檢查，01通道中有故障碼存儲：凸輪軸位置/曲軸位置傳感器分配不正確。如下圖所示。

拆下凸輪軸軸承橋，可見明顯磨損，如下圖所示。

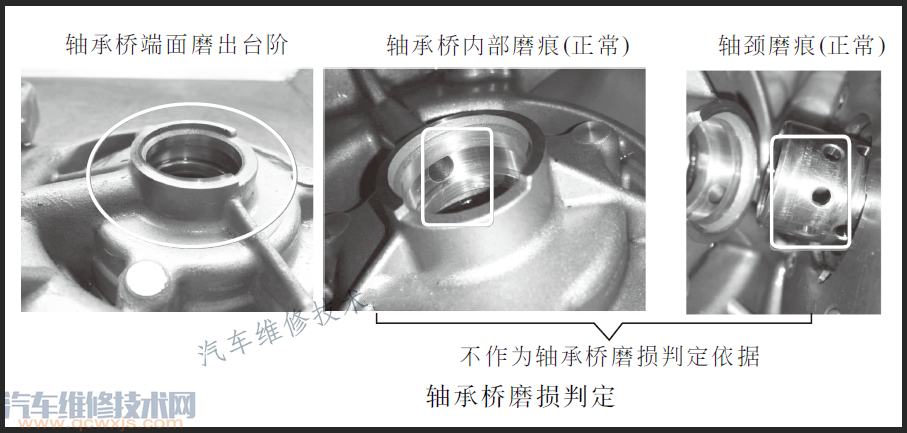

該故障是由凸輪軸軸向竄動引起的。凸輪軸軸向竄動引起軸承橋端面磨損，可見明顯臺階；軸承橋內部及軸頸磨痕屬于正常現象，不能作為故障判定依據。軸承橋磨損判定如下圖所示。

故障排除：更換發動機總成。

注意：

車輛里程均很短，一般都在5000km以內，所有條件均滿足（故障碼、凸輪軸軸承橋磨損）才能執行上述方案排除故障。
