在汽車空調系統中,一種類型采用單獨的冷卻液溫度傳感器,另一種類型通過發動機ECU獲得冷卻液溫度信號。

冷卻液溫度傳感器位置
冷卻液溫度傳感器作用:
①測量熱交換器芯溫度,修正混合門的位置。
②保護功能。
防止發動機尚在高溫狀態時壓縮機工作。
③控制鼓風機。
(汽車維修技術網 原創 http://www.011315.cn/)
在冷卻液溫度低時,起動鼓風機的預熱控制。
汽車空調系統的冷卻液溫度傳感器一般安裝在暖風裝置里面,自動空調系統中的冷卻液溫度傳感器采用的也是負溫度系統的熱敏電阻。冷卻液溫度傳感器能檢測冷卻液溫度并將相應的信號傳送至空調控制器,此信號在發動機冷機時,用來進行暖機控制。其電路如圖所示。

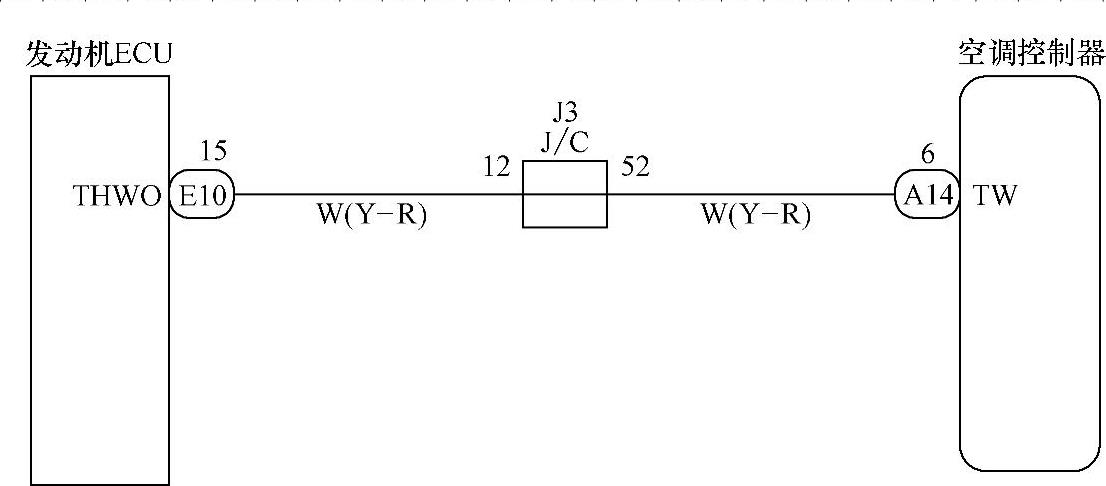

冷卻液溫度傳感器的電路
