滑動電阻式節氣門位置傳感器結構原理

滑動電阻式節氣門位置傳感器，又稱線性輸出式節氣門位置傳感器、可變電阻式節氣門位置傳感器、電位計式節氣門位置傳感器。目前雙可變電阻式節氣門位置傳感器正被大量應用到汽車中。

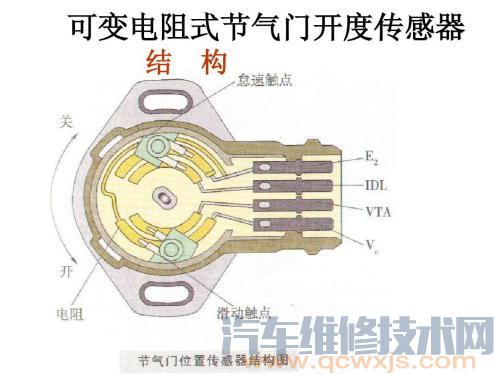

滑動電阻式節氣門位置傳感器結構

滑動電阻式節氣門位置傳感器為三線式傳感器，其中兩個針腳處于電阻的兩端，并作為電源端子和搭鐵端子由發動機ECU提供5V電壓，第三個針腳連接于滑動觸點。節氣門軸與觸點（或稱觸頭）聯動，節氣門轉動時，滑動觸點可在電阻上移動，引起滑動觸點電位的變化，利用電阻的變化將節氣門位置信號轉換成電壓值。因?yàn)檫@個電壓呈線性變化，所以也稱為線性輸出式節氣門位置傳感器。根據這個線性電壓值，ECU可感知節氣門的開度，使ECU進行噴油量修正。www.011315.cn

滑動電阻式節氣門位置傳感器的檢測

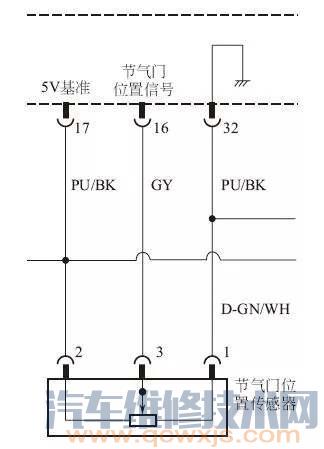

2013款別克凱越車系節氣門位置傳感器電路如下圖所示。


發動機控制模塊給節氣門位置傳感器提供5V參考電壓電路，并向低參考電壓電路提供接地。節氣門位置傳感器所提供的信號電壓隨節氣門開度的變化而變化。節氣門位置傳感器信號電壓在怠速運行時小于0.5V。節氣門位置傳感器電壓在怠速運行時一般接近0V，但可能高達0.5V。在節氣門全開（WOT）時，節氣門位置傳感器電壓應增加到4V以上。

滑動電阻式節氣門位置傳感器的檢測方法如下：
① 關閉點火開關，斷開節氣門體總成上的線束接頭。

② 測量節氣門位置傳感器5V參考端子2#和低壓參考端子1#之間的電阻是否在5.0～5.3kΩ。如果電阻不在規定范圍內，則更換節氣門體總成。

③ 測量節氣門體總成器信號端子3#與低壓參考端子1#之間的電阻。在全范圍內檢測節氣門傳感器。電阻應在2.5～6.8kΩ間變動，并無任何高峰或低谷。如果電阻不在規定范圍內或不穩定，更換節氣門體總成。

④ 用5V電壓和接地對節氣門傳感器的適用端端子進行連接，檢測信號端子與低壓參考端子間的電壓。在全范圍內檢測節氣門傳感器。電壓應在0.6～4.7V間變動，并無任何高峰或低谷。如果電壓不在規定范圍內或不穩定，更換節氣門體總成。

雙可變電阻式節氣門位置傳感器

雙可變電阻式節氣門位置傳感器中兩個傳感器一般組合安裝，當一個傳感器發生故障時能及時被識別，增加了系統的可靠性。從兩個傳感器輸出信號的變化關系來看，有反相式、同相式兩種。同相式又可分為同斜率線性變化和不同斜率線性變化兩種。www.011315.cn

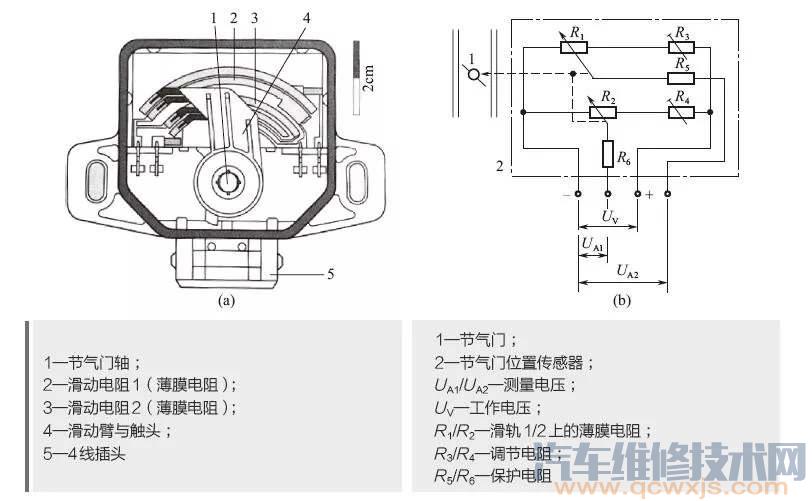

BOSCH公司雙可變電阻式節氣門位置傳感器結構及內部電路如下圖所示。


節氣門軸上的雙軌道節氣門位置傳感器用來監控節氣門準確開度，節氣門位置傳感器（兩個電位計）的滑片與節氣門同軸。當節氣門轉動時，電位計滑片同步轉動。

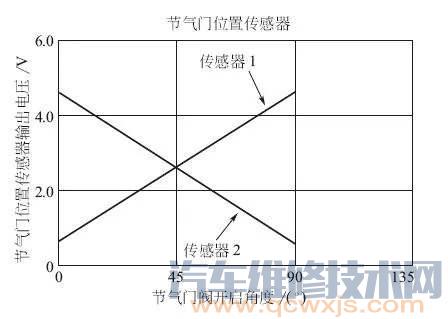

當加上5V工作電壓后，變化的電阻轉化為電壓輸出信號。電位計的輸出電壓隨節氣門的位置變化而改變，可使控制單元準確知道節氣門的開度。由于兩個電位計是反相安裝，因此當節氣門位置發生變化時，兩路信號電壓均線性變化，其中一個增加，同時另一個減小。www.011315.cn

日產天籟車系雙可變電阻式傳感器電路

發動機控制單元ECM通過72#端子向傳感器1#端子提供5V參考電壓；傳感器4#端子通過電控單元36#端子接地。傳感器2#端子和3#端子輸出TPS1和TPS2節氣門位置信號分別送到發動機控制系統的33# 端子、36#端子。


雙可變電阻式節氣門位置傳感器的檢查（以日產天籟為例）如下：

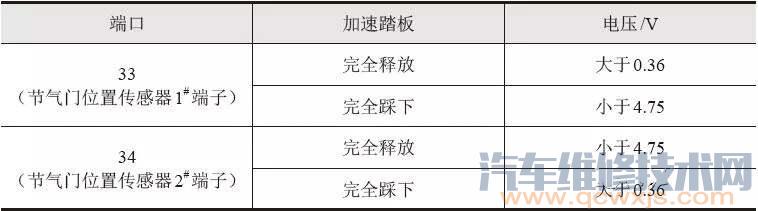

打開點火開關，將換擋桿換到D擋（A/T）或1擋（M/T），使用萬用表電壓擋分別檢查ECM的端口33（節氣門位置傳感器1#端子的信號）、34（節氣門位置傳感器2#端子的信號）在加速踏板不同狀態時與接地之間的電壓，檢查結果應符合下表規定。如不符合則更換節氣門體總成。
