電動車綜合配線儀是用來匹配電動車無刷電動機與控制器的一種工具。該儀器能夠檢測出電動機的相角度數和霍爾元件的好壞，能準確判斷出無刷電動機與控制器之間的接線關系。

電動車配線儀的使用方法如下：

1.檢測方法

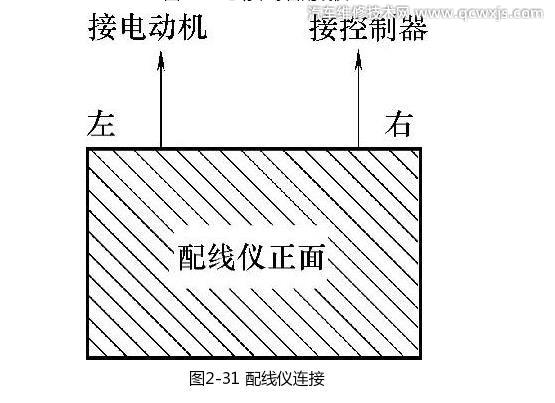

按如圖2-31所示，將配線儀（左）接在電動機線（同色相連）上，再將配線儀（右）接在控制器線（同色相連）上。

按下紅色開關，用手慢慢轉動電動機，若指示燈按A、B、C的順序走動，則說明電動機為120°相角的；若指示燈同時亮或同時滅，則說明電動機為60°相角的。

2.配線方法

將右邊開關（主相線）置1擋，左邊開關（霍爾線）分別置1～6擋（見圖2-32），每扭動一個擋位的同時扭動轉把，觀察電動機能否正常轉動。若不能正常轉動，則將右邊開關（主相線）置2擋，左邊開關（霍爾線）分別置1～6擋；若在哪一擋時，電動機能正常轉動，則可根據左右擋位確定配線的對應顏色（見圖2-33）。

左右擋位確定配線的對應顏色

例如：假如左邊開關置2擋，右邊開關置5擋時（該儀器的顏色框均是以“1”為參照點的，見圖2-34），電動機能正常轉動，則配線顏色為：霍爾線與電動機的配線為“2”配“1”，即控制器黃、綠、藍配電動機的黃、藍、綠，主相線與電動機的配線為“5”配“1”，即控制器的黃、綠、藍配電動機的藍、綠、黃。
