凸輪軸由曲軸驅動,其傳動機構 有齒輪式、鏈條式及齒形帶式。
齒輪傳動機構 用于下置式和中置式凸輪軸的傳動。汽油機一般只用一對定時齒輪,即曲軸定時齒輪和凸輪軸定時齒輪。柴油機需要同時驅動噴油泵,所以增加一個中間齒輪。為了保證齒輪嚙合平順,噪聲低,磨損小,定時齒輪都是圓柱螺旋齒輪并用不同的材料制造。曲軸定時齒輪用中碳鋼制造,凸輪軸定時齒輪則采用鑄鐵或夾布膠木。為了保證正確的配氣定時和噴油定時,在傳動齒輪上刻有定時記號,裝配時必須對正記號。
;

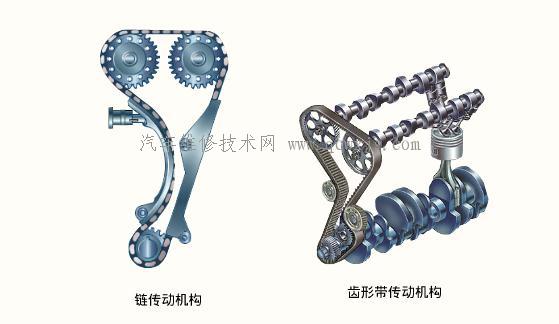

鏈傳動機構
鏈傳動機構 用于中置式和上置式凸輪軸的傳動,尤其是上置式凸輪軸的高速汽油機采用鏈傳動機構 的很多。鏈條一般為滾子鏈,工作時應保持一定的張緊度,不使其產生振動和噪聲。為此在鏈傳動機構 中裝有導鏈板并在鏈條的松邊裝置張緊器。
齒形帶傳動機構
齒形帶傳動機構 用于上置式凸輪軸的傳動。與齒輪和鏈傳動機構 相比具有噪聲小、質量輕、成本低、工作可靠和不需要潤滑等優點。另外,齒形帶伸長量小,適合有精確定時要求的傳動。因此,被越來越多的汽車發動機 特別是汽車發動機 所采用。齒形帶由氯丁橡膠制成,中間夾有玻璃纖維,齒面粘覆尼龍編織物(右圖)。在使用中不能使齒形帶與水或機油接觸,否則容易引起跳齒。齒形帶輪由鋼或鐵基粉末冶金制造。為了確保傳動可靠,齒形帶需保持一定的張緊力,為此在齒形帶傳動機構 中也設置由張緊輪與張緊彈簧組成 的張緊器。
(出自WWW.qсWxjs.com )
轉向傳動機構的意義從轉向器到轉向輪之間的所有傳動桿件總稱為轉向傳動機構。轉向傳動機構的功用 轉向傳動機構的功用是將轉向器輸出的力和運動傳到轉向橋兩側的轉向節,使轉向輪偏...
齒輪齒條式轉向器的定義 齒輪齒條式轉向器是以齒輪和齒條傳動作為傳動機構,適合與麥弗遜式獨立懸架配用,常用于汽車、微型貨車和輕型貨...

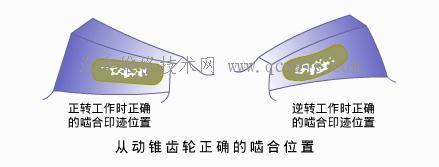

主減速器的調整 主減速器的調整分為原始調整和使用調整。 原始調整是指一對新齒輪的調整,包括新車使用的新齒輪和舊車成對更換的一對新...
