氣門外觀檢查
A 通過搖臂驅動
1; 頂桿
2; 挺柱

B 通過筒式挺柱直接驅動
2; 挺柱
3; 凸輪軸

檢測 的內容有：氣門桿端部和鎖夾槽有無磨損。檢查氣門錐面和頂部邊沿有無麻坑、溝槽或燒蝕和積炭存在。檢查氣門桿有無彎曲。

;

氣門尺寸測量
測量尺寸：
(1)氣門長度
(2)氣門桿外徑
(3)氣門頭邊緣厚度

;

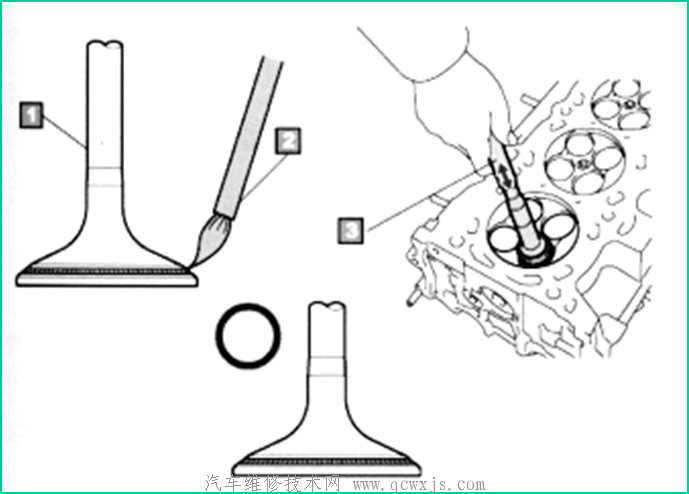

氣門座檢查：
(1)在氣門表面周圍薄薄地涂成普魯士藍(或鉛白)。
(2)將氣門推入氣門座。
(3)檢查氣門表面的普魯士藍(或鉛白)。
;; 檢查接觸寬度和接觸位置。

;

;

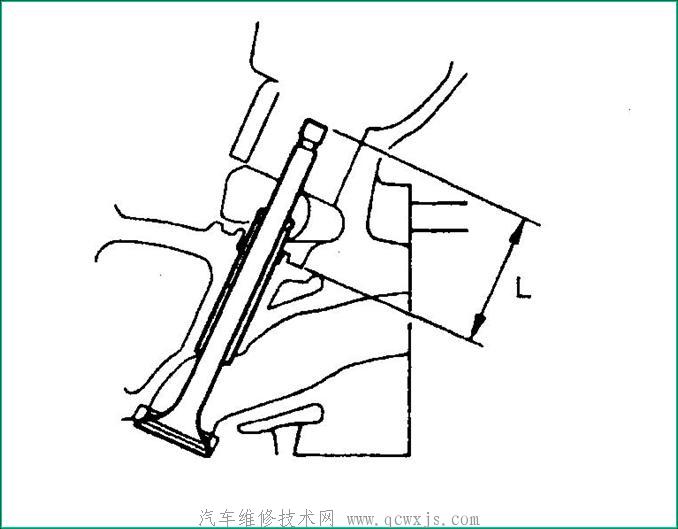

氣門座凹陷程度檢查
;測量氣門桿的伸出長度

氣門研磨
(1)使用氣門座修整刀具完成氣門校正后，在氣門座上涂上研磨膏。
(2)將氣門固定在一個手工研磨棒上，然后使氣門與氣門座接觸。
(3)在步驟(2)中的工作完成后，去除氣門和氣門座上的除研磨膏。

氣門導管內徑檢測

使用卡規在下圖所示的三點位置的兩個方向上對氣門導管的內徑進行測量，同時使用千分尺在三個位置上測量氣門桿的外徑，然后計算間隙值。

;

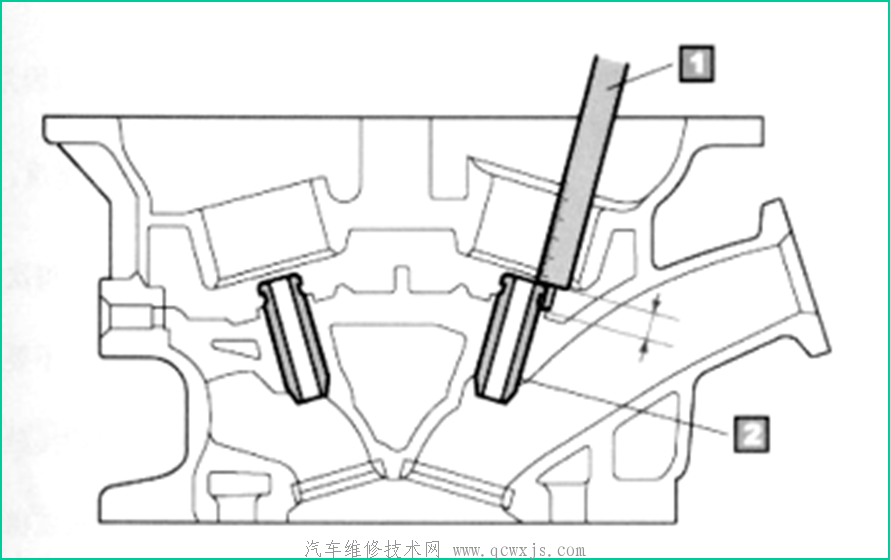

氣門導管伸出長度檢測
在沒有氣門彈簧座的情況下，測量每個氣門導管的伸出高度，測試位置如圖所示。

氣門彈簧彈力檢測
給氣門彈簧施加一定的壓力時，檢查彈簧高度。施加壓力的大小根據發動機型號不同有所不同，請?jiān)诰唧w檢測 時參照相應發動機的維修手冊。

;

氣門彈簧自由長度與失直檢測
注意：檢測 是彈簧在自由狀態的長度

;
