活塞的選配
;;;;;; 當氣缸的磨損超過規定值或活塞發生異常損壞時必須進行修復，對活塞要進行選配。

選配依據：

根據氣缸的修理尺寸
;;;;;;;;; 同一修理尺寸;;;;;;;
活塞;;; ﹛
;;;;;;;;; 同一分組尺寸

;活塞必須成套選配
;;;; 尺寸差為0.01㎜～0.05㎜;;;;
;;;; 質量差為4g～8g
;活塞與氣缸的配合均采用選配法
;;;; 修理尺寸級別：＋0.25、＋0.50、＋0.75、＋1.00四級
;;;; 每一個修理尺寸級別中又有三到六組，并標有分組標記和涂色。

活塞環的選配
;;; 兩次大修之間一般需更換活塞環一次，活塞環可視為易損件。

選配依據：氣缸的修理尺寸。
選配要求：
同一臺發動機應選用與氣缸和活塞修理尺寸等級相同的活塞環；
氣缸磨損不大時應選與氣缸同一級別的活塞環；
嚴禁選擇加大一級的活塞環銼端隙使用；
進口發動機更換活塞環按原廠規定執行。

活塞環質量要求：
;; 氣缸活塞的修理尺寸一直；彈力密封性好；漏光度、端隙、側隙、背隙符合要求。

檢驗要求：
1、漏光度
A＜25°
A+B＜45°
漏光間隙＜0.03㎜

當漏光隙＜0.015㎜
;;; C＜120°

2、活塞環的彈力要求
;; 活塞環彈力過大——發動機的磨損增加。
;; 活塞環彈力過小——發動機燃料潤料消耗增加，動力性、經濟性下降。
;;
;; 活塞彈力檢驗標準：
;; 第一道：氣環 8.5N—12.8N
;; 第二道：氣環 7.5N—11.3N
;; 油環35N—52.5N

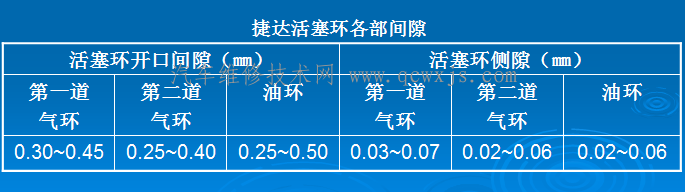

3、活塞環的三隙檢查
;;; 端隙：活塞環端隙是為了防止活塞環受熱膨脹卡死在缸內。

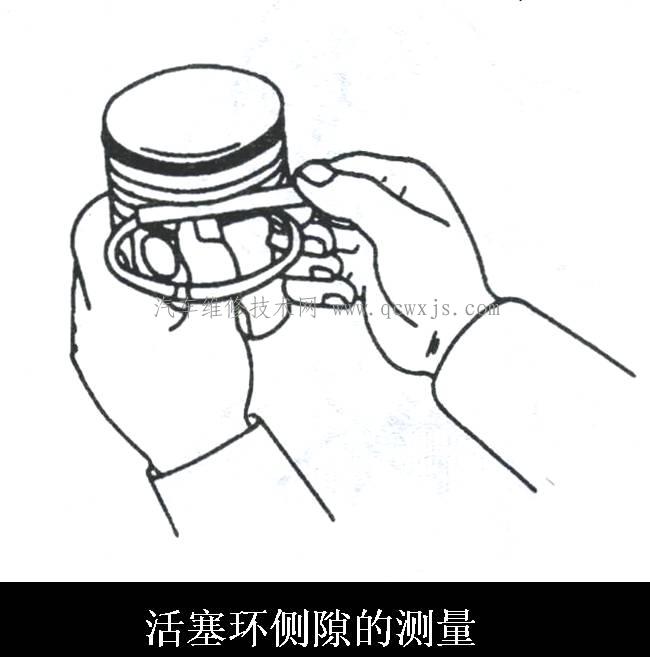

;;; 側隙：活塞環側隙主要是保證機件的可靠工作，過大泵油作用加劇；過小活塞環易卡死在環槽內，環的彈力極度減弱，易則斷。

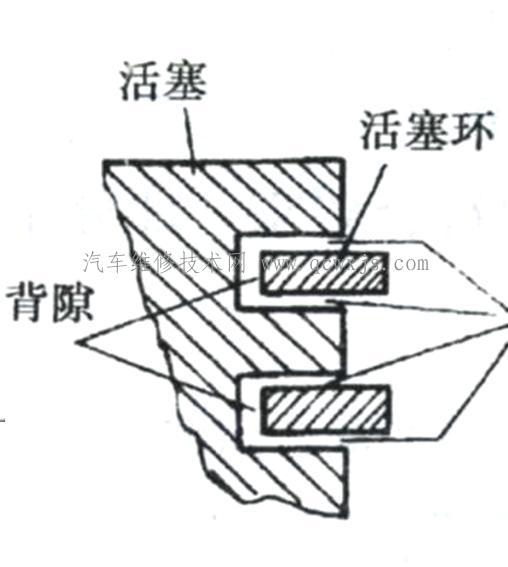

;;;; 背隙：背隙是為了建立背壓，儲存積炭，防止活塞受熱膨脹過大擠斷活塞環。
;;; 一般判斷背隙是否合適將環裝入環槽內，環應低于環岸并在槽中滑動自如無松曠感。

;;; 活塞環間隙的測量方法：

;
