前后泊車雷達系統由控制器和超聲波傳感器組成，超聲波傳感器可測量車輛與障礙物之間的距離，根據進入探測區域障礙物的距離變化，音響揚聲器以不同頻率鳴響，同時音響多媒體顯示屏會顯示障礙物的距離和方位信息。在使用該系統時，務必留意周圍區域。

紅旗HS5泊車雷達位置

前部側雷達傳感器

前部中央雷達傳感器

后部側雷達傳感器

后部中央雷達傳感器

開啟和關閉泊車雷達方法

當車速低于10km/h（公里/小時）時，按下雷達/影像開關按鍵，按鍵上的指示燈點亮，車雷達開啟；再次按下雷達/影像開關按鍵，按鍵上的指示燈熄滅，泊車雷達關閉。

將擋位切換至R擋，泊車雷達系統開啟，配備倒車影像的車輛，此時按下泊車！

影像開關可以關閉泊車雷達系統。

系統開啟后，擋位置于R擋時，當車速高于15 km/h（公里/小時）時，系統退出工作，配備倒車影像系統的車輛，當車速低于10 km/h（公里/小時）時，泊車雷達系統再次工作；擋位置于D擋時，當車速高于15 km/h（公里/小時）時，系統退出工作且不自動恢復。

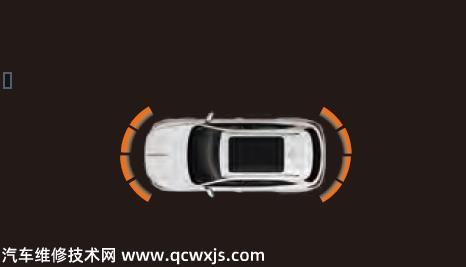

檢測到有障礙物時

當雷達傳感器檢測到障礙物時根據障礙物的位置和距障礙物的距離，多媒體顯示屏畫面上顯示圖像。

緩行區、警示區和危險區分別采用綠色、黃色和紅色顯示。

障礙物距離報警

檢測到障礙物時，傳感器所對應的色塊將持續點亮。

雷達傳感器泊車緩行區信息顯示

前部

障礙物的距離90-120cm（厘米）

后部

障礙物的距離90~150cm（厘米）

如果檢測到障礙物在此范圍內則多媒體顯示屏上顯示綠色指示條且揚聲器鳴響，警示駕駛員。

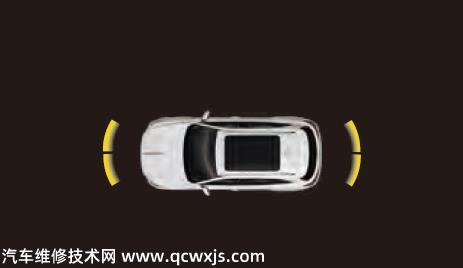

側雷達傳感器泊車警示區信息顯示

障礙物的距離40-60cm（厘米）

如果檢測到障礙物在此范圍內則多媒體顯示屏上顯示黃色指示條且揚聲器鳴響，警示駕駛員。

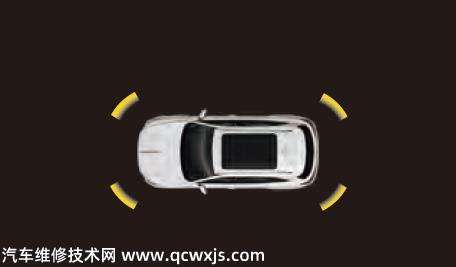

中央雷達傳感器泊車警示區信息顯示

障礙物的距離40~90cm（厘米）

如果檢測到障礙物在此范圍內則多媒體顯示屏上顯示黃色指示條且揚聲器鳴響，警示駕駛員。

雷達傳感器泊車危險區信息顯示

障礙物的距離1~40cm（厘米）

如果檢測到障礙物在此范圍內則多媒體顯示屏上顯示紅色指示條且揚聲器長鳴，警示駕駛員。
