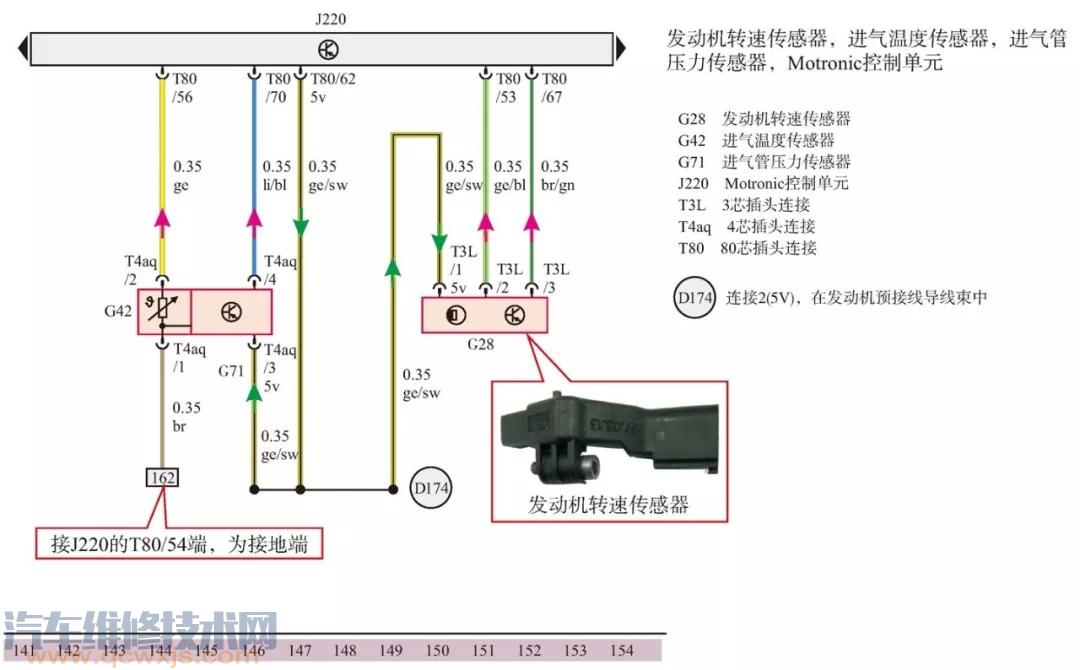

發動機轉速傳感器/進氣溫度傳感器/進氣管壓力傳感器電路
轉速傳感器G28又稱為曲軸位置傳感器，其功用是采集曲軸轉動角度和發動機轉速信號，并輸入電子控制單元J220，以便確定點火時刻和噴油時刻。其中G28的T3L/1 端為供電端，由J220 的T80/62 端提供5V電壓；T3L/2端、T3L/3端為轉速信號輸出端，分別接J220 的T80/53端和T80/67。

進氣管壓力傳感器和進氣溫度傳感器為一體的，傳感器為4 線，T4aq/3 端接電源，由J220 的T80/62 端提供5V電壓；T4aq/1 端為接地端，通過J220 的T80/54 端內部接地；T4aq/2 端為進氣溫度信號，T4aq/4端為進氣管壓力信號。
