故障所屬系統范圍：暫無

適用車型：謳歌RL

中文含義解釋：
P0141：后輔助HO2S（B1、S2）加熱器電路故障
P0161：前輔助HO2S（B2、S2）加熱器電路故障

英文含義：暫無

P0161故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關轉至ON（II）位置。
02 使用HDS清除DTC。
03 起動發動機。
04 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0141和/或P0161*？
是，轉至步驟5。
否，間歇性故障，此時系統正常。檢查輔助HO2S(S2)、A/F傳感器繼電器（LAF）和PCM是否連接不良或端子松動。
05 將點火開關轉至OFF的位置。
06 檢查這些保險絲：
06-01 發動機蓋下保險絲/繼電器盒中的19號OPTION（40安）保險絲。
06-02 駕駛員側儀表板下保險絲/繼電器盒中的4號LAF(A/F傳感器)（15安）保險絲。
06-03 駕駛員側儀表板下保險絲/繼電器盒中的23號IGP(7.5安)保險絲。
是否有保險絲熔斷？
是，修理輔助HO2S、A/F傳感器繼電器（LAF）和保險絲之間線束的短路，然后更換保險絲，并轉至步驟22。
否，轉至步驟7。
07 斷開輔助HO2S（S2）4針連接器。
08 在輔助HO2S（S2）側，測量輔助HO2S（S2）4針連接器3號和4號端子之間的電阻。

室溫時電阻是否約為5.4-6.6W？
是，轉至步驟9。
否，轉至步驟21。

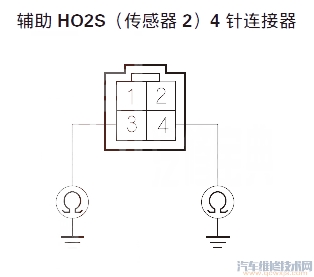

09 分別檢查車身搭鐵和輔助HO2S（S2）4針連接器3號和4號端子之間是否導通。

是否導通？
是，轉至步驟21。
否，轉至步驟10。
10 使用HDS跨接SCS線路。
11 斷開PCM連接器A（31針）。

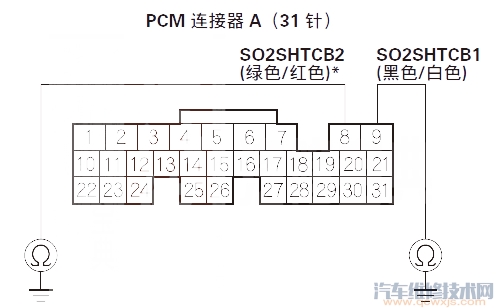

12 檢查PCM連接器A9（A8）*端子和車身搭鐵之間是否導通。

是否導通？
是，修理PCM（E9（E8）*）和輔助HO2S（S2）之間線束的短路，然后轉至步驟22。
否，轉至步驟13。

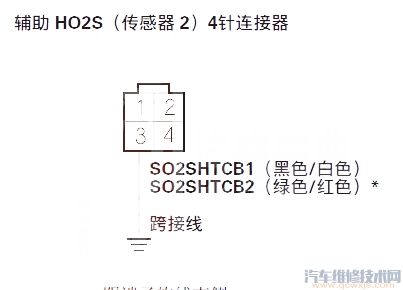

13 用跨接線將輔助HO2S（S2）4針連接器3號端子連接到車身搭鐵上。

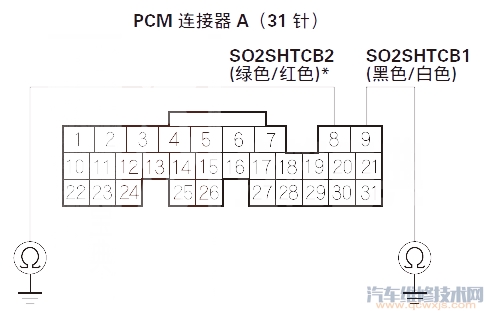

14 檢查PCM連接器A9（A8）*端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟15。
否，修理PCM（A9（A8）*）和輔助HO2S（S2）之間線束的斷路，然后轉至步驟22。

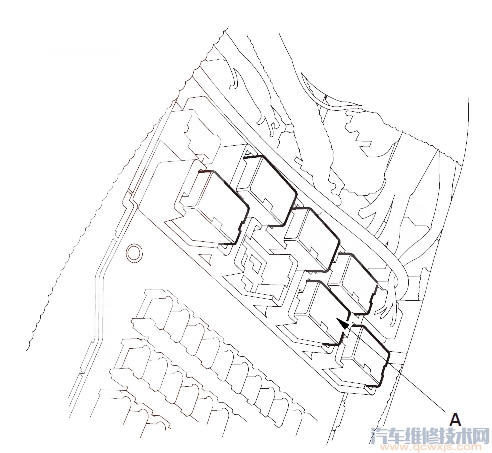

15 拆下駕駛員踏腳板，然后將A/F傳感器繼電器（LAF）（A）從駕駛員側儀表板下保險絲/繼電器盒上拆下。

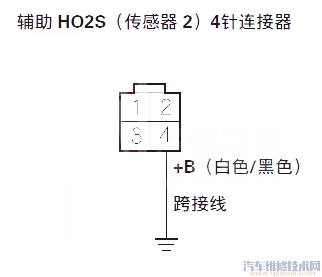

16 用跨接線將輔助HO2S（S2）4針連接器4號端子連接到車身搭鐵上。

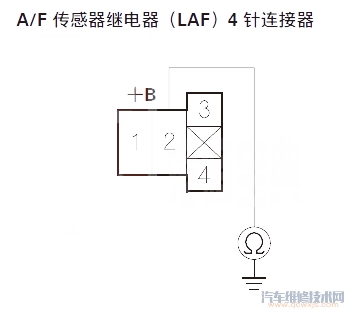

17 檢查A/F傳感器繼電器（LAF）4針連接器2號端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟18。
否，修理輔助HO2S和A/F傳感器繼電器（LAF）之間線束的斷路，然后轉至步驟22。
18 斷開PCM連接器E（31針）。

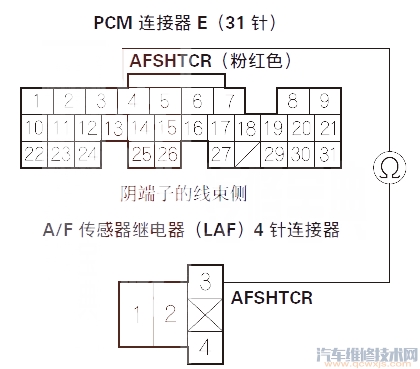

19 檢查PCM連接器E4端子和A/F傳感器繼電器（LAF）4針連接器3號端子之間是否導通。

是否導通？
是，轉至步驟20。
否，修理PCM（E4）和A/F傳感器繼電器（LAF）之間線束的斷路，然后轉至轉至步驟22。
20 測試A/F傳感器繼電器（LAF）。
A/F傳感器繼電器（LAF）是否正常？
是，轉至步驟28。
否，更換A/F傳感器繼電器（LAF），然后轉至步驟22。
21 更換輔助HO2S（S2）。
22 重新連接所有連接器。
23 將點火開關轉至ON（II）位置。
24 使用HDS重新設定PCM。
25 執行PCM怠速學習程序。
26 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0141和/或P0161*？
是，檢查輔助HO2S（S2）、A/F傳感器繼電器（LAF）和PCM是否連接不良或端子松動，然后轉至步驟1。
否，如果不顯示瞬時DTC或DTC P0141和/或P0161*，或如果顯示任何其他瞬時DTC或DTC，轉至步驟27。
27 用HDS監視DTC菜單中的DTC P0141和/或P0161*的OBD狀態。
屏幕是否顯示PASSED（通過）？
是，故障排除完成。如果在上顯示其他瞬時DTC或DTC，則轉至步驟26顯示DTC的故障排除。
否，如果屏幕顯示FAILED（失敗），檢查輔助HO2S(S2)、A/F傳感器繼電器（LAF）和PCM是否接觸不良或端子松動，然后轉至步驟1。如果屏幕顯示NOT COMPLETED（未完成），持續怠速直至結果顯示。
28 如果PCM軟件版本不是最新，則將其更新，或者用已知良好的PCM替換。
29 起動發動機。
30 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0141和/或P0161*？
是，檢查輔助HO2S（S2）、A/F傳感器繼電器（LAF）和PCM是否連接不良或端子松動。如果PCM已經更新，用已知良好的PCM進行替換，并重新檢查。如果PCM已經替換，轉至步驟1。
否，如果不顯示瞬時DTC或DTC P0141和/或P0161*，或如果顯示任何其他瞬時DTC或DTC，轉至步驟31。
31 用HDS監視DTC菜單中的DTCP0141和/或P0161*的OBD狀態。
屏幕是否顯示PASSED（通過）？
是，如果PCM已更新，故障排除完成。如果PCM被替換，則更換原來的PCM。如果在步驟30上顯示其他瞬時DTC或DTC，則轉至顯示DTC的故障排除。
否，如果屏幕顯示FAILED（失敗），檢查輔助HO2S(S2)和PCM是否連接不良或端子松動。如果PCM已經更新，用已知良好的PCM進行替換，并重新檢查。如果PCM已經替換，轉至步驟1。如果屏幕顯示NOT COMPLETED（未完成），持續怠速直至結果顯示。
