鋒范P0563故障碼什么問題 鋒范故障碼P0563是什么故障代碼
故障所屬系統范圍:暫無
適用車型:鋒范
中文含義解釋:
P0563:ECM/PCM電源電路電壓異常
英文含義:暫無
P0563故障碼相關知識:
暫無
故障原因和影響:
建議及解決方法:
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 將點火開關轉至LOCK(0)位置。
04 等待10秒鐘。
05 將點火開關轉至ON(II)位置。
06 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP0563?
是,進行07步。
否,間歇性故障,此時系統正常。檢查PGM-FI主繼電器1和ECM/PCM是否連接不良或端子松動。
07 將點火開關轉至LOCK(0)位置。
08 使用HDS跨接SCS線路。
09 斷開ECM/PCM插接器A(49針)。
10 測量ECM/PCM插接器端子A7和車身搭鐵之間的電壓。
是否有蓄電池電壓?
是,進行13步。
否,進行11步。
11 拆下駕駛員側儲物箱(A),然后將PGM-FI主繼電器1(B)從儀表板下保險絲/繼電器盒上拆下
12 檢查ECM/PCM插接器端子A7和車身搭鐵之間是否導通。
是否導通?
是,修理ECM/PCM(A7)和PGM-FI主繼電器1之間線束的短路,然后進行16步。
否,進行15步。
13 拆下駕駛員側儲物箱(A),然后將PGM-FI主繼電器1(B)從儀表板下保險絲/繼電器盒上拆下。

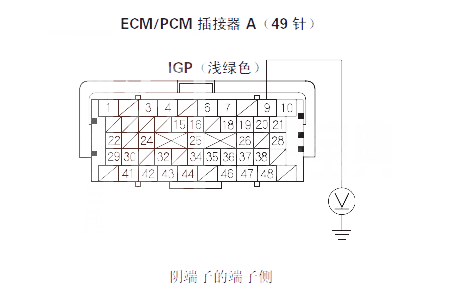

14 測量ECM/PCM插接器端子A9和車身搭鐵之間的電壓。
是否有蓄電池電壓?
是,修理ECM/PCM(A9)和PGM-FI主繼電器1之間線束對電源的短路,然后進行16步。
否,進行15步。
15 測試PGM-FI主繼電器1。PGM-FI主繼電器1是否正常?
是,進行23步。
否,更換PGM-FI主繼電器1,然后進行16步。
16 重新連接所有插接器。
17 將點火開關轉至ON(II)位置。
18 使用HDS重新設定ECM/PCM。
19 執行ECM/PCM怠速學習程序。
20 將點火開關轉至LOCK(0)位置。
21 等待10秒鐘。
22 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP0563?
是,檢查PGM-FI主繼電器1和ECM/PCM是否連接不良或端子松動,然后進行01步。
否,故障排除完成。如果顯示其他臨時DTC或DTC,轉至顯示DTC的故障排除。
23 重新連接所有插接器。
24 如果ECM/PCM軟件版本不是最新,則將其更新,或者換上已知良好的ECM/PCM。
25 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP0563?
是,檢查PGM-FI主繼電器1和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已經更新,用已知良好的ECM/PCM進行替換,然后轉至步驟20。如果ECM/PCM已經替換,進行01步。
否,如果ECM/PCM已更新,故障排除完成。如果ECM/PCM已經替換,則更換原來的ECM/PCM。如果顯示其他臨時DTC或DTC,轉至顯示DTC的故障排除。
