故障所屬系統范圍：暫無

適用車型：謳歌RL

中文含義解釋：
P0563：PCM電源電路電壓異常

英文含義：暫無

P0563故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關轉至ON（II）位置。
02 使用HDS清除DTC。
03 將點火開關轉至OFF的位置。
04 等待10秒鐘。
05 將點火開關轉至ON（II）位置。
06 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0563？
是，轉至步驟7。
否，間歇性故障，此時系統正常。檢查PGM-FI主繼電器1（FIMAIN）和發動機蓋下保險絲/繼電器盒中的8號FI-ECU（PCM）（15安）保險絲和PCM是否連接不良或端子松動。
07 將點火開關轉至OFF的位置。
08 使用HDS跨接SCS線路。
09 斷開PCM連接器E（31針）。
10 測量PCM連接器E5端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟13。
否，轉至步驟11。
11 拆下駕駛員踏腳板。然后將PGM-FI主繼電器1（FIMAIN）（A）從駕駛
員側儀表板下保險絲/繼電器盒上拆下。

12 檢查PCM連接器E5端子和車身搭鐵之間是否導通。

是否導通？
是，修理PCM（E5）和PGM-FI主繼電器1（FI MAIN）之間線束的短路，然后轉至步驟20。
否，轉至步驟19。
13 重新連接PCM連接器E（31針）。
14 測量PCM連接器E5端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟15。
否，轉至步驟27。
15 斷開PCM連接器A（31針）。

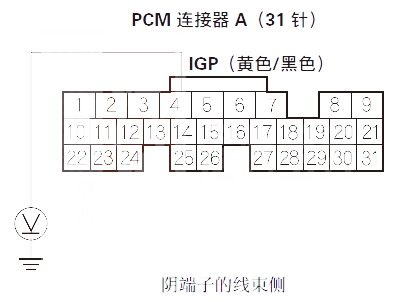

16 測量PCM連接器A4端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟17。
否，轉至步驟27。

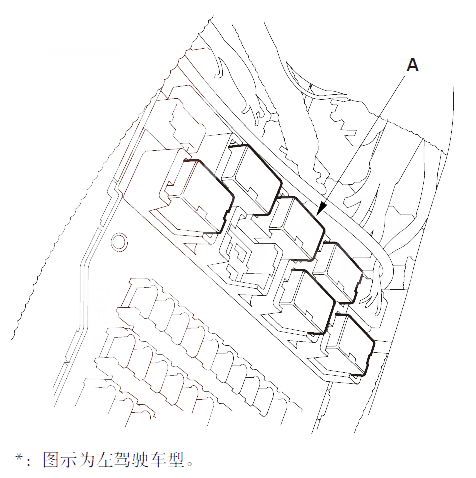

17 拆下駕駛員踏腳板。然后將PGM-FI主繼電器1（FIMAIN）（A）從駕駛員側儀表板下保險絲/繼電器盒上拆下。

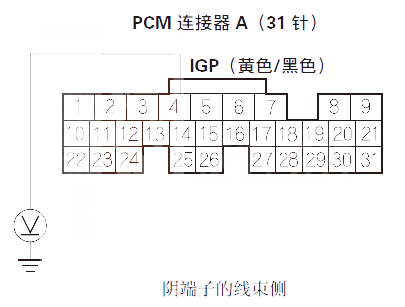

18 測量PCM連接器A4端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，修理PCM（A4）和PGM-FI主繼電器1（FIMAIN）之間線束的對電源短路，然后轉至步驟20。
否，轉至步驟19。
19 更換PGM-FI主繼電器1（FIMAIN）（A）。

20 重新連接所有連接器。
21 將點火開關轉至ON（II）位置。
22 使用HDS重新設定PCM。
23 將點火開關轉至OFF的位置。
24 等待10秒鐘。
25 執行PCM怠速學習程序。
26 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0563？
是，檢查PGM-FI主繼電器1（FIMAIN）和PCM是否連接不良或端子松動，然后轉至步驟1。
否，故障排除完成。如果顯示其他瞬時DTC或DTC，轉至顯示DTC的故障排除。
27 如果PCM軟件版本不是最新，則將其更新，或者用已知良好的PCM替換。
28 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0563？
是，檢查PGM-FI主繼電器1（FIMAIN）和PCM是否連接不良或端子松動。如果PCM已經更新，用已知良好的PCM進行替換參見，并重新檢查。如果PCM已經替換，轉至步驟1。
否，如果PCM已更新，故障排除完成。如果PCM被替換，則更換原來的PCM。如果顯示其他瞬時DTC或DTC，轉至顯示DTC的故障排除。
