故障所屬系統范圍：暫無

適用車型：理念S1

中文含義解釋：
P0563：ECM/PCM電源電路電壓異常

英文含義：暫無

P0563故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 將點火開關轉至LOCK(0)位置。
04 等待10秒鐘。
05 將點火開關轉至ON(II)位置。
06 使用HDS檢查是否有臨時DTC或永久DTC。是否顯示DTCP0563？
是，轉至步驟7。
否，間歇性故障，此時系統正常。檢查PGM-FI主繼電器1和ECM/PCM是否連接不良或端子松動。
07 將點火開關轉至LOCK(0)位置。
08 使用HDS跨接SCS線路。
09 斷開ECM/PCM插接器E（31針）。
10 測量ECM/PCM插接器端子E7和車身搭鐵之間的電壓。

是否為蓄電池電壓？
是，轉至步驟14。
否，轉至步驟11。
11 拆下駕駛員側儀表板下蓋。
12 拆下PGM-FI主繼電器1（棕色）(A)。

13 檢查ECM/PCM插接器端子E7和車身搭鐵之間是否導通。

是否導通？
是，修理ECM/PCM(E7)和PGM-FI主繼電器1之間線束的短路，然后轉至步驟21。
否，更換PGM-FI主繼電器1，然后轉至步驟21。
14 重新連接ECM/PCM插接器E（31針）。
15 測量ECM/PCM插接器端子E7和車身搭鐵之間的電壓。

是否為蓄電池電壓？
是，轉至步驟16。
否，轉至步驟28。
16 斷開ECM/PCM插接器A（31針）。

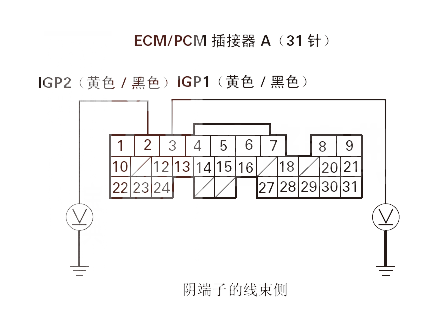

17 分別測量車身搭鐵與ECM/PCM插接器端子A3和A2之間的電壓。

是否為蓄電池電壓？
是，轉至步驟18。
否，轉至步驟28。
18 拆下駕駛員側儀表板下蓋。
19 拆下PGM-FI主繼電器1（棕色）(A)。

20 分別測量車身搭鐵與ECM/PCM插接器端子A3和A2之間的電壓。

是否為蓄電池電壓？
是，修理ECM/PCM（A2、A3）和PGM-FI主繼電器1之間線束對電源的短路，然后轉至步驟21。
否，更換PGM-FI主繼電器1，然后轉至步驟21。
21 重新連接所有插接器。
22 將點火開關轉至ON(II)位置。
23 使用HDS重新設定ECM/PCM。
24 執行ECM/PCM怠速學習程序。
25 將點火開關轉至LOCK(0)位置。
26 等待10秒鐘。
27 使用HDS檢查是否有臨時DTC或永久DTC。是否顯示DTCP0563？
是，檢查PGM-FI主繼電器1和ECM/PCM是否連接不良或端子松動，然后轉至步驟01。
否，故障排除完成。如果顯示其他臨時DTC或永久DTC，轉至顯示DTC的故障排除程序。
28 重新連接所有插接器。
29 如果ECM/PCM軟件版本不是最新，則將其更新，或者換上已知良好的ECM/PCM。
30 使用HDS檢查是否有臨時DTC或永久DTC。是否顯示DTCP0563？
是，檢查PGM-FI主繼電器1和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已更新，用已知良好的ECM/PCM進行替換，然后重新檢查。如果ECM/PCM已替換，轉至步驟01。
否，如果ECM/PCM已更新，故障排除完成。如果ECM/PCM已替換，則更換原來的ECM/PCM。如果顯示其他臨時DTC或永久DTC，轉至顯示DTC的故障排除程序。
