謳歌MDX汽車P0627故障碼怎么維修 謳歌MDX故障碼P0627含義
故障所屬系統范圍:暫無
適用車型:謳歌MDX
中文含義解釋:
P0627:燃油泵控制單元系統故障
英文含義:暫無
P0627故障碼相關知識:
暫無
故障原因和影響:
建議及解決方法:
01 將點火開關轉至 ON (II) 的位置。
02 使用 HDS 清除故障診斷碼。
03 將點火開關置于 START (III) 位置。
注意:該車輛有自動控制模式起動系統。 點火開關松開后,使起動機電機保持運轉 15 秒鐘,或直至發動機起動。
04 使用 HDS 檢查是否有瞬時 DTC 或 DTC。是否顯示 DTC P0627?
是,進行05步。
否,間歇性故障,此時系統正常。 檢查燃油泵控制單元、PGM-FI 主繼電器 2 、燃油箱單元以及 PCM 是否連接不良或端子松動。
05 將點火開關轉至 OFF 的位置。
06 檢查儀表板下保險絲/ 繼電器盒中的 19 號燃油泵(20安)保險絲。保險絲是否熔斷?
是,更換儀表板下保險絲/ 繼電器盒。 同時更換 19 號FUEL PUMP (20 安)保險絲,然后進行73步。
否,進行07步。
07 斷開燃油泵控制單元 10 針連接器。
08 將點火開轉至 ON (II) 位置,然后在兩秒鐘內測量燃油泵控制單元 10 針連接器 3 號端子和 8 號端子之間的電壓。是否有蓄電池電壓?
是,進行27步。
否,進行09步。
09 將點火開關轉至 OFF 的位置。
10 拆下左側踏腳板,然后將 PGM-FI主繼電器 2 (G) 從儀表板下保險絲/ 繼電器盒上拆下。
11 測試 PGM-FI 主繼電器 2 。PGM-FI 主繼電器 2 是否正常?
是,進行12步。
否,更換 PGM-FI 主繼電器 2 ,然后進行73步。
12 將點火開關轉至 ON (II) 的位置。
13 測量 PGM-FI 主繼電器 2 4 針連接器 4 號端子和車身搭鐵之間的電壓。是否有蓄電池電壓?
是,進行18步。
否,進行14步。
14 將點火開關轉至 OFF 的位置。
15 斷開發動機蓋下保險絲/ 繼電器盒 9 針連接器。
16 用一根跨接線將 PGM-FI 主繼電器 2 4 針連接器 4 號端子連接到車身搭鐵上。

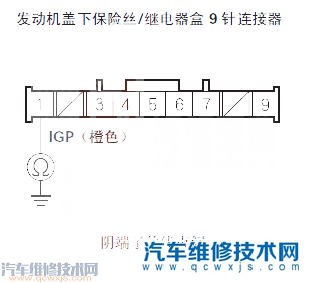

17 檢查發動機蓋下保險絲/ 繼電器盒 9 針連接器 1 號端子和車身搭鐵之間是否導通。是否導通?
是,更換繼電器控制單元,然后進行74步。
否,修理發動機蓋下保險絲/ 繼電器盒和儀表板下保險絲/繼電器盒之間的線束斷路,然后進行74步。如有必要,更換儀表板下保險絲/ 繼電器盒,然后進行74步。
18 測量 PGM-FI 主繼電器 2 1 針連接器 4 號端子和車身搭鐵之間的電壓。是否有蓄電池電壓?
是,進行19步。
否,更換儀表板下保險絲/ 繼電器盒,然后進行73步。
19 將點火開關轉至 OFF 的位置。
20 用一根跨接線連接 PGM-FI 主繼電器 2 4 針連接器 1 號和 2 號端子。

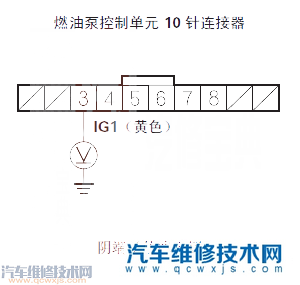

21 將點火開轉至 ON (II) 位置,然后在兩秒鐘內測量燃油泵控制單元 10 針連接器 3 號端子和車身搭鐵之間的電壓。是否有蓄電池電壓?
是,進行22步。
否,修理儀表板下保險絲/繼電器盒和燃油泵控制單元之間線束的斷路,然后進行73步。如有必要,更換儀表板下保險絲/ 繼電器盒 ,然后進行73步。
22 將點火開關轉至 OFF 的位置。
23 使用 HDS 跨接 SCS 線路。
24 斷開 PCM 連接器 A (49 針)。

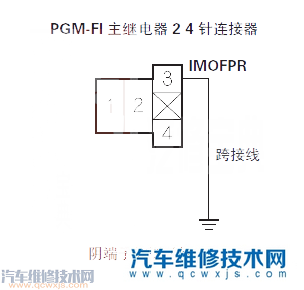

25 用一根跨接線將 PGM-FI 主繼電器 2 3 針連接器 4 號端子連接到車身搭鐵上。

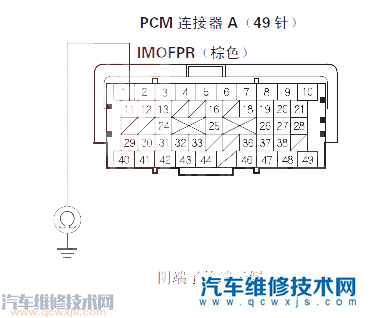

26 檢查 PCM 連接器 A11 端子和車身搭鐵之間是否導通。是否導通?
是,進行79步。
否,修理 PCM (A11) 和 PGM-FI主繼電器 2 之間線束的斷路,然后進行73步。
27 將點火開關轉至 OFF 的位置。
28 重新連接燃油泵控制單元 10 針連接器。
29 將點火開關轉至 ON (II) 的位置。
30 使用 HDS 清除故障診斷碼。
31 將點火開關轉至 OFF 的位置。
32 將點火開關轉至 ON (II) 位置,然后檢查燃油泵 2 秒鐘內是否發出聲音。燃油泵是否工作?
是,進行33步。
否,進行53步。
33 將點火開關轉至 OFF 的位置。
34 斷開燃油泵控制單元 10 針連接器。

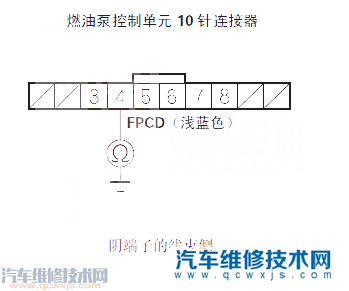

35 檢查燃油泵控制單元 10 針連接器 4 號端子與車身搭鐵之間是否導通。是否導通?
是,進行36步。
否,進行39步。
36 使用 HDS 跨接 SCS 線路。
37 斷開 PCM 連接器 A (49 針)。

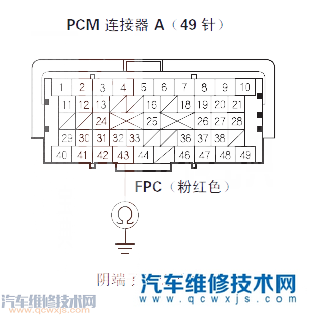

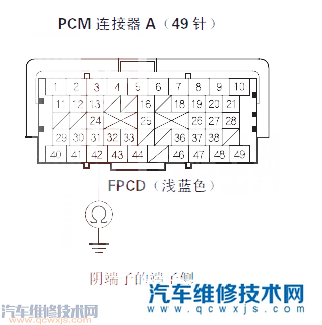

38 檢查 PCM 連接器 A42 端子和車身搭鐵之間是否導通。是否導通?
是,修理 PCM (A42) 和燃油泵控制單元之間線束的短路,然后進行73步。
否,進行79步。
39 使用 HDS 跨接 SCS 線路。
40 斷開 PCM 連接器 A (49 針)。

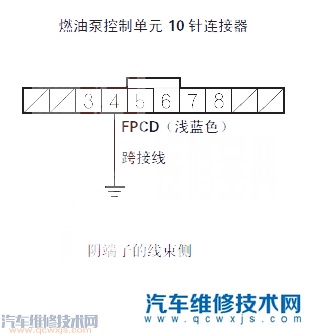

41 用跨接線將燃油泵控制單元 10 針連接器 4 號端子連接到車身搭鐵上。
42 檢查 PCM 連接器 A42 端子和車身搭鐵之間是否導通。是否導通?
是,進行43步。
否,修理 PCM (A42) 和燃油泵控制單元之間線束的斷路,然后進行73步。
43 將跨接線從燃油泵控制單元 10 針連接器上拆下。
44 重新連接燃油泵控制單元 10 針連接器和 PCM 連接器A (49 針)。
45 將點火開關轉至 ON (II) 的位置。

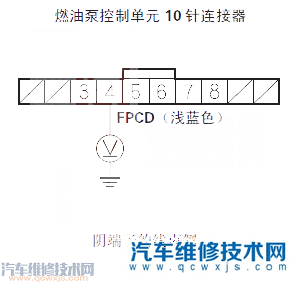

46 測量燃油泵控制單元 10 針連接器 4 號端子與車身搭鐵之間的電壓。是否約為 8 伏或更高?
是,進行47步。
否,更換燃油泵控制單元,然后進行73步。
47 將點火開關轉至 OFF 的位置。
48 拆下第二排座椅。
49 將通道板從地板上拆下。
50 斷開燃油箱單元 4 針連接器。
51 斷開燃油泵控制單元 10 針連接器。

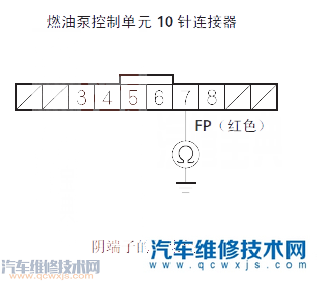

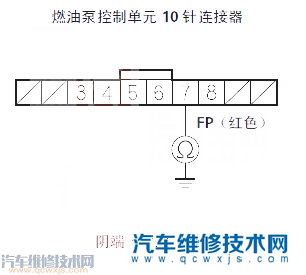

52 檢查燃油泵控制單元 10 針連接器 7 號端子與車身搭鐵之間是否導通。是否導通?
是,修理燃油泵控制單元(FP? 線路)和燃油箱單元之間線束的短路,然后進行73步。
否,用已知正常的 燃油泵控制單元替換,然后轉至步驟 73 并重新檢查。 如果不顯
示 DTC P0627,更換原有的燃油泵控制單元,然后轉至步驟 73。如果顯示 DTC P0627,進行80步。
53 將點火開關轉至 OFF 的位置。
54 斷開燃油泵控制單元 10 針連接器。

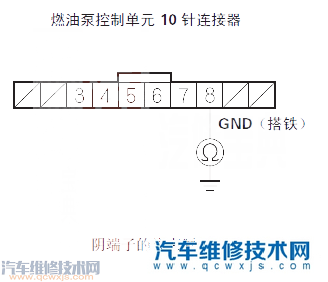

55 檢查燃油泵控制單元 10 針連接器 8 號端子與車身搭鐵之間是否導通。是否導通?
是,進行56步。
否,修理燃油泵控制單元(GND 線路)和 G604 之間線束的斷路,然后進行73步。

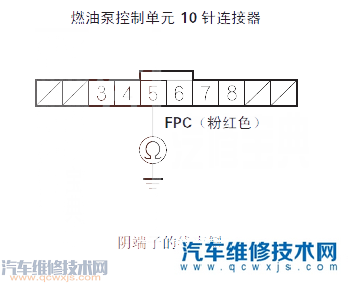

56 檢查燃油泵控制單元 10 針連接器 5 號端子與車身搭鐵之間是否導通。是否導通?
是,進行57步。
否,進行60步。
57 使用 HDS 跨接 SCS 線路。
58 斷開 PCM 連接器 A (49 針)。

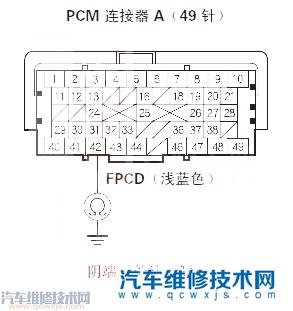

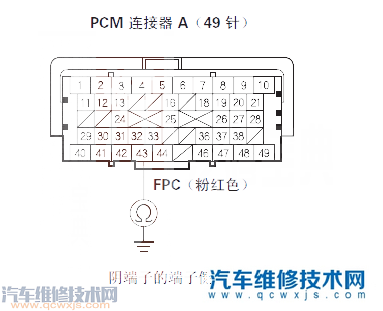

59 檢查 PCM 連接器 A43 端子和車身搭鐵之間是否導通。是否導通?
是,修理 PCM (A43) 和燃油泵控制單元之間線束的短路,然后進行73步。
否,進行74步。
60 重新連接燃油泵控制單元 10 針連接器。
61 將點火開關轉至 ON (II) 位置,然后在 2 秒鐘內測量PCM 連接器 A43 端子和車身搭鐵之間的電壓。
是否有蓄電池電壓?
是,進行62步。
否,更換燃油泵控制單元,然后進行73步.
62 將點火開關轉至 OFF 的位置。
63 拆下第二排座椅。
64 將通道板從地板上拆下。
65 斷開燃油箱單元 4 針連接器。
66 斷開燃油泵控制單元 10 針連接器。
67 使用跨接線將燃油箱單元 4 針連接器 2 號端子連接到車身搭鐵上。

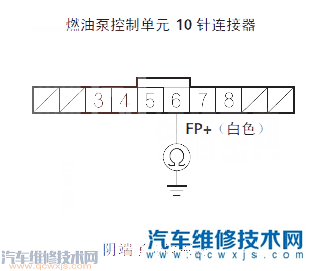

68 檢查燃油泵控制單元 10 針連接器 6 號端子與車身搭鐵之間是否導通。
是否導通?
是,進行69步。
否,修理燃油泵控制單元(FP+ 線路)和燃油箱單元之間線束的斷路,然后進行73步。
69 使用跨接線將燃油泵 4 針連接器 4 號端子連接到車身搭鐵上。
70 檢查燃油泵控制單元 10 針連接器 7 號端子與車身搭鐵之間是否導通。
是否導通?
是,進行71步。
否,修理燃油箱單元控制單元(FP? 線路)和燃油箱單元之間線束的斷路,然后轉至步驟 73。
71 重新連接燃油泵控制單元 10 針連接器。
72 將點火開關轉至 ON(II) 位置,然后在兩秒鐘內測量燃油箱單元 4 針連接器 2 號端子和車身搭鐵之間的電壓。是否有蓄電池電壓?
是,更換燃油箱單元,然后進行73步.
否,用已知正常的燃油泵控制單元替換,然后轉至步驟 73 并重新檢查。 如果不顯
示 DTC P0627,更換原有的燃油泵控制單元,然后轉至步驟 73。 如果顯示 DTC
P0627,進行80步。
73 將點火開關轉至 OFF 的位置。
74 重新連接所有連接器。
75 將點火開關轉至 ON (II) 的位置。
76 使用 HDS 重新設定 PCM。
77 執行 PCM 怠速學習程序。
78 使用 HDS 檢查是否有瞬時 DTC 或 DTC。是否顯示 DTC P0627?
是,檢查燃油泵控制單元、PGM-FI 主繼電器 2 、燃油泵以及 PCM 是否連接不良或端子松動,然后進行01步。
否,故障排除完成。 如果在顯示瞬時 DTC 或 DTC,轉至顯示的 DTC 故障排除。
79 重新連接所有連接器。
80 如果 PCM 軟件版本不是最新,則將其更新,或者換上確認為正常的 PCM 。
81 使用 HDS 檢查是否有瞬時 DTC 或 DTC。是否顯示 DTC P0627?
是,檢查燃油泵控制單元、PGM-FI 主繼電器 2 、燃油泵以及 PCM 是否連接不良或端子松動。 如果 PCM 已經更新,用已知良好的 PCM 進行替換,并重新檢查。 如果 PCM 已經替換,進行01步。
否,如果 PCM 已更新,故障排除完成。 如果 PCM 被替換,則更換原來的 PCM 。 如果顯示其他瞬時 DTC 或 DTC,轉至顯示 DTC 的故障排除。
