故障所屬系統范圍：暫無

適用車型：謳歌RL

中文含義解釋：
P0627：燃油泵控制單元系統故障

英文含義：暫無

P0627故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 將點火開關轉至ON（II）位置。
02 使用HDS清除DTC。
03 將點火開關置于START（III）位置。
注意：該車輛有自動控制模式起動系統。點火開關松開后，使起動機電機保持運轉15秒鐘，或直至發動機起動。
04 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0627？
是，轉至步驟5。
否，間歇性故障，此時系統正常。檢查燃油泵控制單元、PGM-FI主繼電器2（FUEL PUMP）、燃油泵以及PCM是否接觸不良或端子松動。
05 將點火開關轉至OFF的位置。
06 檢查駕駛員側儀表板下保險絲/繼電器盒中的19號FUEL PUMP（20安）保險絲。
保險絲是否熔斷？
是，修理PGM-FI主繼電器2（FUEL PUMP）和19號FUEL PUMP（20安）保險絲之間線束的短路。同時更換19號FUEL PUMP（20安）保險絲，然后轉至步驟78。
否，轉至步驟7。
07 斷開燃油泵控制單元10針連接器。
08 將點火開轉至ON（II）位置，然后在兩秒鐘內測量燃油泵控制單元10針連接器3號端子和8號端子之間的電壓。

是否有蓄電池電壓？
是，轉至步驟33。
否，轉至步驟9。
09 將點火開關轉至OFF的位置。
10 拆下駕駛員踏腳板，然后將PGM-Fl主繼電器2（FUEL PUMP）（A）從駕駛員側儀表板下保險絲/繼電器盒上拆下。

11 測試PGM-FI主繼電器2（FUEL PUMP）。
PGM-FI主繼電器2（FUEL PUMP）是否正常？
是，轉至步驟12。
否，更換PGM-FI主繼電器2（FUEL PUMP），然后轉至步驟78。
12 將點火開關轉至ON（II）位置。
13 測量PGM-FI主繼電器2（燃油泵）4針連接器4號端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟14。
否，
13-01 更換PGM-FI主繼電器1（FI MAIN），然后轉至步驟78。
13-02 如有必要，更換駕駛員側儀表板下保險絲/繼電器盒，然后轉至步驟78。
14 測量PGM-FI主繼電器2（FUEL PUMP）4針連接器1號端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟15。
否，更換駕駛員側儀表板下保險絲/繼電器盒，然后轉至步驟78。
15 將點火開關轉至OFF的位置。

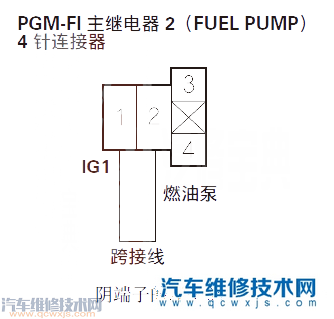

16 用一根跨接線連接PGM-FI主繼電器2（FUEL PUMP）4針連接器1號和2號端子。

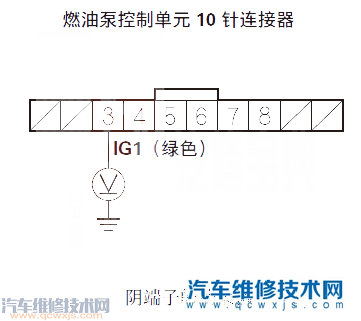

17 將點火開轉至ON（II）位置，然后在兩秒鐘內測量燃油泵10針連接器3號端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟18。
否，
17-01 修理駕駛員側儀表板下保險絲/繼電器盒與燃油泵控制單元之間線束的斷路，然后轉至步驟78。
17-02 如有必要，更換駕駛員側儀表板下保險絲/繼電器盒，然后轉至步驟78。
18 將點火開關轉至OFF的位置。
19 使用HDS跨接SCS線路。
20 斷開PCM連接器E（31針）。
21 帶慣性開關：按下慣性開關按鈕。

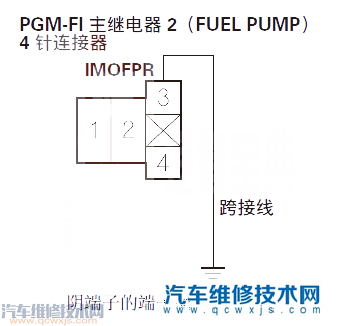

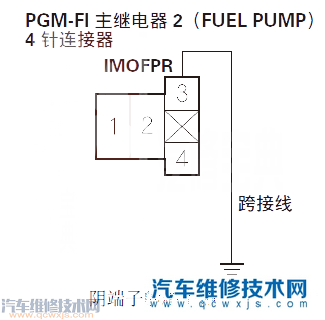

22 用一根跨接線將PGM-FI主繼電器2（FUEL PUMP）4針連接器3號端子連接到車身搭鐵上。

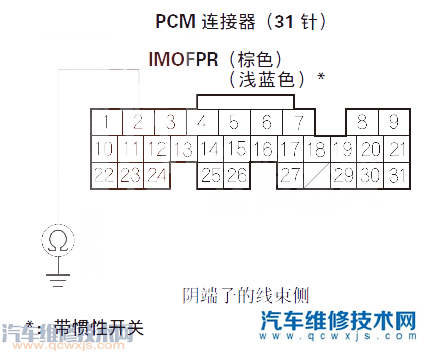

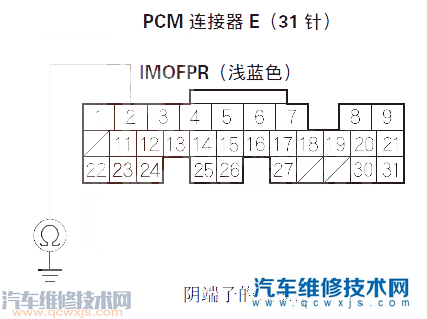

23 檢查PCM連接器E2端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟84。
否，
23-01 帶慣性開關：轉至步驟24。
23-02 不帶慣性開關：修理PCM（E2）和PGM-FI主繼電器2（FUEL PUMP）之間線束的斷路，然后轉至步驟69。
24 斷開慣性開關3針連接器。

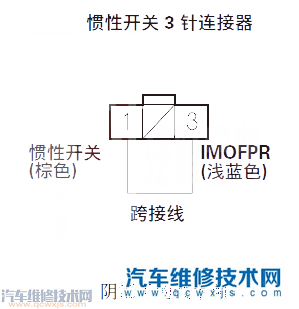

25 用跨接線連接慣性開關3針連接器1號和3號端子。

26 用一根跨接線將PGM-FI主繼電器2（FUEL PUMP）4針連接器3號端子連接到車身搭鐵上。

27 檢查PCM連接器E2端子和車身搭鐵之間是否導通。

是否導通？
是，更換慣性開關。
否，轉至步驟28。
28 從慣性開關上斷開跨接線。

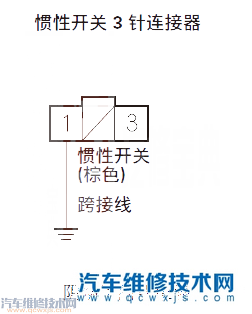

29 用跨接線連接慣性開關3針連接器1號端子與車身搭鐵。

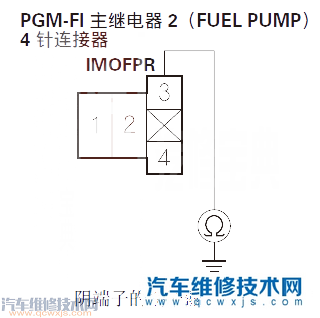

30 檢查PGM-FI主繼電器2（FUEL PUMP）4針連接器3號端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟31。
否，修理慣性開關和PGM-FI主繼電器2（FUEL PUMP）之間線束的斷路，然后轉至步驟78。
31 用跨接線連接慣性開關3針連接器3號端子與車身搭鐵。

32 檢查PCM連接器E2端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟84。
否，修理PCM（E2）和慣性開關之間線束的斷路，然后轉至步驟78。
33 將點火開關轉至OFF的位置。
34 重新連接燃油泵控制單元10針連接器。
35 將點火開關轉至ON（II）位置。
36 使用HDS清除DTC。
37 將點火開關轉至OFF的位置。
38 將點火開關轉至ON（II）位置，然后檢查燃油泵2秒鐘內是否發出聲音。
燃油泵是否工作？
是，轉至步驟39。
否，轉至步驟58。
39 將點火開關轉至OFF的位置。
40 斷開燃油泵控制單元10針連接器。

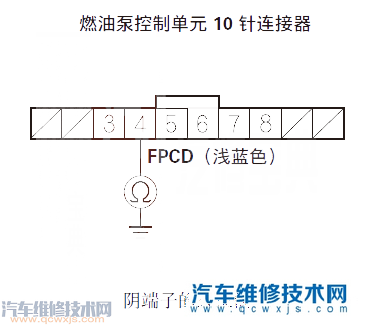

41 檢查燃油泵控制單元10針連接器4號端子與車身搭鐵之間是否導通。

是否導通？
是，轉至步驟42。
否，轉至步驟45。
42 使用HDS跨接SCS線路。
43 斷開PCM連接器E（31針）。

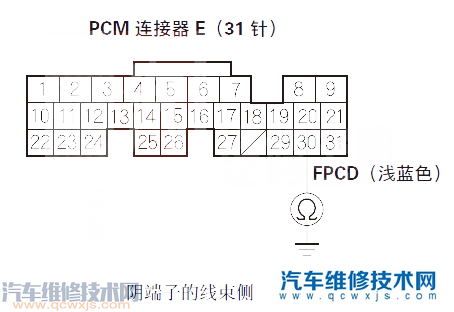

44 檢查PCM連接器E20端子和車身搭鐵之間是否導通。

是否導通？
是，修理PCM（E20）和燃油泵控制單元之間線束的短路，然后轉至步驟78。
否，轉至步驟84。
45 使用HDS跨接SCS線路。
46 斷開PCM連接器E（31針）。

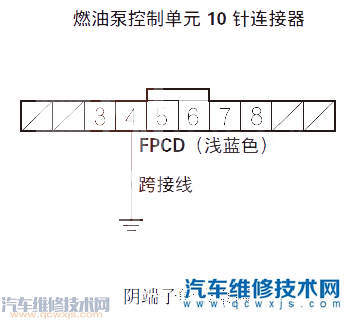

47 用跨接線將燃油泵控制單元10針連接器4號端子連接到車身搭鐵上。

48 檢查PCM連接器E20端子和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟49。
否，修理PCM（E20）和燃油泵控制單元之間線束的斷路，然后轉至步驟78。
49 從燃油泵控制單元10針連接器上拆下跨接線。
50 重新連接燃油泵控制單元10針連接器和PCM連接器E(31針)。
51 將點火開關轉至ON（II）位置。

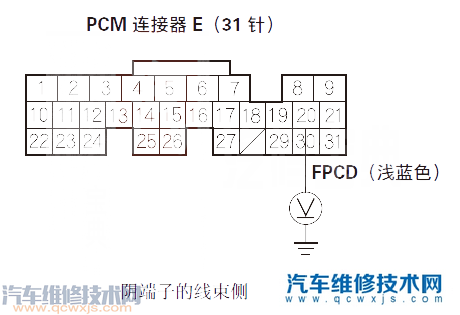

52 測量PCM連接器E20端子和車身搭鐵之間的電壓。

是否約為8.0伏或更高？
是，轉至步驟53。
否，更換燃油泵控制單元，然后轉至步驟78。
53 將點火開關轉至OFF的位置。
54 拆下后排座墊。
55 將通道板從地板上拆下。
56 斷開燃油泵5針連接器。

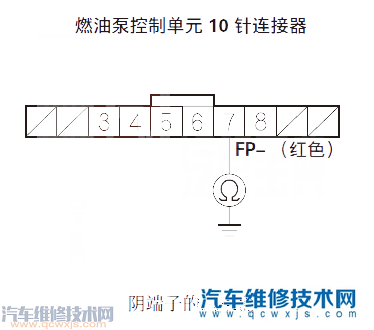

57 檢查燃油泵控制單元10針連接器7號端子與車身搭鐵之間是否導通。

是否導通？
是，修理燃油泵控制單元和（FP-線路）和燃油泵之間線束的短路，然后轉至步驟78。
否，用已知良好的燃油泵控制單元替換，然后轉至步驟78并重新檢查。如果不顯示DTC P0627，更換原有的燃油泵控制單元，然后轉至步驟78。如果顯示DTC P0627，轉至步驟84。
58 將點火開關轉至OFF的位置。
59 斷開燃油泵控制單元10針連接器。
60 檢查燃油泵控制單元10針連接器8號端子與車身搭鐵之間是否導通。

是否導通？
是，轉至步驟61。
否，修理燃油泵控制單元（GND線路）和G654之間線束的斷路，然后轉至步驟78。

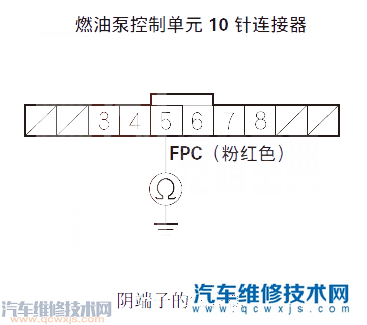

61 檢查燃油泵控制單元10針連接器5號端子與車身搭鐵之間是否導通。

是否導通？
是，轉至步驟62。
否，轉至步驟65。
62 使用HDS跨接SCS線路。
63 斷開PCM連接器E（31針）。

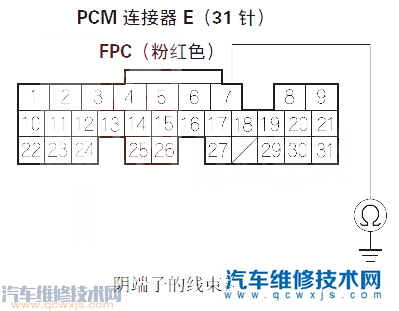

64 檢查PCM連接器E7端子和車身搭鐵之間是否導通。

是否導通？
是，修理PCM（E7）和燃油泵控制單元之間線束的短路，然后轉至步驟78。
否，轉至步驟84。
65 重新連接燃油泵控制單元10針連接器。

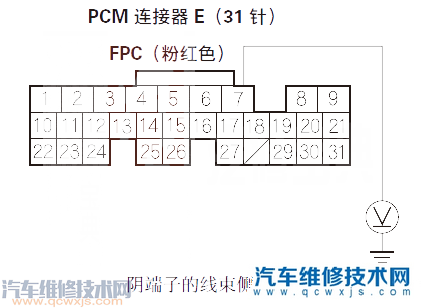

66 將點火開轉至ON（II）位置，然后在2秒鐘內測量PCM連接器E7端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟67。
否，更換燃油泵控制單元，然后轉至步驟78。
67 將點火開關轉至OFF的位置。
68 拆下后排座墊。
69 將通道板從地板上拆下。
70 斷開燃油泵5針連接器。
71 斷開燃油泵控制單元10針連接器。

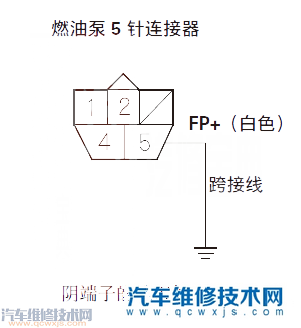

72 使用跨接線將燃油泵5針連接器5號端子連接到車身搭鐵上。

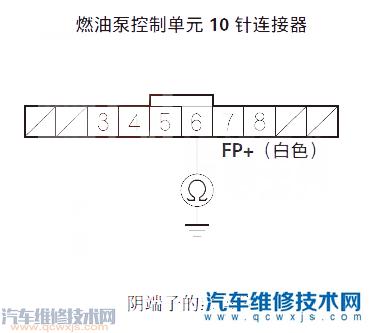

73 檢查燃油泵控制單元10針連接器6號端子與車身搭鐵之間是否導通。

是否導通？
是，轉至步驟74。
否，修理燃油泵控制單元（FP+線路）和燃油泵之間線束的斷路，然后轉至步驟78。

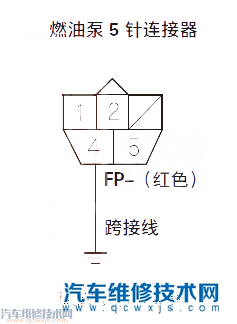

74 使用跨接線將燃油泵5針連接器4號端子連接到車身搭鐵上。

75 檢查燃油泵控制單元10針連接器7號端子與車身搭鐵之間是否導通。

是否導通？
是，轉至步驟76。
否，修理燃油泵控制單元（FP-線路）和燃油泵之間線束的斷路，然后轉至步驟78。
76 重新連接燃油泵控制單元10針連接器。

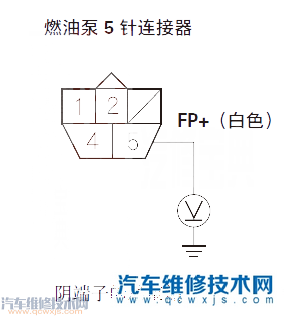

77 將點火開轉至ON（II）位置，然后在兩秒鐘內測量燃油泵5針連接器5號端子和車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，更換燃油泵，然后轉至步驟78。
否，用已知良好的燃油泵控制單元替換，然后轉至步驟78并重新檢查。如果不顯示DTC P0627，更換原有的燃油泵控制單元，然后轉至步驟78。如果顯示DTC P0627，轉至步驟84。
78 將點火開關轉至OFF的位置。
79 重新連接所有連接器。
80 將點火開關轉至ON（II）位置。
81 使用HDS重新設定PCM。
82 執行PCM怠速學習程序。
83 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0627？
是，檢查燃油泵控制單元、PGM-FI主繼電器2（FUEL PUMP）、燃油泵以及PCM是否連接不良或端子松動，然后轉至步驟1。
否，故障排除完成。如果顯示其他瞬時DTC或DTC，轉至顯示DTC的故障排除。
84 如果PCM軟件版本不是最新，則將其更新，或者用已知良好的PCM替換。
85 使用HDS檢查是否有瞬時DTC或DTC。
是否顯示DTC P0627？
是，檢查燃油泵控制單元、PGM-FI主繼電器2（FUEL PUMP）、燃油泵以及PCM是否連接不良或端子松動。如果PCM已經更新，用已知良好的PCM進行替換，并重新檢查。如果PCM已經替換，轉至步驟1。
否，如果PCM已更新，故障排除完成。如果PCM被替換，則更換原來的PCM。如果顯示其他瞬時DTC或DTC，轉至顯示DTC的故障排除。
