故障所屬系統范圍：暫無

適用車型：思迪

中文含義解釋：
P1659：電子節氣門控制系統(ETCS) 控制繼電器OFF 故障

英文含義：暫無

P1659故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關轉至ON (II) 位置。
02 使用HDS 清除DTC。
03 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P1659？
是，進行04步。
否，間歇性故障，此時系統正常。檢查ETCS控制繼電器和ECM/PCM 是否連接不良或端子松動。
04 將點火開關轉至LOCK (0) 位置。
05 檢查儀表板下保險絲/ 繼電器盒中的52 號ETCS (15 A)保險絲。保險絲是否正常？
是，進行06步。
否，進行19步。

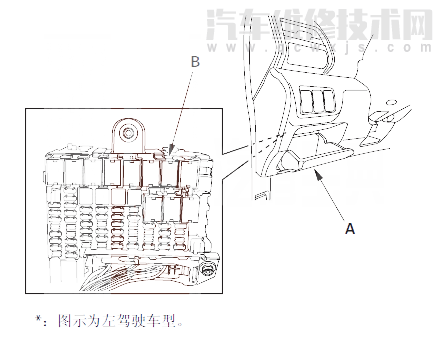

06 拆下駕駛員側儲物箱(A)，然后將ETCS 控制繼電器(B) 從儀表板下保險絲/ 繼電器盒上拆下。

07 測試ETCS 控制繼電器。ETCS 控制繼電器是否正常？
是，進行08步。
否，更換ETCS 控制繼電器，然后進行25步。
08 將點火開關轉至ON (II) 位置。
09 測量ETCS 控制繼電器4 針插接器3 號端子與車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，進行10步。
否，更換儀表板下保險絲/ 繼電器盒，然后進行24步。
10 測量ETCS 控制繼電器4 針插接器2 號端子與車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，進行11步。
否，更換儀表板下保險絲/ 繼電器盒，然后進行24步。
11 將點火開關轉至LOCK (0) 位置。
12 使用HDS 跨接SCS 線路。
13 斷開ECM/PCM 插接器C （49 針）。
14 用跨接線連接ETCS 控制繼電器4 針插接器1 號端子與車身搭鐵。

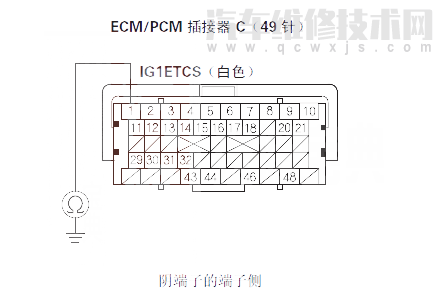

15 檢查ECM/PCM 插接器端子C1 和車身搭鐵之間是否導通。

是否導通？
是，進行16步。
否，修理ECM/PCM (C1) 和ETCS 控制繼電器之間線束的斷路，然后進行25步。
16 斷開ECM/PCM 插接器A （49 針）。

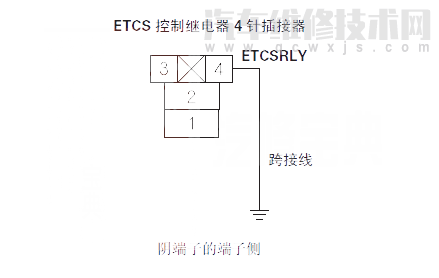

17 用跨接線連接ETCS 控制繼電器4 針插接器4 號端子與車身搭鐵。

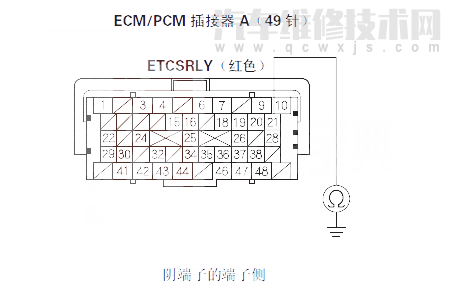

18 檢查ECM/PCM插接器端子A21 與車身搭鐵之間是否導通。

是否導通？
是，進行30步。
否，修理ECM/PCM (A21) 和ETCS 控制繼電器之間線束的斷路，然后進行25步。
19 拆下駕駛員側儲物箱(A) ，然后將ETCS 控制繼電器(B) 從儀表板下保險絲/繼電器盒上拆下

20 使用HDS 跨接SCS 線路。
21 斷開ECM/PCM 插接器C （49 針）。
22 檢查ECM/PCM 插接器端子C1 和車身搭鐵之間是否導通

是否導通？
是，修理ECM/PCM (C1) 和ETCS 控制繼電器之間線束的短路，然后進行25步。
否，進行23步。

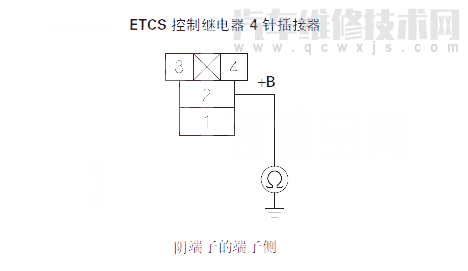

23 檢查ETCS 控制繼電器4 針插接器2 號端子和車身搭鐵之間是否導通。

是否導通？
是，更換發動機蓋下保險絲/ 繼電器盒，然后進行25步。
否，進行30步。
24 將點火開關轉至LOCK (0) 位置。
25 重新連接所有插接器。
26 將點火開關轉至ON (II) 位置。
27 使用HDS 重新設定ECM/PCM。
28 執行ECM/PCM 怠速學習程序。
29 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P1659？
是，檢查ETCS 控制繼電器和ECM/PCM是否連接不良或端子松動，然后進行01步。
否，故障排除完成。如果顯示其他臨時DTC 或DTC，轉至顯示DTC 的故障排除。
30 重新連接所有插接器。
31 如果ECM/PCM 軟件版本不是最新，則將其更新，或者換上已知良好的ECM/PCM。
32 使用HDS 檢查是否有臨時DTC 或DTC。是否顯示DTC P1659？
是，檢查ETCS 控制繼電器和ECM/PCM是否連接不良或端子松動。如果ECM/PCM 已經更新，用已知良好的ECM/PCM進行替換，然后重新檢查。如果ECM/PCM 已經替換，進行01步。
否，如果ECM/PCM已更新，故障排除完成。如果ECM/PCM 已經替換，則更換原來的ECM/PCM。如果顯示其他臨時DTC 或DTC，轉至顯示DTC 的故障排除。
