思域汽車故障碼P1659故障原因思域P1659故障碼是什么原因

11-23

思域故障碼P1659詳細介紹如下：

故障所屬系統范圍：暫無

適用車型：思域

中文含義解釋：
P1659：電子節氣門控制系統(ETCS)控制繼電器斷開故障

英文含義：暫無

P1659故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 打開點火開關至ON(II)。
02 使用HDS清除DTC。
03 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P1659?
是，進行04步。
否，間歇性故障，此時系統正常。檢查ETCS控制繼電器與PCM處端子是否連接良好或松動。
04 關閉點火開關。
05 檢查發動機蓋下保險/繼電器盒中21號DBW(節氣門作動器控制)保險絲(15A)。保險是否正常？
是，進行06步。
否，進行17步。

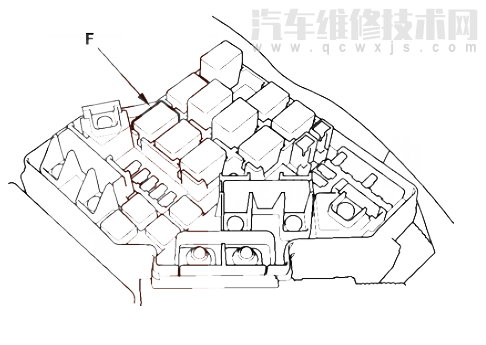

06 拆下發動機蓋下保險/繼電器盒內的ETCS控制繼電器(F)。

07 測試ETCS控制繼電器。ETCS控制繼電器是否正常？
是，進行08步。
否，更換ETCS控制繼電器然后進行23步。
08 打開點火開關至ON(II)。
09 測量ETCS控制繼電器4芯插頭4號端子與車身地線之間的電壓。

是否為蓄電池電壓？
是，進行10步。
否，更換發動機蓋下保險/繼電器盒，然后進行23步。
10 測量ETCS控制繼電器4芯插頭1號端子與車身地線之間的電壓。

是否為蓄電池電壓？
是，進行11步。
否，更換發動機蓋下保險/繼電器盒，然后進行22步。
11 關閉點火開關。
12 使用HDS短接SCS線。
13 斷開PCM插頭C(44芯)。
14 檢查ETCS控制繼電器4芯插頭2號端子與PCM插頭C1端子之間的導通性。

是否導通？
是，進行15步。
否，排除PCM(C1)與ETCS控制繼電器之間的導線斷路故障，然后進行23步。
15 斷開PCM插頭A(44芯)。
16 檢查ETCS控制繼電器4芯插頭3號端子與PCM插頭A20端子之間的導通性。

是否導通？
是，進行28步。
否，排除PCM(A20)與ETCS控制繼電器之間的導線斷路故障，然后進行23步。
17 拆下發動機蓋下保險/繼電器盒內的ETCS控制繼電器(F)。

18 使用HDS短接SCS線。
19 斷開PCM插頭C(44芯)。
20 檢查PCM插頭C1端子與車身地線之間的導通性。

是否導通？
是，排除PCM(C1)與ETCS控制繼電器之間的導線短路故障，然后進行23步。
否，進行21步。
21 檢查ETCS控制繼電器4芯插頭1號端子與車身地線之間的導通性。

是否導通？
是，更換發動機蓋下保險/繼電器盒，然后進行23步。
否，進行28步。
22 關閉點火開關。
23 重新連接所有插頭。
24 打開點火開關至ON(II)。
25 使用HDS重新設置PCM。
26 進行PCM怠速學習程序。
27 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P1659？
是，檢查ETCS控制繼電器與PCM處端子是否連接良好或松動，然后進行01步。
否，故障處理完成。如果顯示其它臨時DTC或DTC，則排除DTC故障。
28 重新連接所有插頭。
29 如果PCM不是最新版軟件，則升級PCM，或以運行良好的PCM替換。
30 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P1659？
是，檢查ETCS控制繼電器與PCM的端子之間是否連接不良或松動。如果已升級PCM，則使用運行良好的PCM進行替換，然后重新檢查。如果已替換PCM軟件，則進行01步。
否，如果已升級PCM，則故障處理完成。如果已替換PCM軟件，則更換原來的PCM。如果顯示其它臨時DTC或DTC，則排除DTC故障。
