故障所屬系統范圍：暫無

適用車型：飛度

中文含義解釋：
P1659：電子節氣門控制系統(ETCS)控制繼電器OFF故障

英文含義：暫無

P1659故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP1659？
是，轉至步驟04。
否，間歇性故障，此時系統正常。檢查ETCS控制繼電器和ECM/PCM是否連接不良或端子松動。
04 將點火開關轉至LOCK(0)位置。
05 檢查儀表板下保險絲/繼電器盒中的52號ETCS(15A)保險絲。保險絲是否正常？
是，轉至步驟06。
否，轉至步驟19。

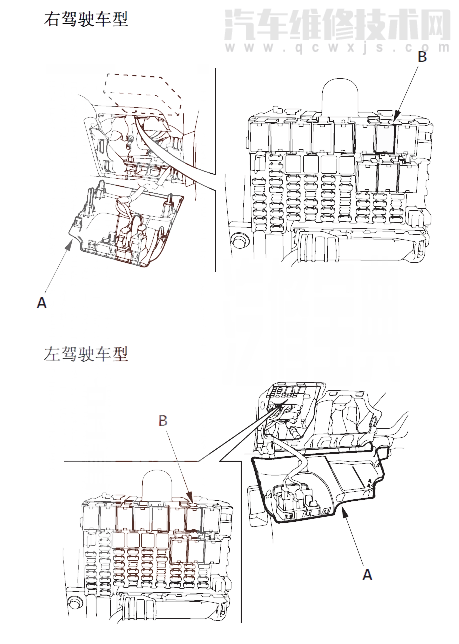

06 打開保險絲蓋(A)，然后將ETCS控制繼電器(B)從儀表板下保險絲/繼電器盒上拆下。

07 測試ETCS控制繼電器。ETCS控制繼電器是否正常？
是，轉至步驟08。
否，更換ETCS控制繼電器，然后轉至步驟25。
08 將點火開關轉至ON(II)位置。
09 測量ETCS控制繼電器4針插接器3號端子與車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟10。
否，更換儀表板下保險絲/繼電器盒，然后轉至步驟24。
10 測量ETCS控制繼電器4針插接器2號端子與車身搭鐵之間的電壓。

是否有蓄電池電壓？
是，轉至步驟11。
否，更換儀表板下保險絲/繼電器盒，然后轉至步驟24。
11 將點火開關轉至LOCK(0)位置。
12 使用HDS跨接SCS線路。
13 斷開ECM/PCM插接器C（49針）。
14 用跨接線連接ETCS控制繼電器4針插接器1號端子與車身搭鐵。

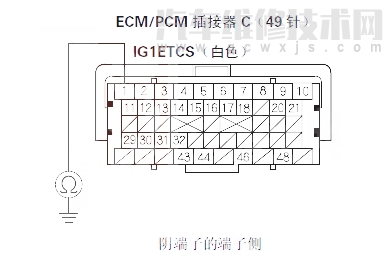

15 檢查ECM/PCM插接器端子C1和車身搭鐵之間是否導通。

是否導通？
是，轉至步驟16。
否，修理ECM/PCM(C1)和ETCS控制繼電器之間線束的斷路，然后轉至步驟25。
16 斷開ECM/PCM插接器A（49針）。

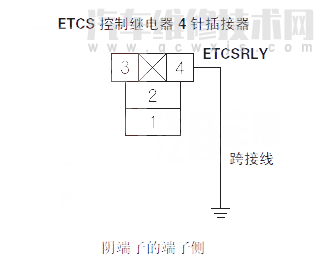

17 用跨接線連接ETCS控制繼電器4針插接器4號端子與車身搭鐵。

18 檢查ECM/PCM插接器端子A21與車身搭鐵之間是否導通。

是否導通？
是，轉至步驟30。
否，修理ECM/PCM(A21)和ETCS控制繼電器之間線束的斷路，然后轉至步驟25。
19 打開保險絲蓋(A)，然后將ETCS控制繼電器(B)從儀表板下保險絲/繼電器盒上拆下。

20 使用HDS跨接SCS線路。
21 斷開ECM/PCM插接器C（49針）。
22 檢查ECM/PCM插接器端子C1和車身搭鐵之間是否導通。

是否導通？
是，修理ECM/PCM(C1)和ETCS控制繼電器之間線束的短路，然后轉至步驟25。
否，轉至步驟23。

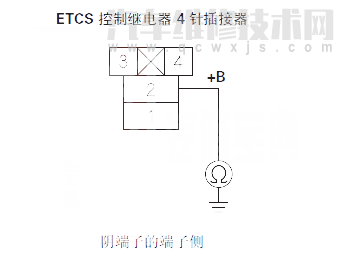

23 檢查ETCS控制繼電器4針插接器2號端子和車身搭鐵之間是否導通。

是否導通？
是，更換發動機蓋下保險絲/繼電器盒，然后轉至步驟25。
否，轉至步驟30。
24 將點火開關轉至LOCK(0)位置。
25 重新連接所有插接器。
26 將點火開關轉至ON(II)位置。
27 使用HDS重新設定ECM/PCM。
28 執行ECM/PCM怠速學習程序。
29 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP1659？
是，檢查ETCS控制繼電器和ECM/PCM是否連接不良或端子松動，然后轉至步驟01。
否，故障排除完成。如果顯示其他臨時DTC或DTC，轉至顯示DTC的故障排除。
30 重新連接所有插接器。
31 如果ECM/PCM軟件版本不是最新，則將其更新，或者換上已知良好的ECM/PCM。
32 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP1659？
是，檢查ETCS控制繼電器和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已經更新，用已知良好的ECM/PCM進行替換，然后重新檢查。如果ECM/PCM已經替換，轉至步驟01。
否，如果ECM/PCM已更新，故障排除完成。如果ECM/PCM被替換，則更換原來的ECM/PCM。如果顯示其他臨時DTC或DTC，轉至顯示DTC的故障排除。
