故障所屬系統范圍：暫無

適用車型：艾力紳

中文含義解釋：
P2176：節氣門作動器控制系統怠速位置未學習

英文含義：暫無

P2176故障碼相關知識：

暫無

故障含義解析：

故障原因及解決方法：
01 將點火開關旋至ON(II)位置。
02 使用HDS清除DTC。
03 將點火開關旋至LOCK（0）位置。
04 將點火開關旋至ON(II)位置，并等待10秒。
05 使用HDS檢查未確定的DTC或已確認DTC。是否顯示DTCP2176?
是，進行步驟06。
否，間歇性故障，此時系統正常。檢查節氣門體與PCM的端子之間是否連接不良或松動，然后清理節氣門體。
06 將點火開關旋至LOCK（0）位置。
07 斷開進氣導管與節氣門體的連接。
08 將點火開關旋至ON(II)位置。
09 使用HDS清除DTC。
10 使用HDS在測試菜單中進行ETCS測試的同時目測檢查節氣門閥的啟閉。節氣門閥是否暫時運行至全閉合位置?
是，進行步驟11。
否，進行步驟12。
11 檢查節氣門閥上的污物或積炭。節氣門閥上是否有污物或積炭?
是，擦凈節氣門體，然后進行步驟21并重新檢查。
否，進行步驟18。
12 將點火開關旋至LOCK（0）位置。
13 斷開節氣門體6芯插頭。
14 使用HDS短接SCS線。
15 斷開PCM插頭C(49芯)。

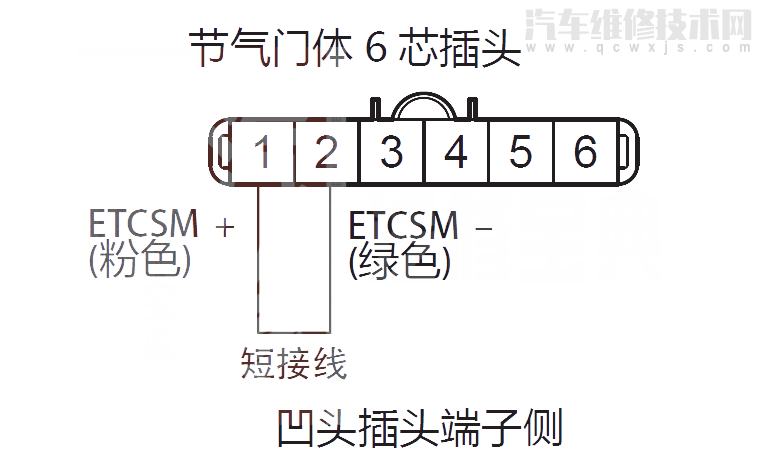

16 使用短接線連接節氣門體6芯插頭1號端子與2號端子。

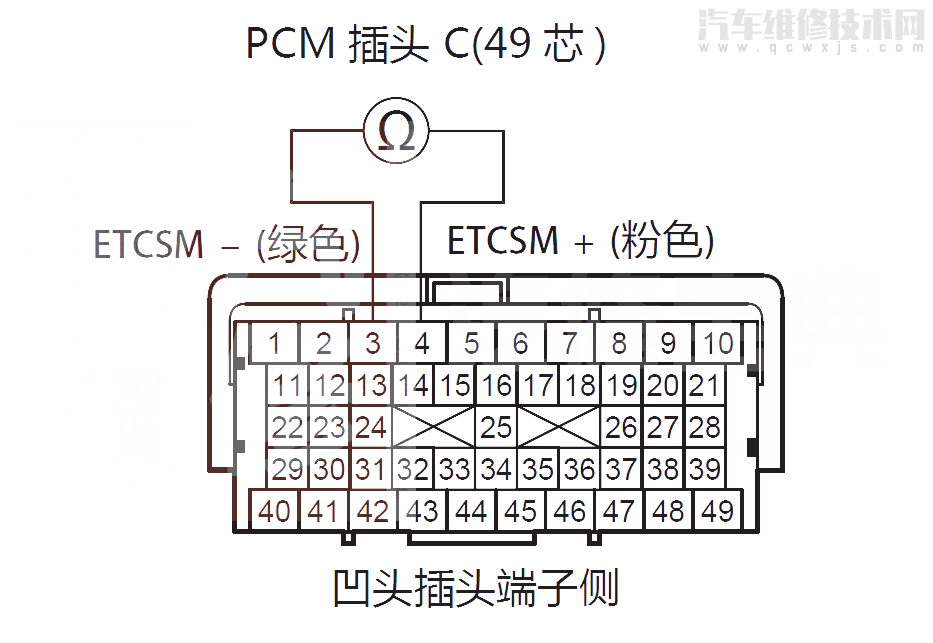

17 檢查PCM插頭端子C3與C4之間的導通性。

是否導通?
是，進行步驟27。
否，排除PCM(C3、C4)與節氣門體之間的導線斷路故障，然后進行步驟20。
18 關閉點火開關至LOCK(0)位置
19 更換節氣門體。
20 重新連接所有插頭。
21 將點火開關旋至ON(II)位置。
22 使用HDS重新設置PCM。
23 進行PCM怠速學習程序。
24 將點火開關旋至LOCK（0）位置。
25 將點火開關旋至ON(II)位置，并等待10秒。
26 用HDS檢查未確定的DTC或已確認DTC。是否顯示DTCP2176?
是，檢查節氣門體和PCM處是否接觸不良或松動，然后清理節氣門體，進行步驟01。
否，故障處理完成。如果任何其他未確定的或確定的DTC被顯示，進行所顯示DTC相關的故障處理。
27 重新連接所有插頭。
28 如果沒有升級到最新的版本，更新PCM，或更換了一個運行良好的PCM。
29 使用HDS檢查未確定的DTC或已確認DTC。是否顯示DTCP2176?
是，檢查節氣門體和PCM處是否接觸不良或松動。如果PCM已經升級了，更換一個使用良好的PCM，然后重新檢查。如果PCM被更換，進行步驟01。
否，如果PCM已經更新了，故障處理結束。如果PCM被更換，更換原來的PCM。如果任何其他未確定的或確定的DTC被顯示，進行所顯示DTC相關的故障處理。
