不同類型發動機的構造（圖解）

09-06

發動機是給汽車提供動力的部件，是汽車的核心總成。燃料在氣缸內燃燒，產生巨大的壓力推動活塞上下運動，活塞推動連桿運動，連桿再推動曲軸做旋轉運動。曲軸的旋轉運動通過與其相連接的離合器（變矩器）傳遞給汽車的變速器，再經過變速器合理分配后傳遞給車輪，從而推動汽車前進。

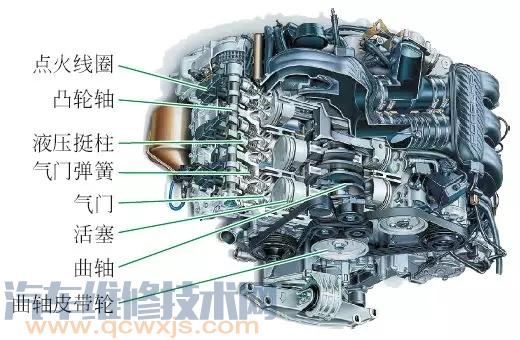

汽油發動機構造圖

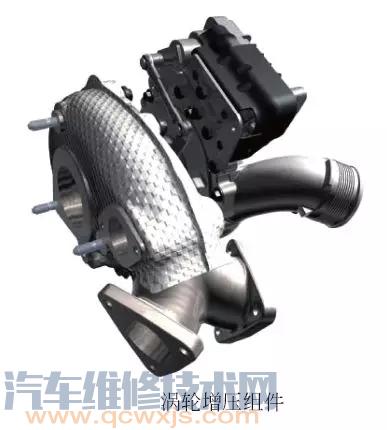

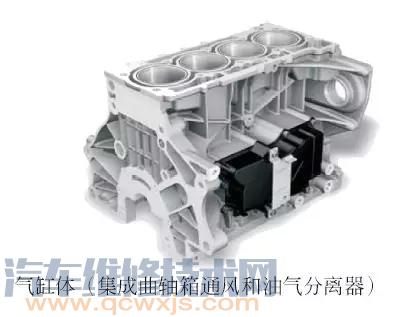

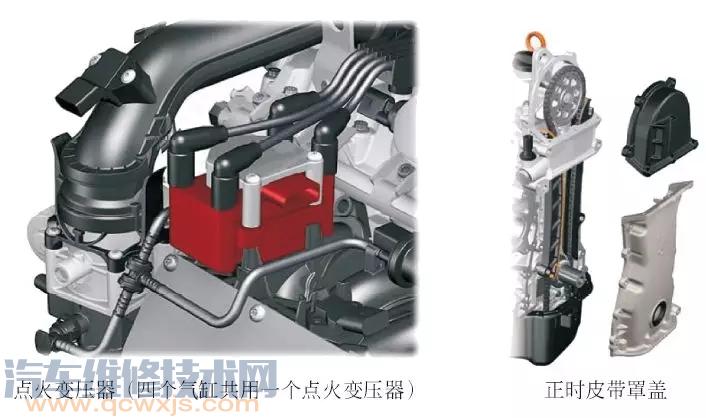

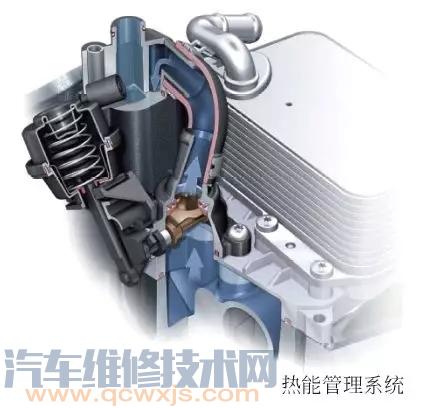

汽油發動機是以汽油為燃料的發動機。汽油發動機轉速高、重量輕、噪聲小、啟動容易、制造成本低等，廣泛應用在現代的汽車中。隨著技術的發展，汽車用汽油發動機也普遍采用了渦輪增壓、缸內直噴技術，使得汽油發動機功率、經濟性能更加突出。汽油發動機組成如下：

大眾EA888發動機外觀圖

寶馬直列四缸TDI發動機

汽車發動機按照所用燃料分類可分為汽油發動機、柴油發動機、清潔燃料發動機等，清潔燃料發動機只是燃料供給和噴油器部分不同，其余部分可參考前兩種發動機。發動機按照氣缸排列形式可以分為直列式、V型、VR型、W型和水平對置式發動機。

柴油發動機構造圖

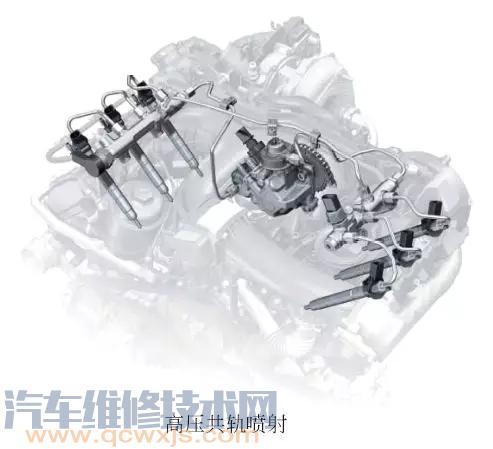

柴油發動機是以柴油為燃料的發動機。柴油發動機壓縮比大、熱效率高，經濟性能和排放性能都比汽油發動機好。柴油發動機廣泛應用在皮卡、客/貨汽車、工程機械車上。一些豪華汽車上也有使用。柴油發動機組成如下：

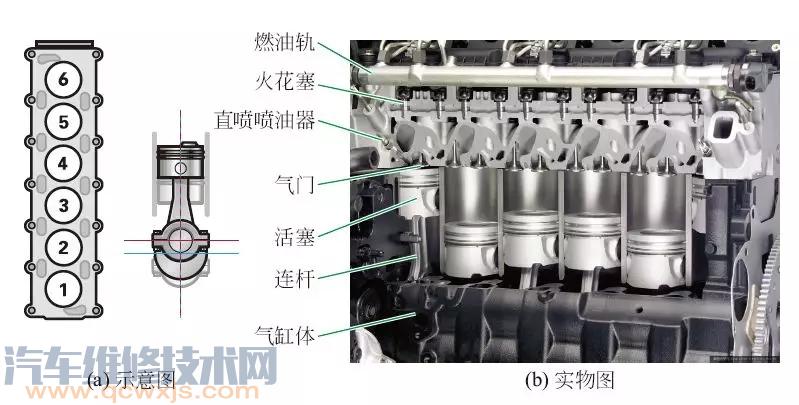

直列式（L 型）發動機構造圖
所有氣缸成直線排列并與曲軸垂直，代表了最早的發動機開發水平。
優點：設計簡單。
缺點：大量的氣缸導致發動機非常長，不適合橫向安裝。

直列式5缸發動機氣缸布置（L5）

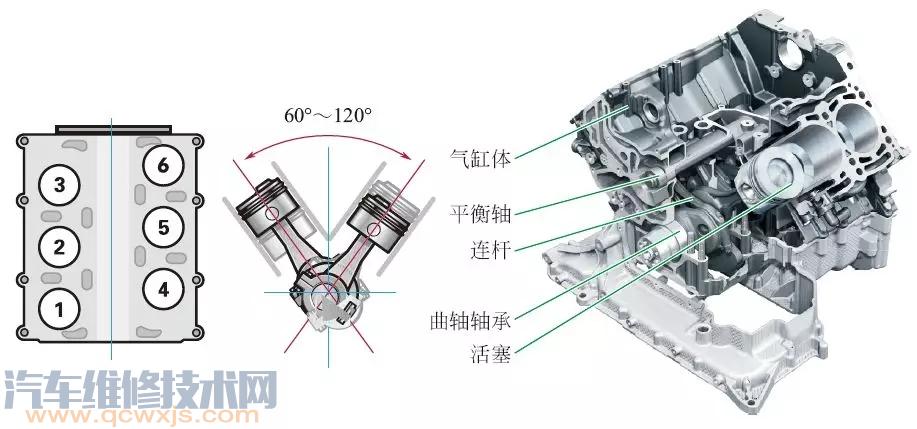

V 型發動機構造圖
為了讓發動機縮短，V型發動機中的氣缸布置成60°～ 120°的夾角，并讓氣缸的中心線與曲軸的中心線相交。
優點：發動機較短。
缺點：發動機較寬，具有兩個分離氣缸蓋，因而需要更復雜的設計和更大的發動機艙容積。

V型發動機氣缸布置

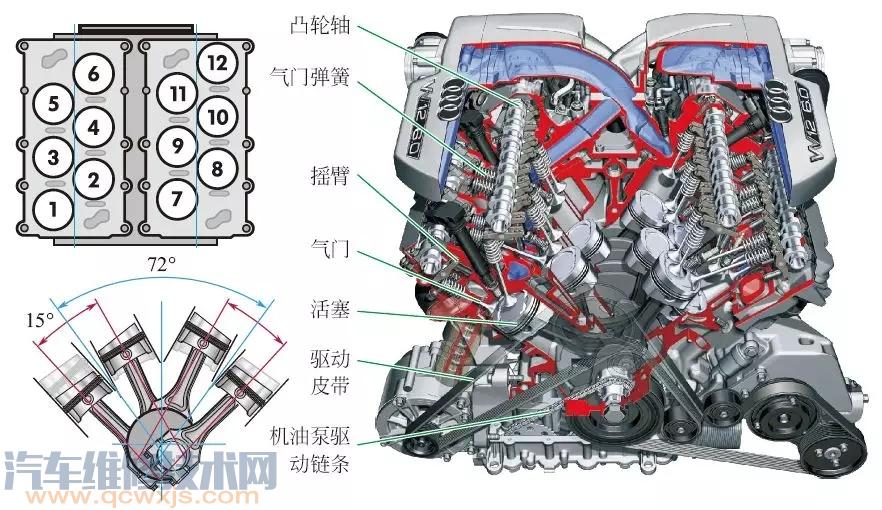

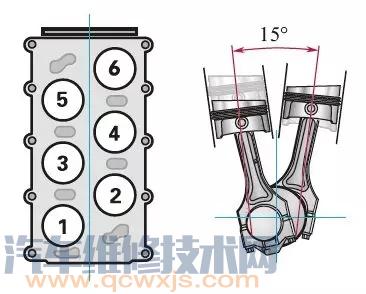

VR 型發動機構造圖
為滿足在中低檔車輛上橫向安裝大功率發動機的需要，研發出VR型發動機。6個氣缸互成15°角偏置布置的氣缸容納在一個不太寬且較短的發動機缸體上。
此類發動機不同于早先投產的設計，只有一個氣缸蓋。這些優點使得高爾夫等車輛上能安裝緊湊的VR6型發動機。
