發動機配氣必須正時，否則難以工作。通常故障出在齒形皮帶上，由于齒形皮帶的松動或斷裂，有時發生跳齒而使配氣不準。解決辦法是將齒形皮帶的松緊度調整合適（或更換），即先將齒形皮帶套在曲軸齒輪和中間齒輪上，并用一個螺栓固定曲軸皮帶輪，然后將凸輪軸正時齒輪的正時輪標記與氣門罩上平面對齊（圖1）。操作時要注意：轉動凸輪軸時，曲軸不可置于上止點。

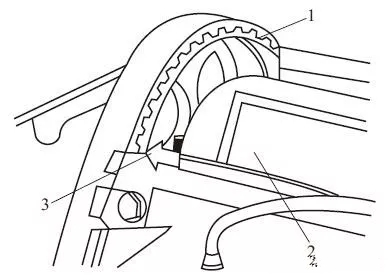

圖1  凸輪軸同步帶輪標記與氣門罩蓋平面對齊
1—凸輪軸同步帶輪；2—?dú)忾T罩蓋；3—對齊標記

然后將曲軸皮帶輪上止點記號和中間軸齒輪上的記號對齊，再按如圖2所示箭頭方向轉動張緊輪，檢查齒形皮帶的張緊度，以用兩指捏住齒形皮帶能轉動90°為宜（圖3）。


圖2 對齊中間軸同步帶輪上標記
1—曲軸V形帶輪；2—中間輪齒輪；3—對齊記號

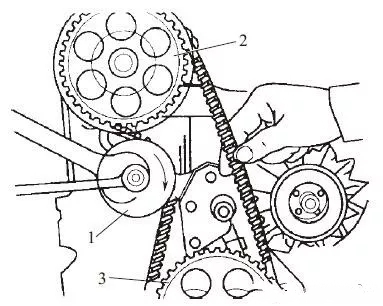

圖3 調整同步帶張緊度
1—張緊輪；2—凸輪軸同步帶輪；3—中間軸同步帶輪
