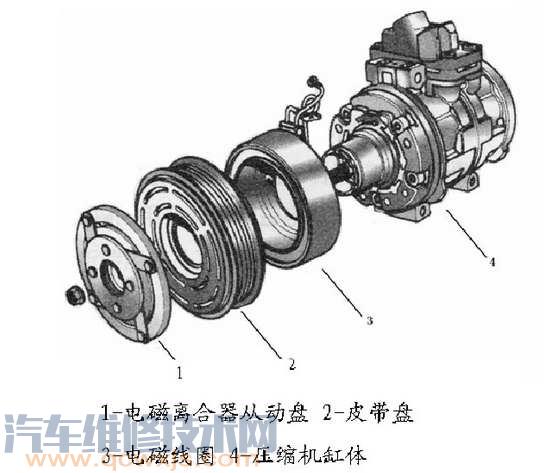

固定線圈式電磁離合器的結構如圖所示。

電磁線圈安裝在壓縮機端蓋上不轉動，轉子靠軸承和卡簧保持在電磁線圈上面，轉子的外形即為帶盤。銜鐵（離合器板）裝在壓縮機曲軸的端頭。固定線圈式電磁離合器主要由帶輪、電磁線圈、壓力盤、軸轂總成組成，電磁線圈的一端搭鐵，另一端經空調繼電器與電源相連。當接通空調開關時，空調繼電器接通，壓縮機的電磁線圈通電，產生較強的磁場，使壓縮機的電磁離合器從動盤和自由轉動的帶輪吸合，從而驅動壓縮機主軸旋轉，制冷系統工作。空調繼電器斷電時，切斷了電磁離合器線圈的電流，磁場消失，此時靠彈簧作用把從動盤和帶輪分開，使壓縮機停止工作。

其左側的電磁離合器從動盤5與壓縮機主軸是通過花鍵聯接的，從動盤上固定了幾個彈簧爪6，彈簧的另一端固定在摩擦板4上，線圈3固定在壓縮機殼體2上，帶輪1裝在軸承上，可自由轉動。當電流接通時，摩擦板和帶輪變為一體，壓縮機開始運轉；當電流切斷時，彈簧使摩擦盤和帶輪分開，壓縮機就停止運轉。

固定線圈式電磁離合器的結構

a）電磁離合器分離 b）電磁離合器接合 c）工作原理 1—帶輪 2—壓縮機殼體 3—電磁線圈 4—摩擦板 5—壓力盤 6—彈簧爪
