故障現象
寶馬730Li行駛里程約1萬km。車輛空調制冷失效,按壓空調制冷開關,空調面板的溫度設置調整到最低的16℃,空調的各個出風口次出都是熱風。
汽車不久前在行駛中出現發動機蓋右前冒煙的現象。
qcwxjs.com
故障診斷:
接車后驗證用戶反映的故障現象,按壓空調面板上的最大制冷效果“MAX”按鈕,空調面板的顯示屏顯示為16℃??照{(diào)各個出風口吹出的風都是熱風,估計溫度在20℃以上,完全沒有任何制冷效果。
連接ISID進行診斷測試,讀取空調系統相關的故障存儲:“IHKA 801225空調壓縮機:由于制冷劑循環回路巾欠壓而關閉?!睌U(kuò)充的故障類型:當前存在故障。
qcwxjs.com
查看
故障碼 說明如圖所示。
故障碼 的說明顯示空調系統有可能缺少制冷劑。
接下來調用JBE和IHKA控制模塊的功能,讀取空調系統的數據流,如圖1、圖2所示。
診斷儀顯示制冷劑壓力為0,所以壓縮機為關閉狀態。
qcwxjs.com
蒸發器溫度幾乎就是熱交換器的溫度,沒有絲毫的制冷效果??照{(diào)系統嚴重缺少制冷劑。為了證明診斷測試是否正確,最直接簡單的辦法便是通過空調管路上加注口進行人工測試。使用螺絲刀按壓加注口中的單向閥,沒有高壓的制冷劑泄漏出,空調系統的循環管路中完全沒有制冷劑,說明空調的循環系統中存在泄漏。
接下來查找空調循環系統中泄漏的位置。用戶反映車輛不久前在行駛中出現發動機蓋右前冒煙的現象。

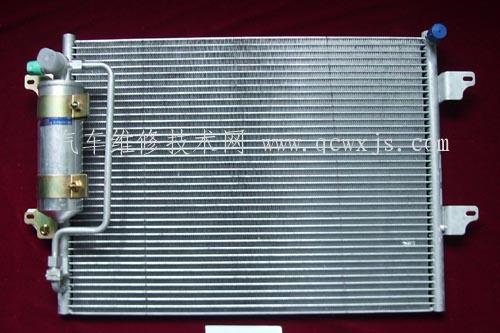

發動機蓋前端離空調的冷凝器安裝位界比較近,首先檢查發動機蓋右前位置。目測檢查發現空調的冷凝器右下角有一片油跡,推斷這個位置可能存在制冷劑。拆卸下空調冷凝器檢查,果然是空調冷凝器右下角存在制冷劑泄漏
故障排除步驟:
更換空調冷凝器和冷凝器空調管路連接的密封圈。根據ISTA操作要求再對空調系統進行抽空、檢漏,然后添加850g的制冷劑和40mL冷凍油。
ISTA要求并根據更換的部件另外添加新冷凍油:
qcwxjs.com
·蒸發器:10ML
·冷凝器:20mL
·干燥劑/千燥瓶:20mL
·每根更新的制冷劑管路:10ML
·帶集成式干燥瓶的冷凝器:40mL
·安全壓力開關和密封件:不需要添加冷凍油
qcwxjs.com
最后啟動車輛怠速狀態下調用JBE和IHKA控制模塊功能,讀取空調系統相關數據流。制冷劑壓力在
標準范圍之內,空調壓縮機顯示已經打開狀態。蒸發器溫度和出風口的溫度由于鼓風機風量過小所以略微偏低,但更說明了空調系統的制冷效果佳。
