新速騰 行駛里程：3977KM

故障現象：
該車空調不制冷。

故障診斷：
影響空調不制冷常見因素
1、空調系統有泄露點，缺少制冷劑
2、保險絲損壞或線束故障。
3、高壓開關故障。
4、控制單元J301故障。
5、壓縮機故障。
用診斷儀檢測，故障碼為控制單元J301不可信信號。

查找i電路圖：（如圖1、圖2）

可知，通過保險SC13給空調控制單元J301供電。檢查保險絲正常。

由電路圖可知，通過空調控制單元J301給壓縮機供電，發動車，開空調，壓縮機端插頭沒有12V電壓，接地線也正常，于是拆下空調單元J301，給空調控制單元J301供電的T20C插頭的5號線電壓正常。

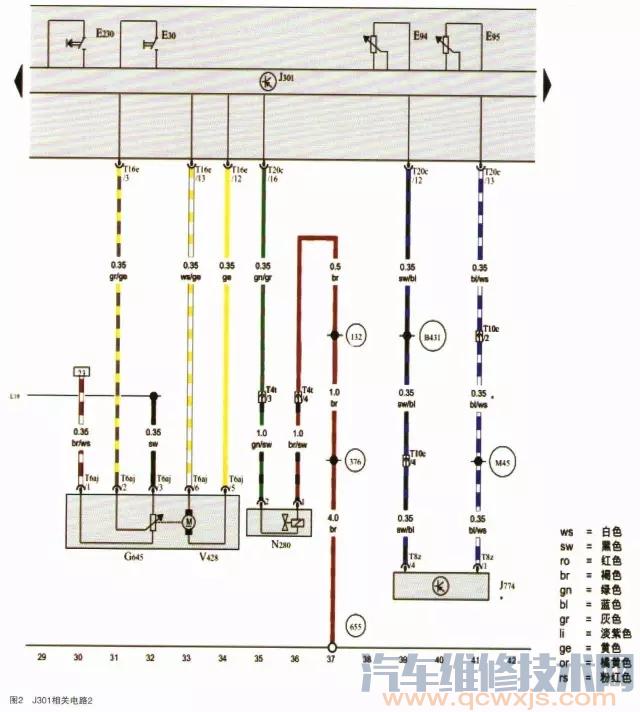

通過電路圖2檢查給壓縮機供電的16號線沒有12V電壓，由此可基本判定空調控制單元J301損壞，造成沒給壓縮機供電，壓縮機不工作空調不制冷。

故障排除：
更換空調控制單元J301故障排除。
