汽車空調壓縮機總成拆卸與檢修這里以比亞迪F3壓縮機為例

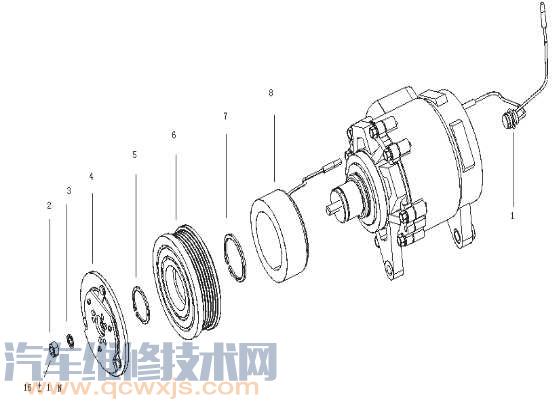

壓縮機構造

1.汽車空調壓縮機拆卸與安裝

在拆卸壓縮機前要將制冷劑排空，壓縮機拆卸安裝后進行制冷劑的充注，然后檢查壓縮機驅動傳動帶的張緊度。

（1）空調管路的拆開

為了防止灰塵、異物等外部雜質進入內部，分解下來的管路和蒸發器的管接頭部位應用柱塞密封好，注意要完全封住各軟管，否則壓縮機潤滑油及貯液干燥器將吸收水蒸氣。
（2）壓縮機驅動皮帶的拆卸
擰松轉向泵固定螺栓（具體細節參考轉向泵的拆卸）

擰松調整用螺栓，拆下驅動皮帶。

（3）壓縮機的拆卸

進行本操作時，應小心不要濺出壓縮機潤滑油

安裝要點

壓縮機電磁離合器的動作檢查

直接將蓄電池的正極端子接到電磁離合器的插接件上，蓄電池的負極端子接到壓縮機本體上。如果電磁離合器正常，則會發生“卡嗒”一聲，如果皮帶輪和電樞沒有接觸（無“卡嗒”聲），則存在故障。

2、分解·組裝

分解要領

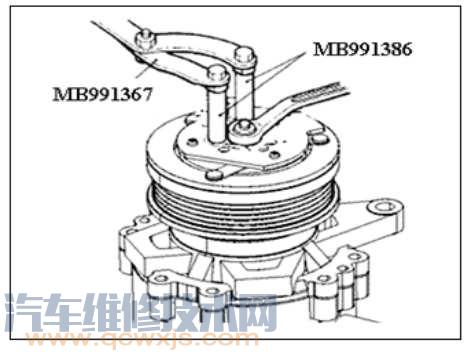

按圖所示分解自鎖螺母

組裝要領
離合器線圈的組裝

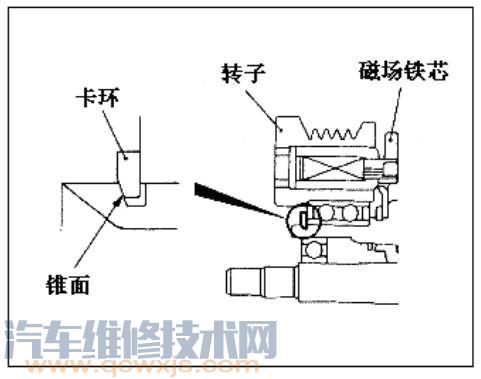

在把離合器線圈裝到壓縮機的殼體上時，要使壓縮機殼體的銷孔與離合器線圈凸臺對準卡環的組裝

注意：安裝卡環使其錐面位于外側。

自鎖螺母的安裝

用專用工具固定住電磁離合器，然后以拆卸時同樣的方法將螺母擰入。

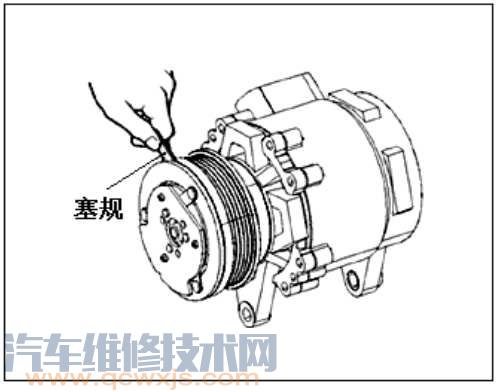

離合器間隙的調整

檢查電磁離合器的間隙偏差是否在標準值范圍內
如果不在標準值范圍內使用墊片加以調整。

標準值：0.3-0.5mm

檢查壓縮機過熱保護開關

將發動機過熱保護開關的金屬部位放到發動機機油內，用煤氣爐加熱 溫度變?yōu)闃?biāo)準值，確認開關端子間是否導通。

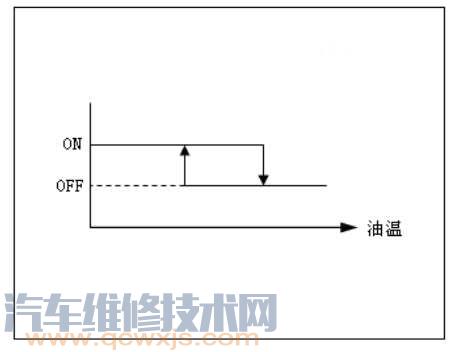

壓縮機過熱保護開關

導通：小于 105°C
斷開：大于 130°C（OFF 狀態下，最低至 125°C）

注意：加熱時，溫度不要超過必要的溫度。
